| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-615PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |

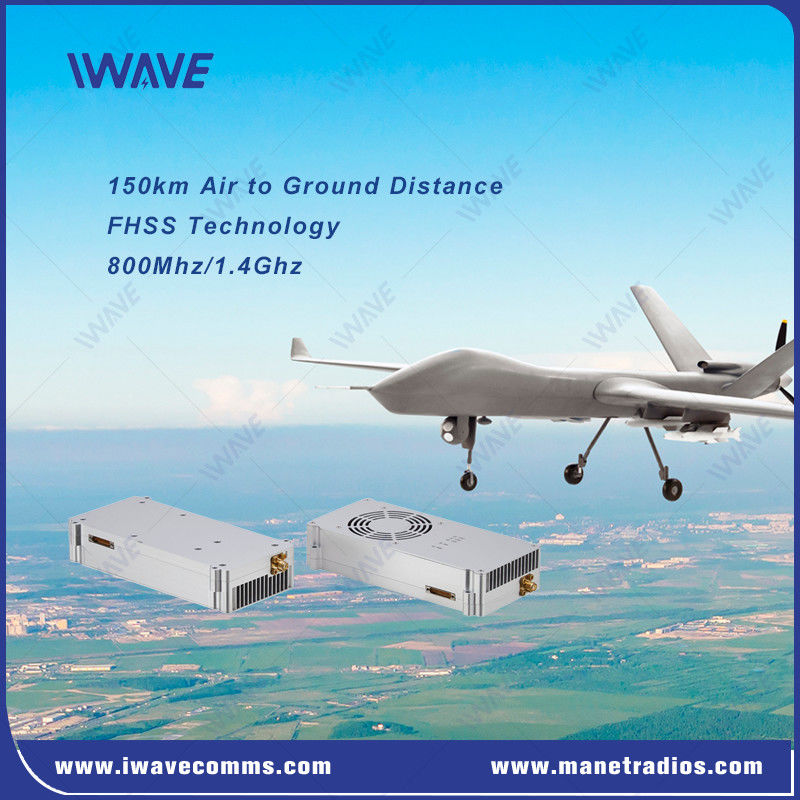

เครื่องส่งวิดีโอไร้สายระยะไกล 150 กม.
คําอธิบาย
รายการFDM-615PTMเป็นหน่วยส่งสัญญาณไร้สายที่ทันสมัยที่ออกแบบมาสําหรับการถ่ายภาพและการส่งข้อมูลในระยะยาว โดยเน้นเฉพาะยานบินไร้คนขับ (UAV) รวมถึงเครื่องบินไร้คนขับและเครื่องบินเฮลิคอปเตอร์โปรแกรมนี้เหมาะสําหรับการใช้งาน เช่น การสื่อสารฉุกเฉิน, ติดตามการลาดตระเวนสายไฟฟ้า การดําเนินการทางทะเล และผู้ตอบสนองครั้งแรก
การเลือกความถี่แบบไดนามิกใหม่ การควบคุมพลังงานอัตโนมัติ ความสามารถ NLOS ที่แข็งแกร่ง ความถี่ความถี่และความถี่ที่กว้างขวาง L-band Range 1420-1530Mhz ความถี่ให้การแทรกแซงที่แข็งแกร่งและความคุ้มกันต่อการกดกัน!
น้ําหนัก 280 กรัมและขนาดเล็ก ทําให้ FDM-615P TM เป็นผู้สมัครที่ดีที่สุดสําหรับการสื่อสารวีดีโอและเทเลเมทรีไร้สายที่มีคุณภาพสูงบนแพลตฟอร์มไมโครไร้คน
ลักษณะสําคัญ
|
 |
สเปคเตอร์การกระจายความถี่ (FHSS):
รายการFDM-615PTMการใช้FHSSสําหรับการส่งข้อมูลที่น่าเชื่อถือได้ในระยะทางที่ไกล โดยให้ความคุ้มกันที่ดีต่อเสียงและการรบกวน
ความสามารถระยะไกลและ NLOS:
หน่วยนี้สามารถสื่อสารได้อย่างมั่นคงสูงสุด 150 กม.(สายตาที่ชัดเจน)แอนเทนเน่ไฟเบอร์กล๊าส 2dBiทําให้มันเหมาะสําหรับ UAV ที่มีประสิทธิภาพสูงVTOLและเครื่องบินไร้คนขับ.
อัตราการส่งข้อมูลสูงสําหรับการส่งวีดีโอ HD:
ในระยะทาง150 กิโลเมตร, การFDM-615PTMให้8-12 Mbpsขนาดของข้อมูลFull HD 1080P60การถ่ายทอดวีดีโอนี้สําคัญสําหรับการใช้งานวีดีโอในเวลาจริง เช่น การเฝ้าระวัง การติดตามทางไกล และการควบคุมภารกิจ
ความช้าต่ํา:
อุปกรณ์นี้ให้ความช้าสั้น (60-80ms)แม้แต่ระยะทางไกล, รับประกันผลตอบสนองและการควบคุมในเวลาจริง คุณสมบัตินี้มีความสําคัญเป็นพิเศษสําหรับภารกิจเช่น การควบคุมยิมบอลทางไกลหรือการตั้งเป้ากล้อง
การใช้งาน
เครื่องบินไร้คนขับ:การสื่อสารระยะไกลสําหรับเครื่องบินไร้คนขับ ปีกคงที่ เครื่องบิน VTOL และเฮลิคอปเตอร์
ผู้ตอบสนองครั้งแรก:การสื่อสารฉุกเฉิน เพื่อการใช้งานอย่างรวดเร็วในสถานการณ์ที่วิกฤต
ติดตามสายไฟฟ้า:ข้อมูลระยะไกลและการส่งวีดีโอเพื่อตรวจสอบทางไกล
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระยะทาง | 100km-150km ((อากาศถึงพื้น) | |
| ความจุ | 32 หน่วย | |
| ระยะ NLOS | 5-10 กิโลเมตรจากพื้นดินไปยังพื้นดิน | |
| พลังงาน RF | 10 วัตต์ | |
| ความช้า | ปลายต่อปลาย: 60ms-80ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการกดดัน | การกระโดดความถี่อัตโนมัติ | |
| ความกว้างแบนด์วิธ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| พลังงาน | ||
| ไฟฟ้าเข้า | DC 24V ± 10% | |
| การบริโภคพลังงาน | 30วัตต์ | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | l มีความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูกขัดขวาง | |
| หมายเหตุ:l การส่งและรับข้อมูลถูกถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นระบบได้สําเร็จ ทุกหน่วย FDM-615PTM สามารถรับข้อมูลลําดับได้การรับและควบคุม, คุณจําเป็นต้องกําหนดรูปแบบด้วยตัวเอง | ||
| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| อีเทอร์เน็ต | 1xJ30 | |
| สังคม | 1xJ30 | |
| พลัง | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
