| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-615PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |

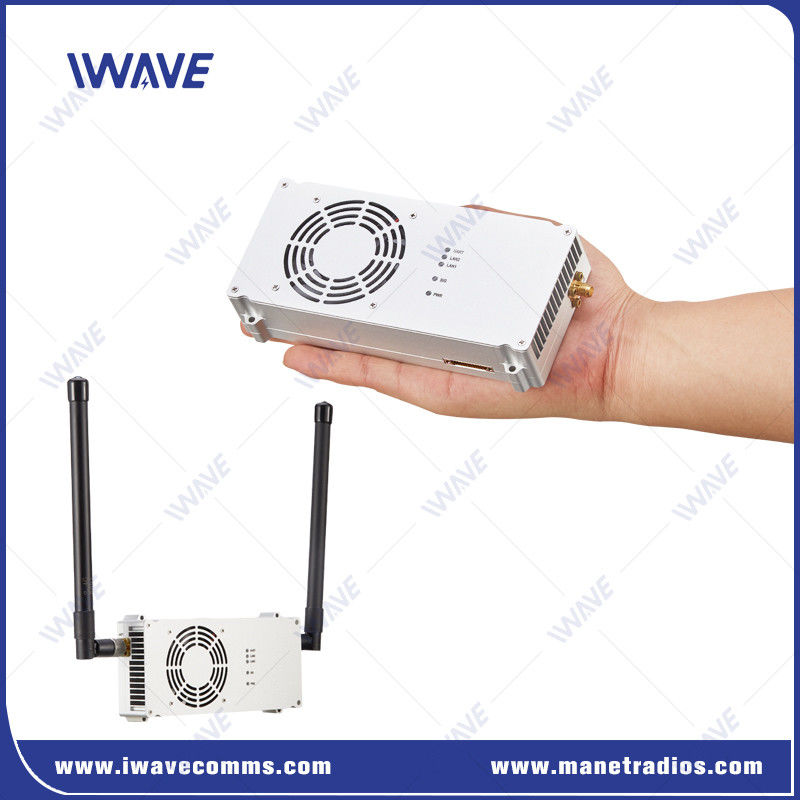

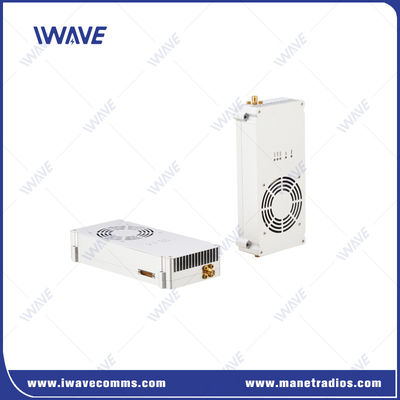

เครื่องส่งวิดีโอ Drone ระยะยาว 150 กิโลเมตร สําหรับวิดีโอ HD และข้อมูล Full Duplex
คําอธิบาย
สเปคเตอร์กระโดดความถี่ (FHSS) เป็นทางเลือกที่ดีที่สุดสําหรับความคุ้มกันเสียงและการรบกวน
FDM-615PTM ใช้ FHSS เพื่อส่งวิดีโอและข้อมูลของคุณได้อย่างน่าเชื่อถือในระยะทางที่ไกลมาก
มันคือรูปแบบขนาดเล็กที่สุดที่มีกําลังส่ง 10 วัตต์ ให้การสื่อสาร Ethernet / Serial แบบเต็ม duplex ที่แข็งแกร่งในระยะทางที่ไกลมาก
ด้วยเอกสาร API, การสนับสนุน R & D ที่แข็งแกร่งของ IWAVE, OEM สามารถพัฒนาเป็นภาคสองหรือบูรณาการหน่วยนี้ได้อย่างรวดเร็วและมีประสิทธิภาพในแพลตฟอร์มไร้คนขับของคุณ
การเลือกความถี่แบบไดนามิกใหม่ การควบคุมพลังงานอัตโนมัติ ความสามารถ NLOS ที่แข็งแกร่ง ความถี่ความถี่และความถี่ที่กว้างขวาง L-band Range 1420-1530Mhz ความถี่ให้การแทรกแซงที่แข็งแกร่งและความคุ้มกันต่อการกดกัน!
น้ําหนัก 190 กรัมและขนาดเล็กทําให้ FDM-615P TM เป็นผู้สมัครที่เหมาะสมสําหรับการสื่อสารวีดีโอและโทรทัศน์ไร้สายที่มีคุณภาพสูงบนแพลตฟอร์มไมโครไร้คน
ลักษณะสําคัญ
|
 |
การสื่อสารระยะไกลที่แข็งแรง
สัญญาณวิทยุที่ชัดเจนและมั่นคงสูงถึง 150 กิโลเมตร ด้วยแอนเทนน์ไฟเบอร์แก้วขนาด 2dbi
การถ่ายทอดวีดีโอ HD
เมื่อระยะทาง 150 กิโลเมตร อัตราการส่งข้อมูลในเวลาจริงอยู่ที่ประมาณ 8-12Mbps มันทําให้คุณสามารถรับการถ่ายทอดวีดีโอ Full HD 1080P60 บนพื้นดินได้
ความช้าสั้น
มีความช้าต่ํากว่า 60ms-80msof ในระยะ 150 กิโลเมตร เพื่อให้คุณสามารถดูและควบคุมสิ่งที่เกิดขึ้นได้โดยตรง ใช้วิดีโอ FDM-615P TM เพื่อช่วยให้คุณบิน มุ่งกล้อง หรือใช้กิมบัล
การใช้งาน UHF, L Band และ S Band
FDM-615PTM ใช้ให้มีตัวเลือกความถี่หลายแบบเพื่อตอบสนองสภาพแวดล้อม RF ที่แตกต่างกัน 800MHz, 1.4Ghz และ 2.4Ghzอัตโนมัติความถี่กระโดดกระจายกระจายกระจาย (FHSS) จะเลือกช่องทางที่ดีที่สุดที่สามารถใช้ได้, และจะย้ายไปยังช่องทางอื่นได้อย่างต่อเนื่องในขณะที่ต้องการ
การส่งข้อมูลที่เข้ารหัส
FDM-615PTM ใช้ AES128 สําหรับการเข้ารหัสวีดีโอ เพื่อป้องกันการเข้าถึงและกักตัวของวีดีโอฟีดของคุณจากผู้ไม่ได้รับอนุญาต
พล๊อก แอนด์ เพลย์
FDM-615PTM ให้บริการ 150 กิโลเมตรจากอากาศไปยังพื้นดินการเชื่อมต่อวีดีโอ Full HD ดาวน์ลิงค์พร้อมการส่งข้อมูลสองทิศทางสําหรับ VTOL / เครื่องบินไร้คนขับปีกคง / เฮลิคอปเตอร์มันถูกออกแบบมาเพื่อตั้งและได้รับงานโดยไม่ต้องมีขั้นตอนที่ผูกพันซับซ้อน
การใช้งาน
FDM-615PTM ถูกออกแบบพิเศษสําหรับเครื่องบินไร้คนขับเคลื่อนขนาดใหญ่และเครื่องบินไร้คนขับเคลื่อนสําหรับการสื่อสารระยะไกลการสื่อสารฉุกเฉินและการขนส่งทางทะเล.
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระยะทาง | 100km-150km ((อากาศถึงพื้น) | |
| ความจุ | 32 หน่วย | |
| ระยะ NLOS | 5-10 กิโลเมตรจากพื้นดินไปยังพื้นดิน | |
| พลังงาน RF | 10 วัตต์ | |
| ความช้า | ปลายต่อปลาย: 60ms-80ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการกดดัน | การกระโดดความถี่อัตโนมัติ | |
| ความกว้างแบนด์วิธ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| พลังงาน | ||
| ไฟฟ้าเข้า | DC 24V ± 10% | |
| การบริโภคพลังงาน | 30วัตต์ | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | l มีความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูกขัดขวาง | |
| หมายเหตุ:l การส่งและรับข้อมูลถูกถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นระบบได้สําเร็จ ทุกหน่วย FDM-615PTM สามารถรับข้อมูลลําดับได้การรับและควบคุม, คุณจําเป็นต้องกําหนดรูปแบบด้วยตัวเอง | ||

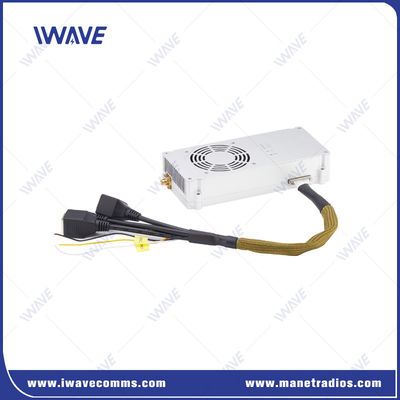

| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| อีเทอร์เน็ต | 1xJ30 | |
| สังคม | 1xJ30 | |
| พลัง | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
