| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-6802PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
50km 100Mbps TCP UDP IP Digital Data Link สําหรับ Drone
คําอธิบาย

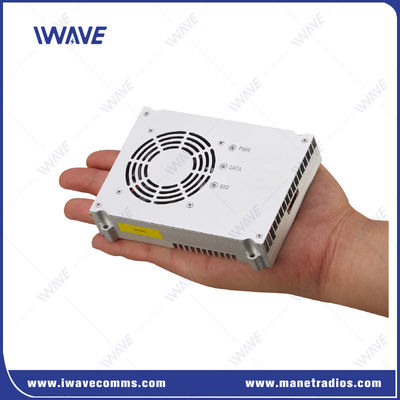

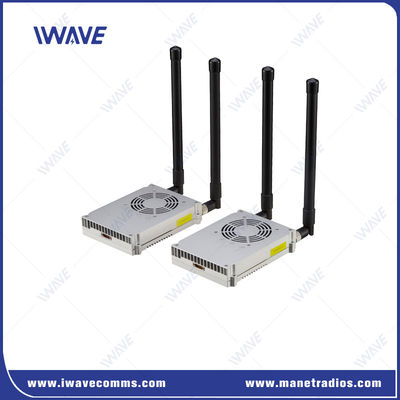

FDM-6802PTMเป็นพานเครือข่ายจุดต่อจุดหลายจุดสําหรับการเชื่อมโยงวิดีโอระยะไกลและข้อมูลลงสู่พื้นดิน มันรองรับเครื่องส่งหลายเครื่องในอากาศส่งวิดีโอ HD และข้อมูล TTL ไปยังเครื่องรับหนึ่งเครื่องบนพื้นดินมันถูกออกแบบพิเศษสําหรับเครื่องบินไร้สายพาน / เฮลิคอปเตอร์ / รถยนต์วีดีโอดาวน์ลิงค์ 50 กม..
แอนเทนเน่สมาร์ท MIMO ทําให้ FDM-6802P TM ให้บริการวีดีโอ HD ในเวลาจริงและเชื่อมต่อเอเธอร์เน็ตเบนด์ขยายความเร็วด้วยอัตราการส่ง 100Mbps
มันมีข้อได้เปรียบอย่างมากในการนําไปใช้ในการส่งสัญญาณไร้สาย VTOL / Drone / Helicopter ด้วยน้ําหนักเพียง 273 กรัม
ลักษณะสําคัญ
|
|
การสื่อสารวีดีโอระยะยาว HD และความช้าต่ํา
ให้บริการ 50 กิโลเมตรจากอากาศไปยังพื้นดิน Full HD video downlink กับการส่งข้อมูลสองทิศทางสําหรับ VTOL / Drone / Helicopter ปีกคง
มีความช้าไม่เกิน 60 มิลลิเมตร-80 มิลลิเมตร ในระยะ 50 กิโลเมตร ดังนั้นคุณจึงสามารถดูและควบคุมสิ่งที่เกิดขึ้นได้โดยตรง
การควบคุมพลังงานอัตโนมัติ
พลังการส่งของแต่ละโน้ดจะถูกปรับและควบคุมโดยอัตโนมัติตามคุณภาพสัญญาณของมัน
การถ่ายทอดวิดีโอและข้อมูล HD:รับประกันการเชื่อมโยงการสื่อสารที่มั่นคงและปลอดภัยสําหรับการสตรีมวีดีโอ, เทเลเมตร, และการควบคุม
สภาพแวดล้อมเครือข่ายแบบไดนามิก:เหมาะสําหรับสภาพแวดล้อมไร้สายที่เปลี่ยนแปลงอย่างรวดเร็ว และมีความต้องการสูง
การใช้ในอุตสาหกรรมและการใช้ในแผนการ:รองรับการใช้งานในเครื่องบินไร้ผู้ขับเคลื่อน รถยนต์อิสระ และระบบสําคัญอื่นๆ ที่ต้องการการสื่อสารระยะไกลที่แข็งแรง
รายละเอียด
|
สาธารณะ |
เครื่องไฟไร้สาย |
|||
|
เทคโนโลย |
สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE |
การสื่อสาร |
1T1R |
|
|
การถ่ายทอดวีดีโอ |
การส่งวีดีโอ HD 1080p, H.264/H.265 ปรับปรุง |
การส่งข้อมูล IP |
รองรับการถ่ายทอดข้อมูลบน IP packets |
|
|
การเข้ารหัส |
ZUC/SNOW3G/AES(128) ชั้น 2 แบบเลือก |
การเชื่อมโยงข้อมูล |
การสื่อสารแบบ Full Duplex |
|
|
อัตราข้อมูล |
แม็กซ์ 100Mbps ((Uplink และ Downlink) |
อัตราการเพิ่มและลด |
2D3U / 3D2U / 4D1U / 1D4U |
|
|
ระยะทาง |
UGV: 5-10KM ดินไปยังพื้น ((LOS) |
สายพันธุ์การสร้างใหม่แบบอัตโนมัติ |
การก่อสร้างเครือข่ายใหม่โดยอัตโนมัติหลังจากความล้มเหลวของเครือข่าย/การจัดตั้งเครือข่ายใหม่หลังจากความล้มเหลวของเครือข่าย |
|
|
ความจุ |
64 หน่วย |
ความรู้สึก |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
- 102dBm |
|
พลังการส่ง |
2 วัตต์ |
10 MHz |
- 100dBm |
|
|
ความช้า |
ความช้าของอินเตอร์เฟซอากาศ < 30 ms |
5MHZ |
-96dBm |
|
|
การปรับปรุง |
QPSK, 16QAM, 64QAM |
600 MHz |
20MHZ |
- 102dBm |
|
ป้องกันการขัดขวาง |
การกระโดดความถี่และการปรับปรุงแบบปรับตัว |
10 MHz |
- 100dBm |
|
|
ความกว้างแบนด์วิธ |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5MHZ |
-96dBm |
|
|
การบริโภคพลังงาน |
30วัตต์ |
ตัวเลือกความถี่ |
||
|
ไฟฟ้าเข้า |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ขนาด |
86*120*24.2 มิลลิเมตร |
600Mhz |
634Mhz-674Mhz |
|
|
เครื่องจักรกล |
||
|
อุณหภูมิการทํางาน |
-20°C~+55°C |
|
|
ขนาด |
130*100*25mm ((ไม่รวมตัวแอนเทนเน่) |
|
|
น้ําหนัก |
273 กรัม |
|
|
อินเตอร์เฟซ |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
สังคม |
3xSerial Port |
1. DEBUG Serial Port สายพาน |
|
พลังงาน |
1xDC INPUT |
DC24V-27V |
|
อินเตอร์เฟซคําสั่ง |
การตั้งค่าคําสั่ง AT |
API/HTTP/UART สําหรับการตั้งค่าคําสั่ง AT |
|
การจัดการการตั้งค่า |
รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรมจัดการ |
|
|
ระบบทํางาน |
โหมดเซอร์เวอร์ TCP |
lเมื่อตั้งเป็นเซอร์เวอร์ TCP, เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์
lเมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป
lTCP server, TCP client, UDP, UDP multicast, TCP server/client ร่วมกันอยู่, MQTT
|
|
อัตราการจ่าย |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
หลักเกณฑ์ |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, รูปแบบผ่าน |
|
|
การจัดการระบบ |
รองรับฟังก์ชัน WATCHDOG สามารถระบุข้อยกเว้นระดับระบบทั้งหมด และรีเซ็ตได้โดยอัตโนมัติ |
|
|
|
