| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-605PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
การส่งสัญญาณวีดีโอและการควบคุมสําหรับเครื่องจักรอุตสาหกรรมที่ไม่มีคนขับเคลื่อนใน NLOS
คําอธิบาย

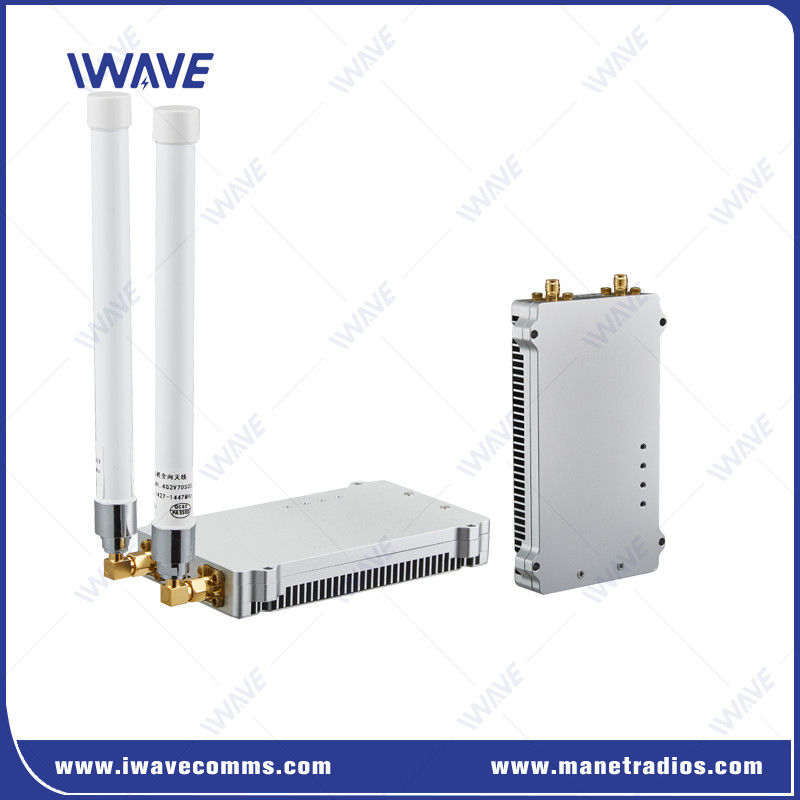

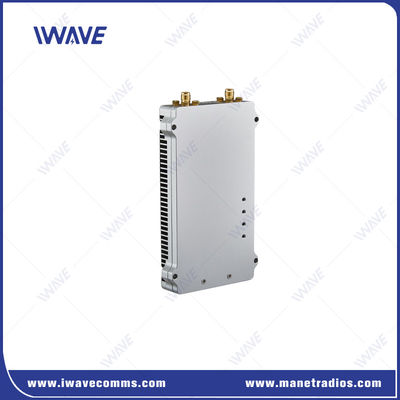

FDM-605PTM เป็นบอร์ดเครือข่ายจุดต่อจุดหลายจุดสําหรับการเชื่อมโยงวิดีโอระยะไกลและข้อมูลลงสู่พื้นดิน. มันรองรับเครื่องส่งหลายเครื่องในอากาศส่งวิดีโอ HD และข้อมูล TTL ไปยังเครื่องรับหนึ่งเครื่องบนพื้นดิน.มันถูกออกแบบพิเศษสําหรับเครื่องบินไร้สายพาน / เฮลิคอปเตอร์ / รถยนต์วีดีโอดาวน์ลิงค์ 50 กม..
FDM-605PTM เป็นบอร์ดเครือข่ายที่มีความทันสมัยที่ออกแบบมาสําหรับการใช้งานวิดีโอและข้อมูลในระยะยาว, ให้ผลงานที่แข็งแกร่งในสภาพแวดล้อม Non-Line-of-Sight (NLOS) ที่ท้าทายอุปกรณ์สําหรับเครื่องขุดที่ไม่มีคนขับ, แทรคเตอร์, เครน และรถยนต์, การแก้ไขนี้ทําให้การสื่อสารได้อย่างต่อเนื่องในระยะทาง 1-5 กม. ในป่า, สถานที่ที่ไม่เรียบร้อย, และสถานที่เมือง
ลักษณะสําคัญ
|
เทคโนโลยีดี
การควบคุมพลังงานอัตโนมัติ
พลังการส่งของแต่ละโน้ดจะถูกปรับและควบคุมโดยอัตโนมัติตามคุณภาพสัญญาณของมัน
สเปคเตอร์แพร่กระจายความถี่กระโดด (FHSS)
สินค้า IWAVE IP MESH จะคํานวณและประเมินการเชื่อมต่อปัจจุบันภายในโดยใช้ปัจจัย เช่น ความแข็งแรงของสัญญาณที่ได้รับ RSRP, อัตราการสัมพันธ์สัญญาณกับเสียง SNR และอัตราความผิดพลาดของบิต SERถ้าเงื่อนไขการตัดสินของมันถูกตอบสนอง, มันจะทํางานกระโดดความถี่และเลือกจุดความถี่ที่ดีที่สุดจากรายการ
จะทําการกระโดดความถี่หรือไม่ขึ้นอยู่กับสภาพไร้สาย หากสภาพไร้สายดี การกระโดดความถี่จะไม่ถูกทําจนกว่าสภาพการตัดสินจะถูกตอบสนอง
การควบคุมจุดความถี่อัตโนมัติ
หลังจากการเริ่มต้น, มันจะพยายามที่จะเชื่อมต่อกับจุดความถี่ที่เก็บไว้ก่อน ก่อนการปิดครั้งสุดท้าย.มันจะพยายามใช้จุดความถี่อื่นๆ ที่มีให้ใช้ในการจัดตั้งเครือข่ายโดยอัตโนมัติ.
การใช้งาน:
เครื่องจักรอุตสาหกรรมที่ไม่มีคนขับ
ทําให้สามารถติดตามวีดีโอและโอนข้อมูลในเวลาจริงสําหรับเครื่องขุดดิน, เครื่องแทรกเตอร์, เครนและรถยนต์, ปรับปรุงประสิทธิภาพการดําเนินงานและความปลอดภัย
การส่งสัญญาณไร้สายในสภาพแวดล้อมที่ท้าทาย
ออกแบบมาเพื่อปฏิบัติการ NLOS ในพื้นที่ที่มีอุปสรรคที่หนาแน่นหรือสภาพที่ยากลําบาก
เครือข่ายส่วนตัวที่สําคัญ
เหมาะสําหรับการสร้างเชื่อมต่อการสื่อสารที่ปลอดภัยในอุตสาหกรรมและการปฏิบัติการ
การควบคุมและติดตามทางไกล
ให้ความเชื่อมต่อระยะไกล ปลอดภัย และความเร็วสูง ทําให้สามารถดําเนินการและเฝ้าระยะไกลได้
รายละเอียด
|
สาธารณะ |
เครื่องจักรกล |
||
| เทคโนโลยี | เครื่องเชื่อมต่อไร้สายที่ใช้เทคโนโลยีการเข้าถึง TD-LTE | อุณหภูมิ | -20+55 |
| รหัส | ZUC/SNOW3G/AES (128/256) การเข้ารหัสแบบ Layer-2 | ขนาด | 116*70*17 มิลลิเมตร |
| อัตราวันที่ | 30Mbps | น้ําหนัก | 100 กรัม |
| ความรู้สึก | -103dBm | ||
| ระดับ | 50km (อากาศถึงพื้น) | สาร | เงินอะลูมิเนียม anodized |
| MODE | จุดต่อหลายจุด | การติดตั้ง | ในเรือ |
| MIMO | 2x2 MIMO |
พลังงาน |
|
| การปรับปรุง | QPSK, 16QAM, 64QAM | ||
| ความแรง RF | 33dBm | โฟลเตจ | DC 12V |
| LATENCY | ปลายสู่ปลาย: 60ms-80ms | การบริโภคพลังงาน | 11 วัตต์ |
| แอนติ-จาม | การกระโดดความถี่อัตโนมัติ | ||
|
ความถี่ |
อินเตอร์เฟซ |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| พลังงานเข้า | 1xJ30 | ||
| ข้อมูล TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
สังคม |
|
| ระดับไฟฟ้า | 3.3V และเข้ากันได้กับ 2.85V |
| ข้อมูลการควบคุม | RS232 |
| อัตราการจ่าย | 115200bps |
| รูปแบบการส่ง | รูปแบบการผ่าน |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูกสับ, ข้อมูลการควบคุมจะถูกส่งในความสําคัญ |
| หมายเหตุ: 1. ข้อมูลที่ส่งและรับจะถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อในเครือข่ายที่ประสบความสําเร็จ แต่ละหน่วย FDM-605P TM สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม คุณจําเป็นต้องกําหนดรูปแบบของคุณเอง |
|
|
ความรู้สึก |
||
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
