การเชื่อมโยงข้อมูลดิจิตอลแบบพัฒนาแบบเบนด์กว้าง สําหรับระบบไร้คนขับในสามแบนด์

รายการFDM-66MNเป็นตัวที่ก้าวหน้าการเชื่อมต่อข้อมูลดิจิทัลแบบเบนด์กว้างออกแบบมาเพื่อการสื่อสารแบบไร้สายที่ปลอดภัยในโรบอติกเคลื่อนที่และระบบที่ไม่มีคนขับมันรองรับช่วงความถี่สามเท่ารางวัล800MHz,1.4GHzและ2.4GHzและสามารถบริหารผ่านโปรแกรมสําหรับการเลือกความถี่, ให้ความยืดหยุ่นในสภาพแวดล้อมการทํางานที่แตกต่างกัน

ลักษณะสําคัญ:

การสนับสนุนความถี่สามระดับ: สามารถเลือกได้800MHz, 1.4GHz และ 2.4GHzช่วงความถี่เพื่อปรับตัวให้กับความต้องการและสภาพแวดล้อมการสื่อสารที่แตกต่างกัน

• ระยะทางไกลและความสามารถในการทํางานสูง: ให้ความน่าเชื่อถือวิดีโอไร้สายและการสื่อสารทางไกลด้วยผลิตสูง เหมาะสําหรับทั้งNLOS (ไม่เห็น)และระยะไกลการใช้งาน

• การ สื่อสาร ที่ ปลอดภัย: รับประกันการส่งข้อมูลที่ปลอดภัยสําหรับการใช้งานที่สําคัญ ทําให้เหมาะสมสําหรับการปฏิบัติงานที่มีความ nhạy cảm เช่น การเฝ้าระวังหรือการตรวจสอบ

• การส่งข้อมูลแบบลําดับ IP: ทําให้สถานีควบคุมสามารถจัดการและควบคุมหุ่นยนต์หลายตัว (UGVs, drones เป็นต้น) โดยการส่งข้อมูลลําดับผ่านที่อยู่ IP

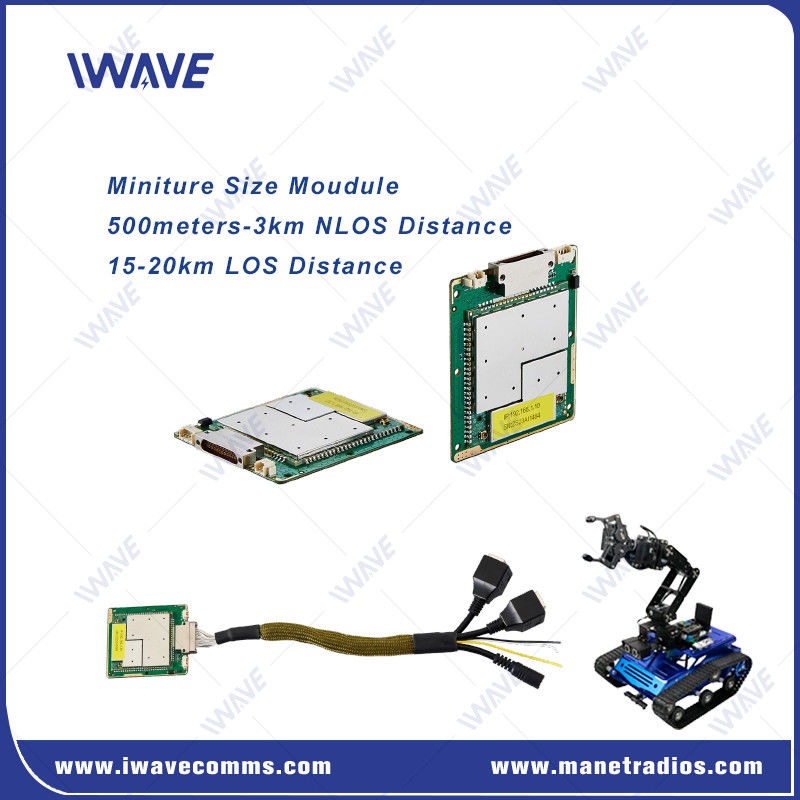

• การออกแบบที่คอมแพ็ค: ขนาดขนาด 60 x 55 x 5.7 มิลลิเมตร, มันเป็นโมดูลวิทยุเบนด์กว้างขนาดเล็กที่สุดของ OEM ทําให้มันเหมาะสมสําหรับการบูรณาการในระบบขนาดเล็กที่ไม่มีคนขับ

• การ ใช้ งาน ที่ หลากหลาย: เหมาะสําหรับใช้ในดรอนที่แซ่บ,UGVs, และอื่น ๆระบบหุ่นยนต์โดยเฉพาะในสภาพแวดล้อม เช่นการตรวจสอบภายในอาคารหรือการสํารวจอุโมงค์ในกรณีที่ระบบสื่อสารแบบดั้งเดิมอาจไม่เป็นไปได้

สรุป:

รายการFDM-66MNเปิดให้บริการวิธีการแก้ไขที่คอมพัคต์และมีประสิทธิภาพสูง สําหรับการสื่อสารแบบไร้สายที่ปลอดภัยในระบบหุ่นยนต์เคลื่อนที่และระบบที่ไม่มีคนขับโดยเฉพาะในสภาพแวดล้อมที่ท้าทาย เช่น การตรวจสอบภายในหรือกรณี NLOSปัจจัยรูปแบบขนาดเล็กและการสนับสนุนความถี่สามเท่าทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการบูรณาการระบบใน Drone ขนาดเล็ก UGV และหน่วยอิสระเคลื่อนที่อื่น ๆ

การนิยามอินเตอร์เฟซ

J30JZ คํานิยาม:
ปิน	ชื่อ	ปิน	ชื่อ	ชื่อ	ปิน
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	D-	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	จํานวน VIN DC	22	BOOT
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	จํานวน VIN DC
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

การใช้งาน

• ดรอน ที่ เคลื่อนไหว: เหมาะสําหรับการประสานงานของ UAVs หลายในปฏิบัติการ swarm.

• UGVs และยานยนต์ที่ใช้ตัวเอง: ใช้ในการวัดระยะไกลและควบคุมในยานบนพื้นที่ไร้คนขับ

• การบูรณาการระบบหุ่นยนต์: สามารถบูรณาการในพื้นฐานหุ่นยนต์ขนาดเล็กและเคลื่อนไหวเพื่อใช้ในสภาพแวดล้อมเช่นการตรวจสอบภายในและสถานที่ที่ซับซ้อนที่การสื่อสารที่น่าเชื่อถือเป็นสิ่งสําคัญ

• การดําเนินงานนอกระบบ: ทําให้สามารถทํางานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่ขาดการเชื่อมต่อ โดยไม่ต้องการพื้นฐานที่คงที่

รายละเอียด

สาธารณะ
เทคโนโลย	ฐานไร้สายตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE
การเข้ารหัส	ZUC/SNOW3G/AES ((128/256) ปรับปรุงเป็นตัวเลือกLayer-2
อัตราข้อมูล	30Mbps ((Uplink และ Downlink)
	การกระจายเฉลี่ยที่ปรับตัวของอัตราการส่งข้อมูลระบบ
	สนับสนุนผู้ใช้ในการตั้งขั้นต่ําความเร็ว
ระยะทาง	10km-15km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินไปยังดิน)
ความจุ	16 หน่วย
ความกว้างแบนด์วิธ	1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz
พลัง	25dBm±2 (2w หรือ 10w ตามคําขอ) ทุกหน่วยปรับพลังงานการส่งอัตโนมัติ
การปรับปรุง	QPSK, 16QAM, 64QAM
ป้องกันการขัดขวาง	อัตโนมัติกระโดดความถี่ข้ามวงจร
การบริโภคพลังงาน	อัตราเฉลี่ย: 4-4.5Watt สูงสุด: 8 วัตต์
ไฟฟ้าเข้า	DC5V-32V

ความรู้สึกของตัวรับ			ความรู้สึก ((BLER≤3%)
2.4GHz	20MHZ	-99dBm	1.4Ghz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103dBm		10MHz	-96dBm ((5Mbps)
	5MHZ	- 104dBm		5MHz	-82dBm ((10Mbps)
	3MHZ	-106dBm		5MHz	-91dBm ((5Mbps)
1.4GHz	20MHZ	- 100dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103dBm		3MHz	-97dBm ((2Mbps)
	5MHZ	- 104dBm		2MHz	-84dBm ((2Mbps)
	3MHZ	-106dBm	800Mhz	10MHz	-91dBm ((10Mbps)
800 MHz	20MHZ	- 100dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103dBm		5MHz	-84dBm ((10Mbps)
	5MHZ	- 104dBm		5MHz	-94dBm ((5Mbps)
	3MHZ	-106dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

วงความถี่
1.4Ghz	1427.9-1447.9MHz
800Mhz	806-826MHz
2.4Ghz	2401.5-2481.5 MHz
ระบบสื่อสาร	การถ่ายทอดสด, การถ่ายทอดสด
รูปแบบการส่ง	คอนโดแบบ Full Duplex
รูปแบบเครือข่าย	การนําทางแบบไดนามิก	อัตโนมัติอัพเดทเส้นทางตามสภาพการเชื่อมต่อในเวลาจริง
การควบคุมเครือข่าย	การติดตามของรัฐ	สถานะการเชื่อมต่อ / rsrp / snr / ระยะทาง / อัพลิงค์และดาวน์ลิงค์
การจัดการระบบ	WATCHDOG: ยกเว้นระดับระบบทั้งหมดสามารถระบุได้ การรีเซ็ตอัตโนมัติ
การส่งต่อ	L1	กําหนดว่าจะถ่ายทอดใหม่หรือไม่ โดยใช้ข้อมูลต่าง ๆ ที่นําไป (AM/UM); การถ่ายทอดใหม่ HARQ
	L2	การส่งต่อของ HARQ

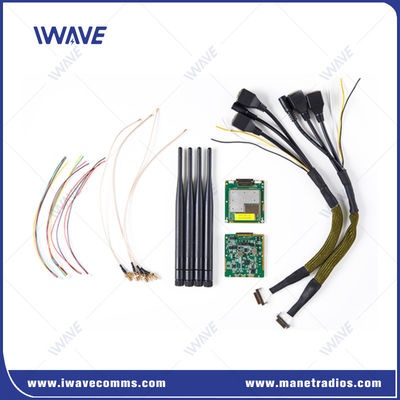

RF	2 x IPX
อีเทอร์เน็ต	3xEthernet
Port ซีเรียล	2x RS232
ไฟฟ้าเข้า	2* ไฟฟ้าเข้า (ตัวเลือก)

การควบคุมการส่งข้อมูล
อินเตอร์เฟซคําสั่ง	การตั้งค่าคําสั่ง AT	การสนับสนุน VCOM port/UART และ port อื่นๆ สําหรับการตั้งค่าคําสั่ง AT
การจัดการการตั้งค่า	รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรม
ระบบทํางาน	โหมดเซอร์เวอร์ TCP โหมดลูกค้า TCP รูปแบบ UDP UDP Multicast MQTT โมดบัส	●เมื่อตั้งเป็นเซอร์เวอร์ TCP เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์ ●เมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป ●เซอร์เวอร์ TCP, ลูกค้า TCP, UDP, UDP มูลติคาสต์, TCP Server/client ร่วมกันอยู่, MQTT
อัตรา Baud	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
รูปแบบการส่ง	รูปแบบการผ่าน
หลักเกณฑ์	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT

เครื่องจักรกล
อุณหภูมิ	-40°C~+80°C
น้ําหนัก	26 กรัม
ขนาด	60*55*5.7 มิลลิเมตร
ความมั่นคง	MTBF≥10000hr
