| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-615PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |

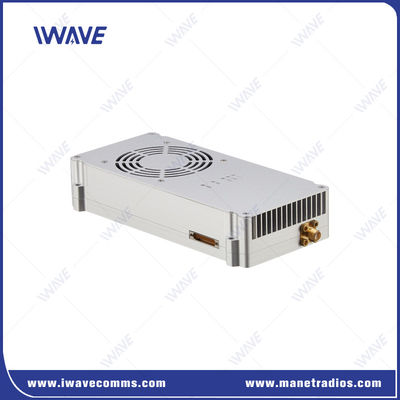

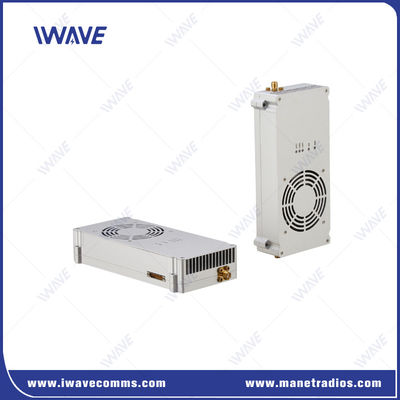

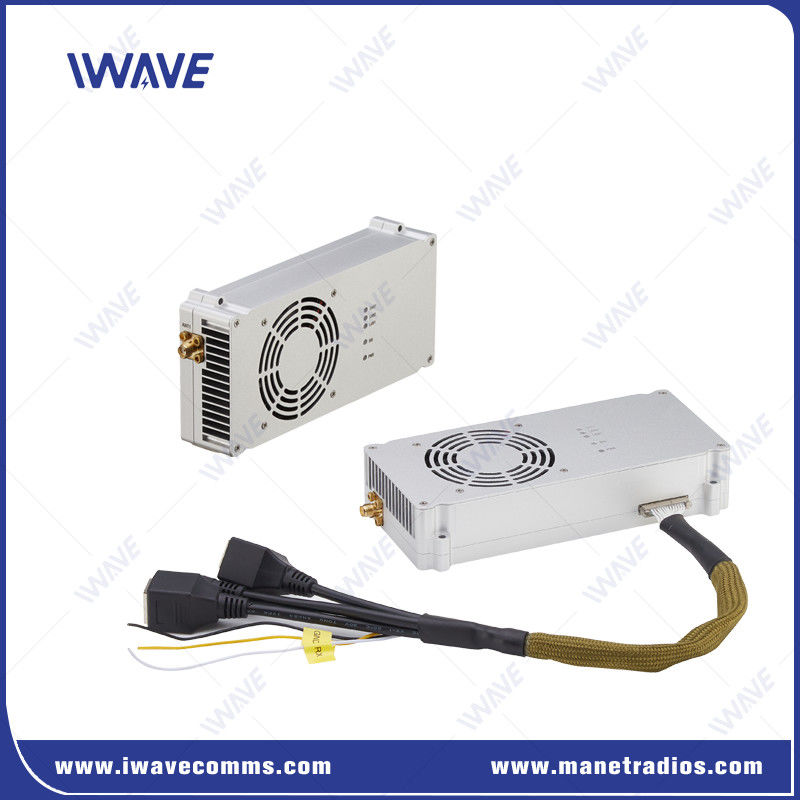

เครื่องส่งวีดีโอดิจิตอลไร้สายระยะไกล NLOS สําหรับการทํางานทางไกล
คําอธิบาย
รายการFDM-615PTMเป็นโมดูลการสื่อสารไร้สายที่พัฒนาขึ้นความถี่กระโดดกระจายคลื่น (FHSS)เทคโนโลยีสําหรับความแข็งแกร่งต่อเสียงและการรบกวนการสื่อสารแบบ Full-Duplex Ethernet/Serialในรูปแบบที่คอมแพคตและแข็งแรง ทําให้มันเหมาะสมสําหรับแพลตฟอร์มไมโครไร้คน
วิดีโอและข้อมูลในเวลาจริง
ให้บริการถ่ายภาพที่มั่นคงและมีคุณภาพสูง และส่งข้อมูลสองทิศ เพื่อควบคุมและติดตามทางไกล
พลังสูงและขนาดเล็ก
ให้บริการผสมผสานที่พิเศษของพลังการส่ง 10Wและการออกแบบที่คอมแพคต เพื่อให้ความสามารถในการทํางานที่แข็งแรงในสภาพแวดล้อมที่จํากัด
ความสามารถ NLOS ที่ดีขึ้น
รักษาการสื่อสารที่มั่นคงสภาพแวดล้อมที่ท้าทายรวมถึงป่าหนาแน่นและสถานที่เมือง
ลักษณะสําคัญ
|
ลักษณะสําคัญ:
การ สื่อสาร ระยะ ยาว ที่ แข็งแรง
ข้อเสนอที่ชัดเจนและมั่นคงการถ่ายทอดวีดีโอ NLOSด้วยระยะของ1-10 กม.สําหรับการใช้งานระหว่างพื้นดินกับพื้นดิน
การถ่ายทอดวีดีโอความละเอียดสูง
รองรับในเวลาจริงการสตรีมวีดีโอ HD 1080P60ในอัตราข้อมูล8-12 Mbpsในระยะทาง 1-10 กิโลเมตร
ความช้าสั้น
คุณสมบัติความช้าที่ต่ําสุดของ60ms ถึง 80ms, รับประกันการควบคุมที่เรียบร้อยและการติดตามวีดีโอในเวลาจริง
การทํางานหลายความถี่
ทํางานในUHF แบนด์ L และแบนด์ S, ด้วยตัวเลือกความถี่รวมถึง800MHzและ1.4GHz.
ใช้สเปคเตอร์แพร่กระจายความถี่แบบอัตโนมัติ (FHSS)สําหรับการเลือกช่องทางที่ดีที่สุด และการหลีกเลี่ยงการรบกวน
การใช้งาน
การใช้คุณสมบัติเครือข่ายของความกว้างแบนด์วิทและความช้าต่ําวิดีโอความละเอียดสูงในเวลาจริง และข้อมูลเซ็นเซอร์อื่น ๆ จะถูกส่งกลับไปที่ศูนย์ควบคุมในเวลาจริงเพื่อให้ผู้ประกอบการดําเนินการทางไกลตามสภาพในสถานที่.
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระยะทาง | 100km-150km ((อากาศถึงพื้น) | |
| ความจุ | 32 หน่วย | |
| ระยะ NLOS | 5-10 กิโลเมตรจากพื้นดินไปยังพื้นดิน | |
| พลังงาน RF | 10 วัตต์ | |
| ความช้า | ปลายต่อปลาย: 60ms-80ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการกดดัน | การกระโดดความถี่อัตโนมัติ | |
| ความกว้างแบนด์วิธ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| พลังงาน | ||
| ไฟฟ้าเข้า | DC 24V+-10% | |
| การบริโภคพลังงาน | 30วัตต์ | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | l มีความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูกขัดขวาง | |
| หมายเหตุ:l การส่งและรับข้อมูลถูกถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นระบบได้สําเร็จ ทุกหน่วย FDM-615PTM สามารถรับข้อมูลลําดับได้การรับและควบคุม, คุณจําเป็นต้องกําหนดรูปแบบด้วยตัวเอง | ||
| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| อีเทอร์เน็ต | 1xJ30 | |
| สังคม | 1xJ30 | |
| พลัง | 1xJ30 | |
| Debug | 1xJ30 | |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
