| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-6600 |
| ขั้นต่ำ: | 2 ชิ้น |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 3-7วันทำการ |
| เงื่อนไขการจ่ายเงิน: | T/T |

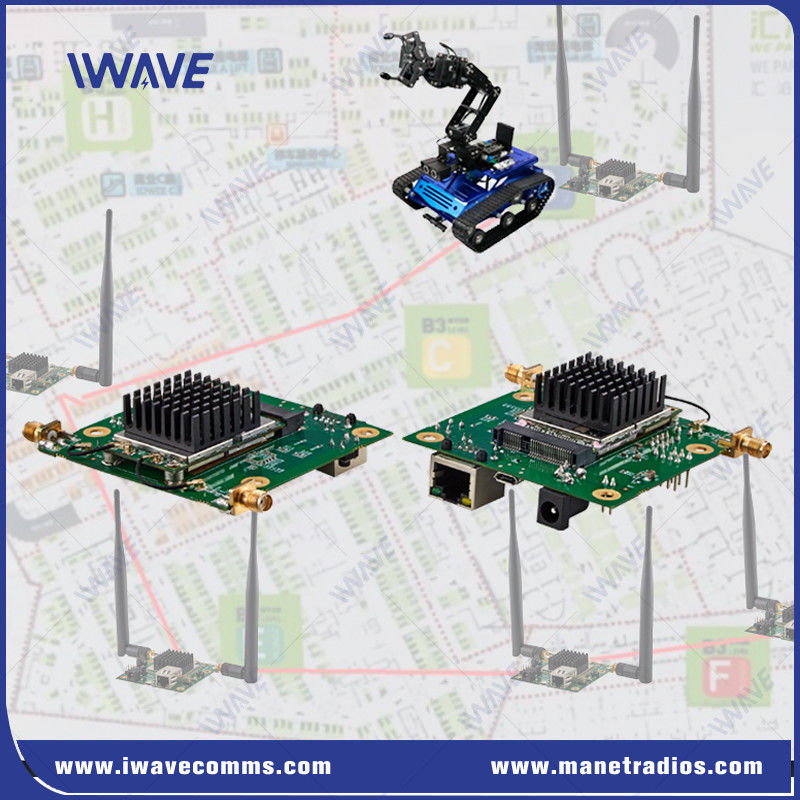

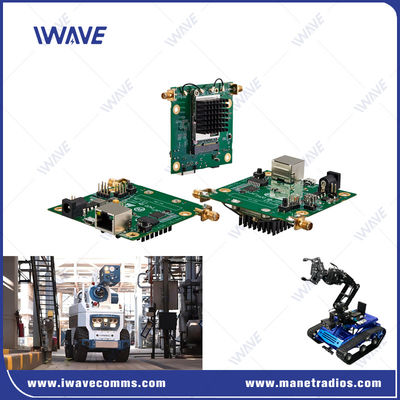

โมดูลการส่งวีดีโอไร้สาย NLOS สําหรับหุ่นยนต์และ UGV
รูปแบบ: FDM-6600
NLOS Wireless Ethernet ที่แข็งแรงที่สุด และ Full Duplex TTL Serial Data Link
คําแนะนํา
FDM-6600 ได้ถูกออกแบบมาตรฐานเทคโนโลยี TD-LTE โดยมีอัลการิทึมที่ทันสมัยเพื่อให้มีความรู้สึกสูง ซึ่งทําให้เชื่อมต่อไร้สายที่แข็งแกร่งได้เมื่อสัญญาณอ่อนแอดังนั้นเมื่อทํางานในสภาพแวดล้อม NLOS, การเชื่อมต่อไร้สายยังคงและแข็งแรง
ลักษณะสําคัญ
การตั้งค่า Node:
หน่วยหลักหนึ่งสามารถรองรับได้ถึง16 หน่วยย่อย, แบนด์วิดท์รวมของ30 Mbpsสําหรับการส่งวิดีโอ 1080P.
มาตรฐานการสื่อสาร:
ออกแบบขึ้นอยู่กับTD-LTEมาตรฐานการสื่อสารไร้สายOFDM(ออร์โตโกนัล ฟรีเครนซ์-ดิวิชั่น มัลติเพล็กซ์) และMIMO(Multiple Input Multiple Output) เทคโนโลยี
ทํางานอิสระ โดยไม่พึ่งพาการตั้งฐานของตัวนําใดๆ
การส่งข้อมูล:
รองรับทั้งอีเทอร์เน็ตและ Full DuplexTTLการส่งข้อมูล
การถ่ายทอดข้อมูลควบคุมมีความสําคัญมากกว่าการถ่ายทอดสัญญาณเครือข่าย เพื่อให้คําสั่งการควบคุมที่สําคัญถูกประมวลผลก่อน
เทคโนโลยีป้องกันการแทรกแซง:
ใช้เทคโนโลยีกระโดดความถี่อัตโนมัติเพื่อเพิ่มความต้านทานต่อการรบกวน โดยลดการบริโภคพลังงานระบบโดยรวมและขนาดของโมดูลลงอย่างมาก
การใช้งาน
FDM-6600 เหมาะสําหรับการใช้งานที่หลากหลาย เช่น
ระบบเฝ้าระวัง: สําหรับการติดตามวีดีโอในเวลาจริงในปฏิบัติการรักษาความปลอดภัย
การออกอากาศ: การอํานวยความสะดวกในการถ่ายทอดวีดีโอสดในการผลิตสื่อ
อัตโนมัติอุตสาหกรรม: ทําให้การถ่ายทอดข้อมูลในระบบการผลิตที่ฉลาด
ถ้าคุณต้องการรายละเอียดเพิ่มเติมหรือส่วนเฉพาะเจาะจง เพียงแค่บอกฉัน!
รายละเอียด
| สาธารณะ | ||
| เทคโนโลยี | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE | |
| รหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระดับ | 10km-15km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินถึงพื้น) | |
| ความจุ | ดาวทอปโลยี ปอยต์ถึง 17-พินท์ | |
| พลังงาน | 25dBm (2w หรือ 10w ตามคําขอ) | |
| LATENCY | การส่งสัญญาณแบบกระโดดเดียว≤30ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| แอนติ-จาม | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| ความกว้างของแบนด์เวท | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| การบริโภคพลังงาน | 5 วัตต์ | |
| ความแรงในตัว | DC5V | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูก crooked ข้อมูลการควบคุมจะถูกส่งในความสําคัญ | |
| หมายเหตุ:1ข้อมูลที่ส่งและรับจะถูกถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นเครือข่ายที่ประสบความสําเร็จ ทุกหน่วย FDM-6600 สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม คุณจําเป็นต้องกําหนดรูปแบบของคุณเอง |
||
| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| สังคม | 1x COMUART | |
| พลังงาน | DC INPUT | |
| อัตราการผลิต | LED สามสี | |
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 50 กรัม | |
| ขนาด | 7.8*10.8*2เซนติเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
|
|
