| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-61MN |
| ขั้นต่ำ: | 2PCS |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
รูปแบบ:FD-61MN

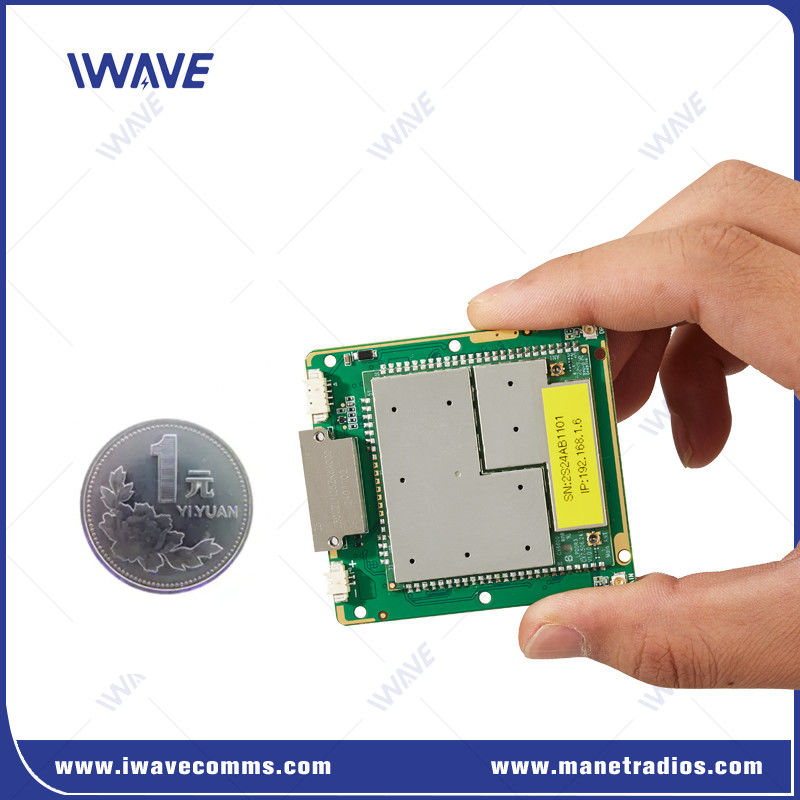

FD-61MN มินิทัวร์ Tri-band Digital IP MESH Module สําหรับ UAV Swarm และเรือหุ่นยนต์
คําแนะนํา
รายการFD-61MNเป็นเครื่องผลิตสินค้าขนาดเล็กโมดูลการส่งข้อมูล IP Digital Mesh สามวงความถี่ออกแบบมาเพื่อเครื่องบินไร้คนขับ,เครื่องบิน UAV,UGVs,รถยนต์ USV, และยานยนต์ไร้ผู้ขับเคลื่อนอื่น ๆ มัสดุนี้ทําให้การถ่ายทอดวิดีโอและข้อมูลได้อย่างต่อเนื่องในเครือข่ายที่ไม่อยู่กลางและ "ไม่มีพื้นฐาน" โดยใช้ช่วงความถี่สามช่วงที่สามารถเลือกได้:800MHz,1.4GHzและ2.4GHzมันรวมการกระโดดความถี่อัตโนมัติ (FHSS)และการปรับปรุงสําหรับการเพิ่มผลงานในสภาพแวดล้อม RF ที่ซับซ้อน
เครือข่าย Mesh ที่สร้างตัวเองและเยียวยาตัวเอง: ปรับตัวโดยอัตโนมัติ เมื่อหน่วยเชื่อมต่อหรือออก โดยรักษาความเชื่อมต่อต่อต่อเนื่อง แม้ว่าบางหน่วยจะสูญเสีย
เทคโนโลยีป้องกันการขัดขวาง: การใช้การโค้ดและการปรับปรุงแบบปรับปรุงเพื่อปรับตัวต่อสภาพสัญญาณที่เปลี่ยนแปลง ลดความสั่นสะเทือนให้น้อยที่สุด และรับประกันการส่งข้อมูลที่มั่นคง
การ สื่อสาร ระยะ ยาว:
NLOS (ไม่เห็น)ระยะ:1-3 กิโลเมตรสําหรับยานทางบกที่ไม่มีคนขับ
ระบบบินจากอากาศสู่พื้นดินระยะ:สูงสุด 10 กม.สําหรับ UAVs
สายพานสื่อสารหลายสาย:
Port Ethernetสําหรับการส่งข้อมูลแบบยืดหยุ่น
Port UARTสําหรับการสื่อสารแบบชุด เพื่อให้สามารถควบคุมเรือ UAV/UGV ได้
UAV Swarm และ UGV Fleet Control: รองรับการควบคุมแม่นยําของหน่วยหลายหน่วยผ่านพอร์ตลําดับ โดยใช้ที่อยู่ IP และพอร์ตในการจัดการข้อมูลการควบคุม

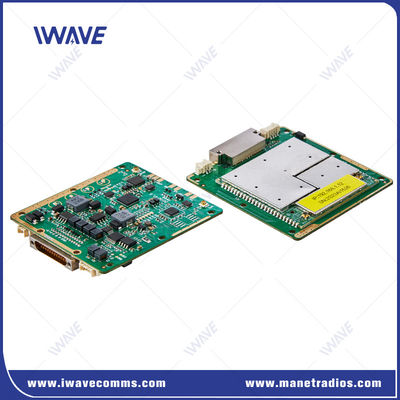

รูปแบบคอมแพคต์ OEM: การออกแบบบาร์บอร์ดเพื่อการบูรณาการง่ายในระบบหุ่นยนต์
วิดีโอไร้สายและข้อมูลลิงค์: ให้บริการวีดีโอและข้อมูลความละเอียดสูงสําหรับยานยนต์ไร้คนขับในสภาพแวดล้อมทางกลยุทธ์ เช่น การปฏิบัติการด้านความปลอดภัยและการป้องกัน
การบูรณาการระบบหุ่นยนต์: FD-61MN สามารถนําเข้าใน UAVs, UGVs, USVs และระบบอิสระอื่น ๆ สําหรับการสตรีมและควบคุมข้อมูลในเวลาจริง
การควบคุมหลายหุ่นยนต์: ทําให้สามารถตรวจสอบทางไกลและควบคุม UAVs หรือ UGVs มากมายโดยผ่านการสื่อสาร IP
ระยะที่สามารถปรับขนาดได้: ระยะทางสามารถขยายด้วยเครื่องกระตุ้นเพิ่มเติมสําหรับการจัดจําหน่ายขนาดใหญ่
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | ฐาน MESH ตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128/256) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| การกระจายเฉลี่ยที่ปรับตัวของอัตราการใช้ระบบ | ||
| สนับสนุนผู้ใช้ในการตั้งขั้นต่ําความเร็ว | ||
| ระยะทาง | 10km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินไปยังดิน) |
|
| ความจุ | 32 หน่วย | |
| ความกว้างแบนด์วิธ | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz | |
| พลัง | 25dBm±2 (2w หรือ 10w ตามคําขอ) | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการขัดขวาง | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| การบริโภคพลังงาน | อัตราเฉลี่ย: 4-4.5Watt สูงสุด: 8 วัตต์ |
|
| ไฟฟ้าเข้า | DC5V-32V | |
| วงความถี่ | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| เครื่องไฟไร้สาย | |||||||
| ระบบสื่อสาร | การถ่ายทอดสด, การถ่ายทอดสด | ||||||
| รูปแบบการส่ง | คอนโดแบบ Full Duplex | ||||||
| รูปแบบเครือข่าย | การเยียวยาตัวเอง | การปรับปรุงตัวเอง การจัดองค์กรตัวเอง การปรับปรุงตัวเอง การรักษาตัวเอง | |||||
| การนําทางแบบไดนามิก | อัตโนมัติอัพเดทเส้นทางตามสภาพการเชื่อมต่อในเวลาจริง | ||||||
| การควบคุมเครือข่าย | การติดตามของรัฐ | สถานะการเชื่อมต่อ / rsrp / snr / ระยะทาง / อัพลิงค์และดาวน์ลิงค์ | |||||
| การจัดการระบบ | WATCHDOG: ยกเว้นระดับระบบทั้งหมดสามารถระบุได้ การรีเซ็ตอัตโนมัติ | ||||||
| การส่งต่อ | L1 | กําหนดว่าจะถ่ายทอดใหม่หรือไม่ โดยใช้ข้อมูลต่าง ๆ ที่นําไป (AM/UM); การถ่ายทอดใหม่ HARQ | |||||
| L2 | การส่งต่อของ HARQ | ||||||
| ความรู้สึกของตัวรับ | ความรู้สึก ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | - 100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | - 104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20MHZ | - 100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| อินเตอร์เฟซ | ||
| RF | 2 x IPX | |
| อีเทอร์เน็ต | 3xEthernet | |
| Port ซีเรียล | 3x PORT ซีเรียล | |
| ไฟฟ้าเข้า | 2* ไฟฟ้าเข้า (ตัวเลือก) | |
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 26 กรัม | |
| ขนาด | 60*55*5.7 มิลลิเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
