| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-7800 |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T |

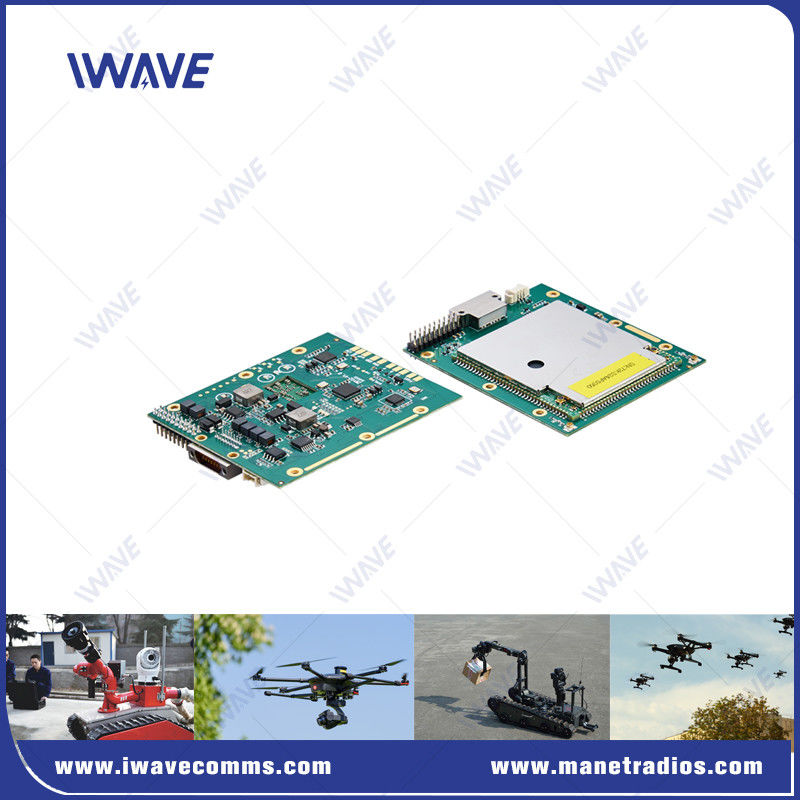

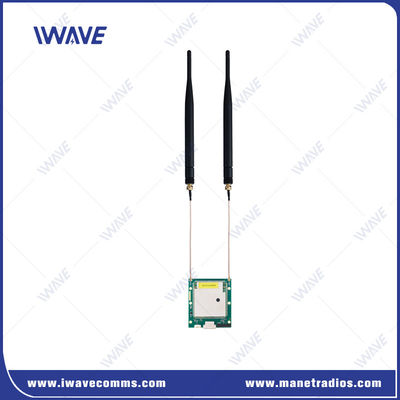

OEM 600Mhz และ 1.4Ghz วงจรคู่ IP MESH Module
คําอธิบาย
รูปแบบ MIMO 2x2 ระยะไกลที่มีผลิตสูง ตอบสนองความต้องการของแพลตฟอร์มหุ่นยนต์ที่ทันสมัย เช่น Drone และ UGV
โดยใช้โครงสร้างกรอบช่องเวลาและรูปคลื่นของ IWAVE สําหรับโครงสร้างเครือข่ายไร้ศูนย์กลาง FD-7800 ส่งข้อมูลไปยังที่ต้องการ
FD-7800 ทําให้สามารถใช้งานได้หลายแดน 600Mhz/1.4Ghz บนวิทยุเดียว
ความถี่ความถี่กระโดดกระจายสายสี (FHSS) เป็นทางเลือกที่ดีที่สุดสําหรับความคุ้มกันต่อเสียงและการรบกวน.FD-7800 คุณสมบัติที่มี FHSS และเทคโนโลยีการรวมตัวนําเทคโนโลยี CAซึ่งสามารถรวมตัวนําสายพานความกว้าง 20MHz ไปด้วยกันเพื่อให้ได้ความกว้างความกว้างของตัวนําสายไร้สาย 40MHzพวกเขาได้ปรับปรุงอัตราการถ่ายทอดอัพลิงค์และดาวน์ลิงค์ได้อย่างมีประสิทธิภาพ และเพิ่มความแข็งแรงและความสามารถในการปรับปรุงสิ่งแวดล้อมของระบบการถ่ายทอดไร้สายทั้งหมด
ลักษณะ
FD-7800 เป็นเครือข่าย 2x2 MIMO แบบไร้สายแบบ ad hoc ใช้โหมดทํางานแบบ dual-mode และ dual-band และรองรับโหมด star และโหมดเครือข่าย ad hoc
ทุกหน่วยได้จัดการเส้นทางโดยอัตโนมัติ ผ่านชั้นลิงค์ ทําให้ไม่ต้องใช้การปรับแต่งด้วยมือ และสามารถสร้างเครือข่ายสื่อสารได้อย่างรวดเร็วตลอดเวลา และทุกที่
FD-7800 สามารถรองรับได้ถึง 64 หน่วย, ถึง 6 ระดับการกระโดด, ความกว้างแบนด์วิทรวมของอัพลิงค์และดาวน์ลิงค์สูงถึง 100 Mbps, และระยะทางการสื่อสารสามารถถึง 10 กม.
มันให้ช่องทางการส่งข้อมูล IP ที่โปร่งใส สําหรับการใช้งานชั้นบน เช่น วิดีโอและข้อมูลลําดับ
การใช้งาน
การขยายสายไร้สาย Ethernet
การสื่อสารและการบริหารเรือ UGV
การสื่อสารของทีมเคลื่อนที่
การสื่อสารไร้สายของ UAV
เทเลเมทรีไร้สาย
วิดีโอไร้สาย
ระบบควบคุม
รายละเอียด
| เครื่องไร้สาย | |
| เทคโนโลย | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE |
| การเข้ารหัส | ZUC/SNOW3G/AES(128) ชั้น 2 แบบเลือก |
| อัตราข้อมูล | สูงสุด 120Mbps ((Uplink และ Downlink) |
| ระยะการสื่อสาร | ระยะทางจากอากาศสู่พื้นดิน 10 กม. NLOS ดินไป ดิน 1-3 กม. |
| ค้อน | 32 node |
| MIMO | 2x2 MIMO |
| พลังงาน RF | 23dBm±2 (2w, 5w หรือ 10w ตามคําขอ) |
| ความช้า | ปลายสู่ปลาย≤5ms-15ms |
| การปรับปรุง | QPSK ปรับปรุง 16QAM, 64QAM |
| ป้องกันการขัดขวาง | FHSS ((Frequency Hop Spread Spectrum) ความถี่ที่กระโดดกระจาย |
| ความกว้างแบนด์วิธ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| การบริโภคพลังงาน | 5 วัตต์ |
| ไฟฟ้าเข้า | DC5-32V |
| ขนาด | 72*60*10 มิลลิเมตร |
| น้ําหนัก | 33 กรัม |
| ข้อมูลลําดับ | RS232/TTL |
| การสื่อสาร | การสื่อสารแบบ Full Duplex |
| อัตราการเพิ่มและลด | 2D3U / 3D2U / 4D1U / 1D4U |
| การสร้างใหม่โดยอัตโนมัติ | การตั้งค่าใหม่โดยอัตโนมัติหลังจากความล้มเหลวของลิงค์/การจัดตั้งเครือข่ายใหม่หลังจากความล้มเหลวของลิงค์ |
| ความถี่ระยะสองสาย | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| อินเตอร์เฟซ | |
| RF | 2 x SMA |
| Port LAN | 2x Ethernet Port |
| คอมมาร์ต | 1xCOMUART ระดับ TTL 3.3V 1 บิตเริ่มต้น 8 บิตข้อมูล 1 บิตหยุด ไม่มีการตรวจสอบความเท่าเทียม Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 สามารถตั้งค่าได้) |
| ไฟฟ้าเข้า | 1xDC INPUT: DC5-32V |
| ความรู้สึก | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| สิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -40°C~+80°C |
วิดีโอ
|
|
