| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-780X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

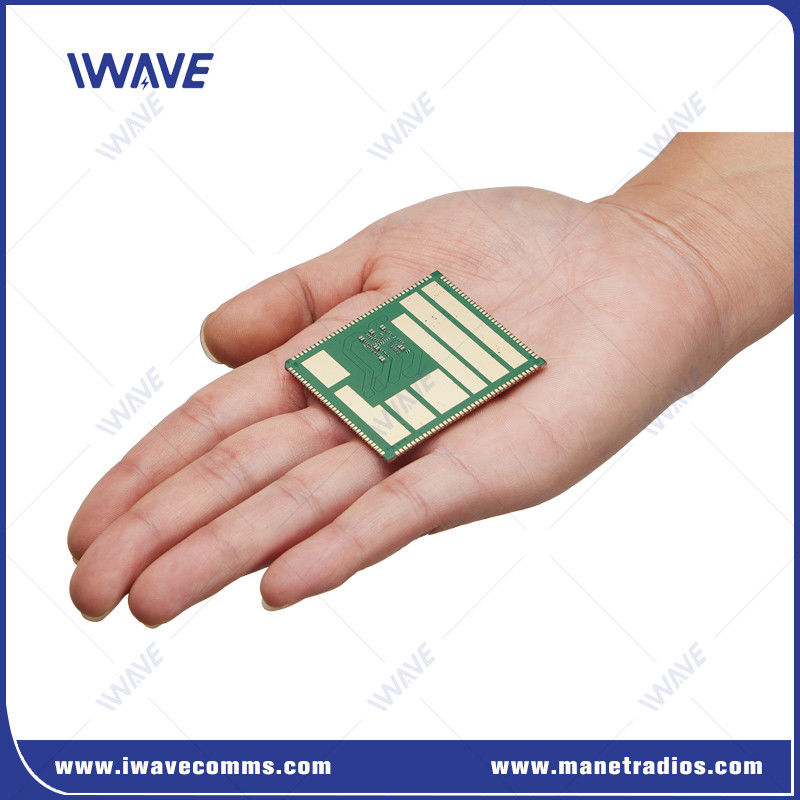

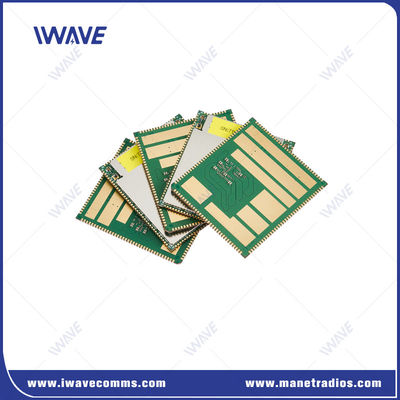

23g 2X2 MIMO จุดต่อจุดหลาย จุด โบอร์ดพัฒนา SOC ไร้สาย
คําแนะนํา
FDM-680X เป็นพานพัฒนา SOC แบบไร้สาย MIMO IP PtMP ขนาด 2x2 200MW ที่คอมแพคต์ ซึ่งถูกออกแบบมาเพื่อการสื่อสารระยะไกลและภารกิจอากาศที่มีปริมาณข้อมูลสูงการปรับปรุงพลังงานสูงกว่า, เช่นรุ่น MIMO 10W, ยังมีอยู่
ระบบนี้ใช้สถาปัตยกรรม FPGA และรองรับความสามารถหลายรูปแบบคลื่น, การทํางาน ultra-wideband, และกระโดดความถี่ความเร็วสูงใน topology ดาว.มันสามารถส่งข้อมูลและวิดีโอได้ทั้งจุดต่อจุด, จุดต่อหลายจุด, และระบบเครือข่ายหลายจุดต่อหลายจุด ทําให้มันเหมาะสมสําหรับการแก้ไขการสื่อสารที่ยืดหยุ่นและปรับขนาด
ขนาด 52*46*2.9mm ทําให้มันเล็กที่สุด OEM โมดูลวิทยุเบนด์กว้างและผู้สมัครที่ดีสําหรับการบูรณาการระบบในระบบขนาดเล็กไร้ผู้คนเพื่อทํางานในสภาพแวดล้อมที่ท้าทายเช่นการตรวจสอบภายในอาคารหรืออุโมงค์.
ข้อดีของSOC แบบไร้สาย
|
|
 |
การระบุSOC แบบไร้สาย
|
หน้าที่ |
คําอธิบาย |
รายละเอียด |
|
ขนาด PCB |
46.58±0.15 มิลลิเมตร 52.00±0.15 มิลลิเมตร 2.90±0.10 มิลลิเมตร |
|
|
RF |
ความถี่ |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
ระดับพลังงาน RF |
23dBm±2 ((1.4 GHz) |
|
|
23dBm±2 ((600MHz) |
||
|
ความรู้สึก |
1Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200จุดความถี่) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
อินเตอร์เฟซ |
UART |
3 |
|
HSIC |
USB 2.0 ความเร็วสูง |
|
|
USB |
USB 2.0 ความเร็วสูง |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
แอนเทนนา |
2 |
|
|
พลัง |
VSYS |
3.7V ~ 4.35V ((แนะนํา 4V) |
|
D1V8A |
1.8V การออกกําลัง |
|
|
D2V85A |
2.85V การออกกําลัง |
|
|
VCC_D3V3 |
3.3V การออกกําลัง |
|
|
5V_FEM |
การใช้พลังงานชิป RF PA |
|
|
สายด่วน master-slave |
การตั้งค่าหน่วยกลาง |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
อัตราข้อมูล |
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
|
|
ความจุ |
รองรับจํานวนหน่วยเครือข่าย N≥2 และสูงสุด 64 หน่วยบริการหรือ 63 หน่วยภาวะ IDLE |
|
|
ระบบสื่อสาร |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
|
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
||
|
การเข้าถึง |
สนับสนุน multiple slave node ในการเข้าถึงเครือข่าย ในเวลาเดียวกัน |
|
|
อัตราข้อมูล |
สล็อปเน็ตและเมสเตอร์เน็ตทั้งหมดแบ่งปันการทํางาน ความกว้างแบนด์ในทิศทางเดียว ขณะเดียวกันด้านบนและด้านล่าง (20Mhz ไม่ต่ํากว่า 100Mbps) |
|
|
สถานะการเชื่อม |
ทุกหน่วยในเครือข่ายจะเชื่อมต่อกันตลอดเวลา |
|
|
การควบคุมพลังงาน |
ปรับปรับการส่งพลังงาน |
|
|
เริ่มต้น |
ทั้ง master node และ slave node รองรับการตั้งค่าล่วงหน้า |
|
|
พลังงานคงที่ |
การตั้งค่าพลังงานคงที่ (เปลี่ยนแค่ master node) |
|
|
ความถี่คง |
การตั้งค่าความถี่ล็อค |
|
|
|
