| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-610X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

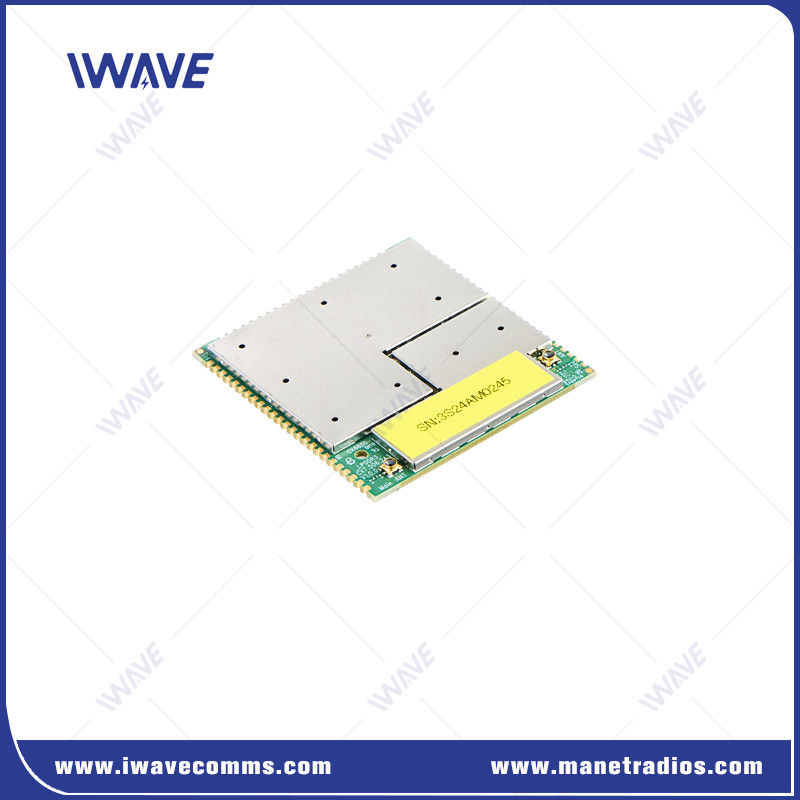

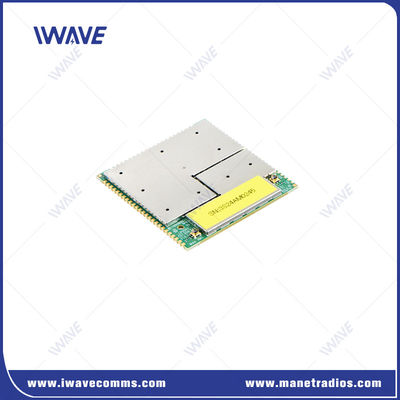

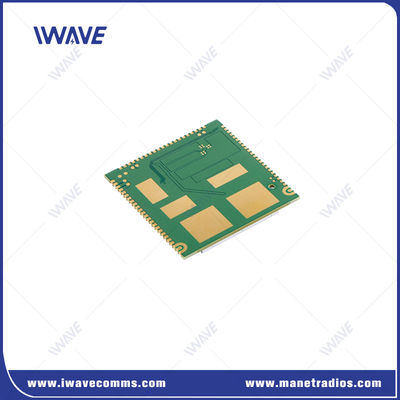

การพัฒนา Advanced Soc Board Transceiver สําหรับหุ่นยนต์ขนาดเล็กมาก
คําแนะนํา
เครื่องรับสัญญาณ FD-610X Soc Development Board เป็นเครื่องรับสัญญาณอุตสาหกรรมชั้นใหม่ที่ออกแบบโดยเฉพาะสําหรับแพลตฟอร์มหุ่นยนต์มันคือวิทยุที่กําหนดด้วยโปรแกรม ซึ่งพัฒนาจากคลื่นแบบ MANET MESH ที่แข็งแรงมากมันยอดเยี่ยมการใช้งานความกว้างแบนด์เวทของช่องทางที่มีอยู่ ซึ่งหลีกเลี่ยงการชนกัน และให้ความช้าของแพ็คเก็ตข้อมูลที่สั้นและคาดเดาได้ความกว้างของแบนด์วิดพร้อมกับระบบป้องกันการขัดขวางที่ทันสมัย (IAS) ทําให้การสื่อสารมีประสิทธิภาพสูงสุดในสภาพแวดล้อมที่มีความขัดแย้ง และให้ความคุ้มกันต่อการโจมตีทางอิเล็กทรอนิกส์ (EA).
FD-610X Soc Development Board ทํางานยังไง?
|
FD-610X คณะกรรมการพัฒนา Socได้ถูกออกแบบให้เป็นคู่กับแพลตฟอร์มคอมพิวเตอร์คู่สนับสนุน, ลงตัวกับเครื่องควบคุมการบินที่ฉลาด หรือบูรณาการในแพลตฟอร์มหุ่นยนต์บนพื้นดิน
ผลก็คือโซลูชั่นที่สามารถปรับขนาดได้ สําหรับการเชื่อมต่อหุ่นยนต์ระยะไกลที่ทนทาน และการถ่ายทอดวิดีโอ HD ผ่านระยะไกลที่ไม่ใช่สายตาในสภาพแวดล้อมที่ท้าทายและหนาแน่น.
|
 |
การใช้งาน
มินิ UAS
เครื่องบินไร้คนขับ
UGV
การขยายสายไร้สาย Ethernet
เทเลเมทรีไร้สาย
NLOS การถ่ายทอดวีดีโอไร้สาย
ระบบควบคุมไร้สาย
รายละเอียด
|
การส่ง |
อุปกรณ์รับภาพของโมดูลควบคุมหลักสําหรับการรับข้อมูลและการรหัส |
กล้อง |
|
โมดูลควบคุมหลักส่งข้อมูลที่เข้ารหัสไปยัง FD-610X ผ่านอินเตอร์เฟซ USB หรือ HSIC |
อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
|
FD-610X ส่งข้อมูลภาพที่เข้ารหัสไปยังปลายรับผ่านอินเตอร์เฟซอากาศ |
||
| การรับ | จุดรับ FD-610X รับข้อมูลภาพที่โค้ด แล้วส่งมันไปยังโมดูลควบคุมหลักอย่างโปร่งใส | |
| FD-610X ส่งข้อมูลไปยังโมดูลควบคุมหลักผ่าน USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
|
หลังจากโมดูลควบคุมหลักได้รับข้อมูล มันทําการถอดรหัสและแสดงภาพ |
||
| ขนาด PCB | 43.40*45.00*3.00 มิลลิเมตร | |
| RF | ความถี่ | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826 MHz |
||
|
พลังงาน RF |
25dBm | |
|
ความรู้สึก (การเข้าถึง) |
2.4Ghz ((24415 ช่อง) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
การเข้าถึง |
|
1.4Ghz ((14379 ช่อง) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
การเข้าถึง |
|
|
800Mhz ((8160 ช่อง) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
การเข้าถึง |
|
อินเตอร์เฟซ |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 ความเร็วสูง |
|
|
สหรัฐ |
USB 2.0 ความเร็วสูง |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
แอนเทนนา |
2 |
|
|
