| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟไอเอ็ม-2450 |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ดี/พี, ที/ที |

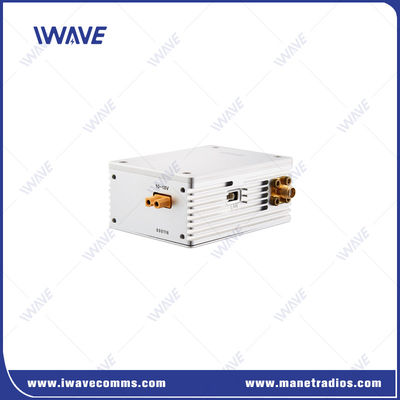

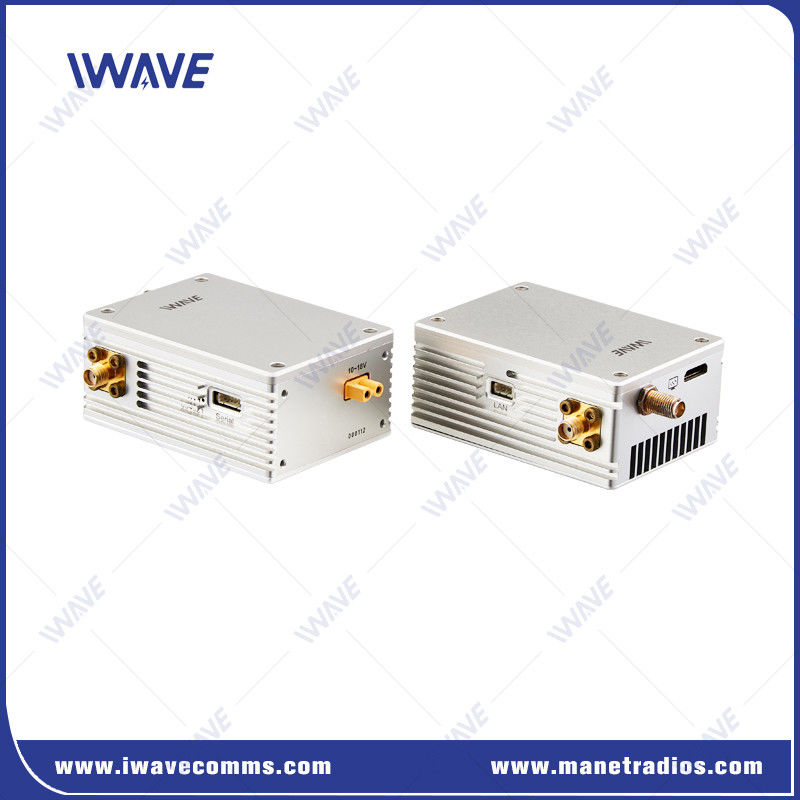

เครื่องส่งวิดีโอ Drone ระยะยาว 50 กม. HDMI และ SDI
คําอธิบาย
IWAVE FIM-2450 Drone HDMI และ SDI เครื่องส่งวิดีโอและการเชื่อมต่อข้อมูลลําดับลง ให้ช่องทางวิดีโอและการควบคุมที่แข็งแกร่งสําหรับ Drone ใหญ่ ((VTOL / Drone ปีกคง) ด้วย HDMI, SDI และ IP วิดีโออินทุ้นส่งวิดีโอ Full HD และข้อมูลการควบคุมการบิน MAVLINK สื่อสื่อโทรศัพท์มือถือไร้สาย โดยไม่ต้องมีพื้นฐานใด ๆ ในระยะ 50 กม..
เครื่องส่งกล้อง Drone FIM-2450 ใช้เทคโนโลยี TDD-COFDM ที่ดีขึ้นซึ่งทําให้ FIM-2450 สามารถรองรับความเร็วสูงถึง 6 Mbps ในช่องวีดีโอ และความแข็งแรงสูงสุดในช่องควบคุมเมื่อระยะทางอยู่ในระยะ 50 กม..
เครื่อง FIM-2450 น้ําหนักเพียง 160 กรัม
ช่องวิดีโอสามารถเชื่อมต่อได้ง่ายผ่านอินเตอร์เฟซ HDMI, อินเตอร์เฟส SDI และอินเตอร์เฟส Ethernet. อินเตอร์เฟสลําดับสามารถใช้สําหรับช่องควบคุม.
ลักษณะสําคัญ
|
• แอนเทนเน่ Tx และแอนเทนเน่ Rx สองตัว • H.264+H.265/FPGA Encoding ที่มีประสิทธิภาพสูง |
 |
การทํางานในช่วงความเร็ว 800Mhz และ 1.4G
เครื่องส่งวิดีโอระยะไกล FIM-2450 ใช้ช่วงความถี่ 806 ถึง 826Mhz และ 1428-1448Mhz เพื่อหลีกเลี่ยงการแทรกแซงระบบควบคุมเครื่องบิน ซึ่งมักจะเป็น 2.4 GHz
FHSS สําหรับการป้องกันการขัดแย้ง
อัตโนมัติความถี่กระโดดกระจายกระจายกระจาย (FHSS) จะเลือกช่องทางที่ดีที่สุดที่มีให้ใช้ในการป้องกันการแทรกแซง
SDI/HDMI/IP ทางเข้ากล้อง
การเข้าวีดีโอ: การเข้า Ethernet สําหรับกล้อง IP การเข้า mini HDMI สําหรับกล้อง HDMI และการเข้า SMA สําหรับกล้อง sdi
การออกวิดีโอ: HDMI, SDI และ Ethernet
การควบคุมการบิน
FIM-2450 มี 2 สนาม serial full duplex สามารถส่งสัญญาณการควบคุมโดยไร้สายสําหรับเครื่องควบคุมการบินที่ติดตั้งบน UAV4.8/4, Apm28, ฯลฯ การสนับสนุนซอฟต์แวร์บนพื้นที่ โครงการวางแผนภารกิจและ QGround
การส่งข้อมูลที่เข้ารหัส
เครื่องส่งวิดีโอดรอนดิจิตอล FIM-2450 ใช้ AES128 สําหรับการเข้ารหัสวิดีโอ เพื่อให้แน่ใจว่า ไม่มีใครที่ไม่ได้รับอนุญาต สามารถจับกุมการส่งวิดีโอของคุณได้
การใช้งาน
ดรอนวีดีโอดาวน์ลิงค์ คือการถ่ายทอดวีดีโออย่างแม่นยําและรวดเร็ว จากที่หนึ่งไปยังที่อื่น เพื่อให้คนบนพื้นดินเห็นชัดเจนว่าเกิดอะไรขึ้นในเวลาจริงเครื่องส่งวิดีโอของโดรน ยังเรียกว่า "ตา" ของโดรน. มันมีบทบาทสําคัญในกรณีฉุกเฉิน เช่น การตรวจสอบสายท่อน้ํามัน การตรวจสอบแรงดันสูง การตรวจสอบไฟป่า และอื่นๆ ด้วยการถ่ายทอดวีดีโอในเวลาจริงคนบนพื้นดินสามารถตอบสนองได้อย่างรวดเร็ว เมื่อเหตุการณ์ฉุกเฉินเกิดขึ้น.
รายละเอียด
| ความถี่ | 800Mhz | 806 ~ 826MHz |
| 1.4Ghz | 1428~1448MHz | |
| การต่อต้านการแทรกแซง | การกระโดดความถี่ | |
| ความกว้างแบนด์วิธ | 8MHz | |
| พลังงาน RF | 2W | |
| ระยะการส่ง | 50 กิโลเมตร | |
| อัตราวันที่ | 6Mbps (แบ่งปันโดยวิดีโอ, Ethernet และข้อมูลเรียงลําดับ) การถ่ายทอดวิดีโอที่ดีที่สุด: 2.5Mbps | |
| อัตรา Baud | 115200 | |
| ความรู้สึกต่อ Rx | - 104dbm | |
| อัลกอริทึมความอดทนความผิดพลาดแบบไร้สาย | การแก้ไขความผิดพลาด FEC แบบต่อเนื่อง / การแก้ไขความผิดพลาด Super Codec วิดีโอ | |
| ความช้าของวิดีโอ | ความช้าทั้งหมดสําหรับการรหัส + การส่ง + การแก้ไข 720P/60 < 50 ms 720P/30 <40 ms 1080P/60 < 80ms 1080P/30 <50ms |
|
| เวลาในการสร้างลิงค์ | < 1s | |
| การปรับปรุง | QPSK ลิงค์ขึ้น/ลิงค์ลง | |
| รูปแบบการบดภาพ | เอช264 | |
| สเปซสีวิดีโอ | 4:2:0 (ตัวเลือกที่ 4:2(2) | |
| การเข้ารหัส | AES128 | |
| เวลาเริ่มต้น | 15s | |
| พลัง | DC-12V (718V) | |
| อินเตอร์เฟซ | อินเตอร์เฟซบน Tx และ Rx เหมือนกัน1* Video input/Output: Mini HDMI 1* Video input/Output: SMA (SDI) 1* อินเตอร์เฟซการใส่พลังงาน 2*อินเตอร์เฟซแอนเทนนา: SMA 2* ซีเรียล (3.3VTTL) 1*LAN (100Mbps) |
|
| ตัวชี้วัด | ตัวชี้ระดับสภาพ PowerWireless Link | |
| การบริโภคพลังงาน | Tx: 17W ((Max) Rx: 16W | |
| อุณหภูมิ | การทํางาน: -40 ~ + 85 °C การเก็บ: -55 ~ + 100 °C | |
| ขนาด | Tx/Rx:73.8 x 54 x 31 มิลลิเมตร(ไม่รวม SMA & พล็อกพลังงาน) | |
| น้ําหนัก | Tx/Rx: 160 กรัม | |
| การออกแบบกล่องโลหะ | เครื่องมือ CNC | |
| กล่องเหล็กเหล็กอัลลูมิเนียมคู่ | ||
| อุปกรณ์ Anodizing แบบนํา | ||
|
|
