| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-605PTM |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ดี/พี, ที/ที |

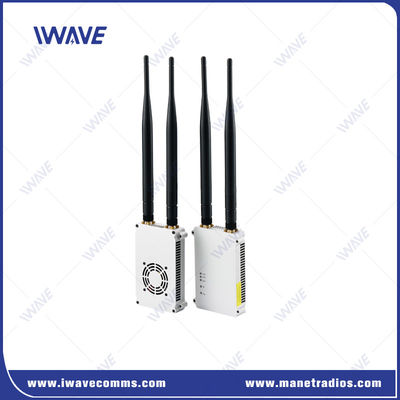

30km Ethernet TCPIP และ UDP ข้อมูลควบคุมการบิน และ HD Drone Video Transmitter
คําอธิบาย
FDM-605PTM เป็นเครื่องบินไร้สายพานระยะยาวจุดต่อจุดฐานวิทยุดิจิตอล Ethernet data downlink บนเทคโนโลยีการสื่อสารไร้สาย TDD-COFDM4GHz (1420 ~ 1530MHz) และเหมาะสําหรับระยะไกล, การใช้งานโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการ,ขนาดเล็ก, การบริโภคพลังงานต่ํา, ความมั่นคงสูงและความรู้สึกในการรับ. มันสนับสนุนข้อมูล TCPIP / UDP Ethernet สองทางและการส่งข้อมูลลําดับ duplex.
ลักษณะสําคัญ
|
 |
ความช้าต่ําจากปลายไปปลาย
● ความช้าจาก tx ถึง rx ต่ํากว่า 33ms
● การ บันทึก เอนโทรปี CABAC และ อัตรา การ กด ที่ สูง เพื่อ รับประกัน คุณภาพ วิดีโอ ที่ สูง ใน อัตรา บิต เรท ที่ ต่ํา
● แต่ละเฟรมถูกโค้ดให้มีขนาดเท่ากัน เพื่อไม่ให้มีความยืดหยุ่นเพิ่มเติมในช่องไร้สายที่เกิดจากเฟรมขนาดใหญ่ I
● การปรับรหัสความเร็วสูงสุดให้กับเครื่องแสดง
การสื่อสารระยะไกล
การปรับปรุงแบบพัฒนา FEC Alogrithm PA ที่มีประสิทธิภาพสูง และโมดูล RF ที่มีความรู้สึกสูง เพื่อรักษาความมั่นคงและความยาวไกลของสายไร้สายระหว่างหน่วยอากาศกับสถานีควบคุมพื้นดิน
อุณหภูมิการทํางาน -40 °C ~ + 85 °C
ชิปและส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดถูกออกแบบพิเศษด้วยเกรดอุตสาหกรรม ทนทาน -40 °C ~ 85 °C
ท่าเรือต่าง ๆ
FDM-605PTM มี RJ45 และ TTL สองทิศสายสายสายสายสาย และ RS232 Port แบบนี้สามารถส่งข้อมูลแบบสายสายและ Ethernet โดยใช้ TCP/IP/UDPSMA Port อินเตอร์เฟซสามารถเชื่อมต่อตรงแอนเทนนาหรือสายไฟเดอร์.
การใช้งาน
FDM-605PTM เป็นเครื่องส่งวิดีโอ Drone Ethernet สองทิศที่ให้การส่งวิดีโอที่แข็งแกร่งสําหรับระยะไกล
มันเป็นทางออกที่เหมาะสมสําหรับ Drones และยานบินไร้คนขับ (UAV) เครื่องบินไร้คนขับ (UGV) วิดีโอไร้สายระยะไกลและเทเลเมตรีย์ และการใช้งานที่สําคัญและปลอดภัย
รายละเอียด
| ความถี่ | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| พลังการส่ง RF | 33dBm ((อากาศต่อพื้น 30-50km) |
| ความกว้างแบนด์วิทของความถี่ | 1.4/3/5/10/208MHz |
| แอนเทนนา | 1T2R |
| ปรับอัตราบิต | การปรับซอฟต์แวร์ |
| การเข้ารหัส | AES128 |
| รูปแบบการส่ง | จุดต่อจุด และ จุดต่อจุดหลายจุด |
| เวลาเริ่มต้น | 25s |
| เวลาในการสร้างลิงค์ | < 1s |
| การตรวจสอบความผิดพลาด | LDPC FEC |
| ข้อมูลลําดับ | TTL: 0-3.3v |
| RS232: ±13V | |
| อีเทอร์เน็ต | รองรับ TCP/IP/UDP |
| อัตราการส่ง | 30Mbps |
| ความรู้สึก | - 100dbm@4Mhz |
|
|
- 95dbm@8Mhz |
| แอนเทนนา | 1T2R ((Omni Antenna) |
| พลัง |
DC12V-30V
|
| การบริโภคพลังงาน | TX: 12 วัตต์ |
|
|
RX: 12 วัตต์ |
| อุณหภูมิ | อุณหภูมิการทํางาน: -40 - + 85 °C |
| อุณหภูมิการเก็บรักษา: -55 - +85°C | |
| อินเตอร์เฟซ | อินเตอร์เฟซการใส่พลังงาน × 1 |
|
|
อินเตอร์เฟซแอนเทนนา × 1 |
|
|
TTL ท่าเรือสองทิศ × 2 |
|
|
RS232 อินเตอร์เฟซ x 1 ((TTL และ RS232 ไม่สามารถใช้ได้ในเวลาเดียวกัน) |
|
|
Ethernet Port x1 |
| ตัวชี้ | ไฟแสดงพลังงาน |
| ตัวแสดงสถานะการเชื่อมต่อ ((4, 5, 6) | |
| ตัวชี้วัดความแข็งแรงของสัญญาณ ((1, 2, 3) | |
| การออกแบบกล่องโลหะ | เทคโนโลยี CNC |
| กล่องสแตนเลสอลูมิเนียมสองชั้น | |
| เครื่องประกอบการ anodizing | |

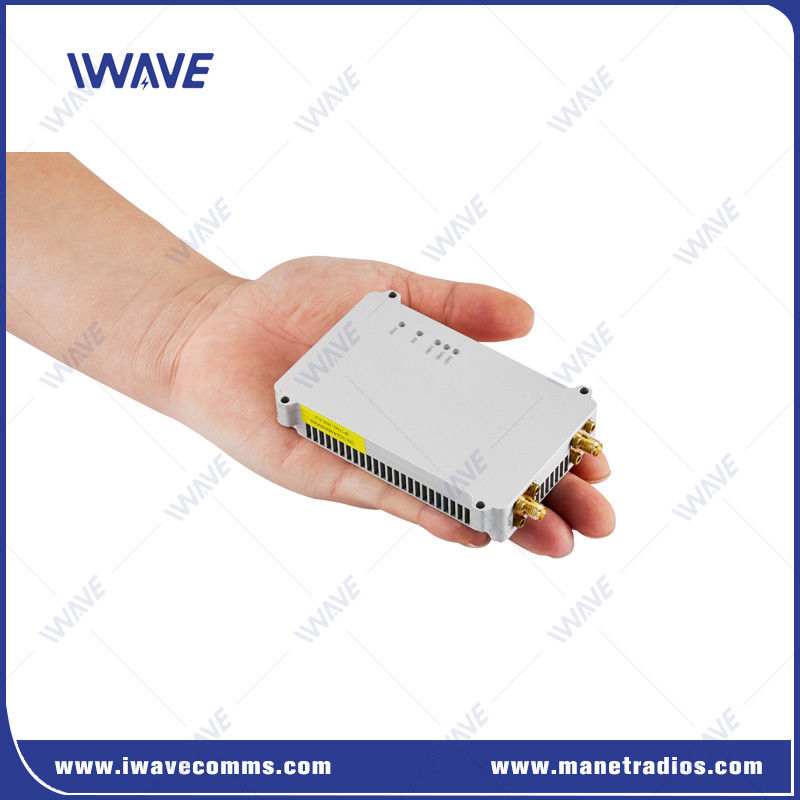

| ขนาด |
110*70*18 มิลลิเมตร
|
|
น้ําหนัก |
TX: 150 กรัม |
| Rx: 150 กรัม |
|
|
