| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟไอเอ็ม-2450 |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ดี/พี, ที/ที |

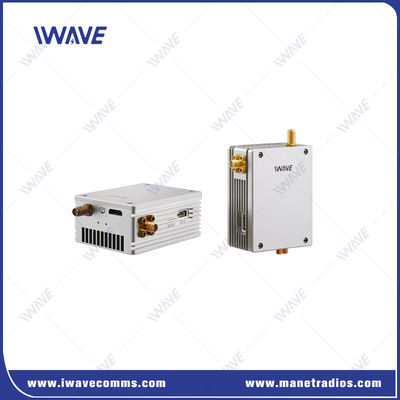

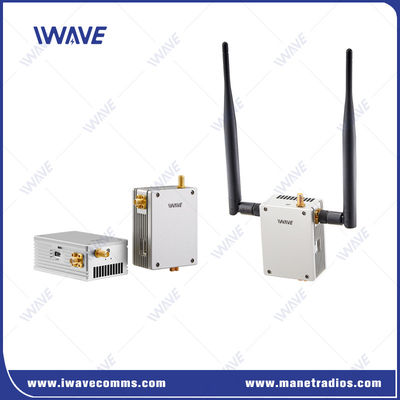

เครื่องส่งวิดีโอ UAV ขนาด 30 กม. สําหรับ HDMI SDI 1080P Video และ Telemetry Mavlink Data
คําอธิบาย
FIM-2450 เป็นเครื่องส่งวิดีโอแบบโดรนสําหรับระยะทางยาว 30-50 กม.มันนํามาตรฐานคุณภาพการออกอากาศและความแข็งแรงในการพัฒนาอย่างรวดเร็วและหลากหลาย UAV สนามวีดีโออากาศ. เป็นเครื่องยนต์ UAV มืออาชีพที่เชื่อมโยงวีดีโอ HD ด้วยลักษณะเบา, พื้นและแข็งแกร่ง.ทั้งหน่วยอากาศและหน่วยพื้นที่ที่ติดตั้งแอนเทนเนียไฟเบอร์ออมนี่ สามารถรับประกันระยะทางจากอากาศสู่พื้นที่ 30-50 กม..
ความถี่ในการทํางาน 2.405-2.479Ghz สามารถปรับด้วยโปรแกรม
สายพานต่าง ๆ ที่มี HDMI, LAN และสายพานลําดับแบบเต็ม duplex ทําให้ผู้ใช้สามารถใช้ภาระประโยชน์ที่แตกต่างกันบน Drone ได้
ความยืดหยุ่นสั้น กับความยืดหยุ่น 50ms สําหรับวิดีโอ 1080P
ลักษณะสําคัญ
|  |
ความช้าต่ํา
การสื่อสารระยะไกล
การปรับปรุงแบบที่ทันสมัย PA ที่ทํางานได้ดี FEC Alogrithm และโมดูล RF ผู้รับที่มีความรู้สึกสูง
-40 °C ~ + 85 °C อุณหภูมิการทํางาน
ชิปเซ็ต อิเล็กทรอนิกส์ และส่วนประกอบทั้งหมดมีเกรดอุตสาหกรรม ทนทาน -40 °C ~ 85 °C
ท่าเรือต่าง ๆ
เครื่องส่งวิดีโอ HDMI เครื่องบินไร้คนขับ FIM-2450 มี HDMI, SDI, LANผู้ใช้สามารถรับภาพถ่ายสดและควบคุมการบินบนพื้นดิน ผ่านการวางแผนภารกิจหรือ QGround ในขณะเดียวกัน.
การใช้งาน
ออกแบบพิเศษสําหรับ UAV สากลเพื่อพื้น LOS 30-50km HD วิดีโอและข้อมูลการควบคุมการบินส่งสําหรับการถ่ายภาพจากอากาศ ข่าว กิจกรรมกีฬา การสืบสวนลับ การเฝ้าระวังวีดีโอการถ่ายทอดวีดีโอแบบไร้สายในเวลาจริง และสาขาอื่นๆ.
เหมาะสําหรับ UAV ระยะไกลขนาดกลางและขนาดใหญ่ เช่น UAV Multi-rotor, UAV ปีกคง และ VTOL UAV ปีกคง เป็นต้น
รายละเอียด
| ความถี่ | 2.4GHz (2.402-2.482GHz) |
| การตรวจสอบความผิดพลาด | LDPC FEC/Video H.264/265 การแก้ไขความผิดพลาดที่ยิ่งใหญ่ |
| พลังงานส่ง RF | 33dBm |
| การบริโภคพลังงาน | TX: 19Watt / RX: 8Watt |
| ระยะทาง | 30-50km ((หมายเหตุ: ระยะทางที่แท้จริงเกี่ยวข้องกับสิ่งแวดล้อม) |
| ความกว้างแบนด์วิธ | 4/8MHz |
| แอนเทนนา | 1T: แอนเทนนาทุกทิศทาง 1R: แอนเทนนาทุกทิศ หรือ แอนเทนนาแพนล์ |
| วิดีโอ Input/Output | ในเครื่อง HDMI mini TX/RX หรือ FFC เปลี่ยนเป็น HDMI-A TX/RX |
| สเปซสีวิดีโอ | พื้นฐานที่ 4:2:0 |
| วิดีโอคอมเพรส | AVC เพิ่ม H.265 Feature TS stream |
| การเข้ารหัส | AES128 |
| รูปแบบการส่ง | จุดต่อจุด |
| เวลาเริ่มต้น | 25s |
| เวลาในการเชื่อมต่อใหม่ | ต่ํากว่า 1s หลังจากสัญญาณได้รับการฟื้นฟู |
| อัตราความช้าจากปลายไปปลาย | 50-70ms สําหรับ1080P60/720P60 การรหัสและถอดรหัส |
| อัตราการส่ง | 3/6Mbps |
| มี ความ สัมผัส | -98dbm@4Mhz |
| - 95dbm@8Mhz | |
| ฟังก์ชันสองทาง | สนับสนุนข้อมูลวีดีโอและดูเพล็กซ์พร้อมกัน |
| ข้อมูล | รองรับ TTL/MAVLINK/Telemetry |
| อินเตอร์เฟซ | 1080P/60 HDMI มินิ × 1 |
| แอนเทนเน่ × 1 | |
| S1 TTL สายด่วนสองทิศ ×1 | |
| RS 232 สายพานลําดับสองทิศ ×1 ((RS 232 และ S1 TTL สายพานลําดับลําดับไม่สามารถใช้ในเวลาเดียวกัน) | |
| Ethernet เป็น RJ45 ใน Windows ×1 | |
| ความแรง input × 1 | |
| ไฟชี้ | สถานะทางเข้า/ทางออก HDMI ((WL Light) |
| ตัวชี้วัดความแข็งแรงของสัญญาณ (( 1, 2, 3) | |
| ตัวแสดงสถานะการเชื่อมต่อ ((5, 6) | |
| บอร์ดวงจรวีดีโอ ชี้วัดการทํางาน ((4) | |
| ไฟแรง | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC) |
| การออกแบบกล่องโลหะ | เทคโนโลยี CNC |
| กล่องสแตนเลสอลูมิเนียมสองชั้น | |
| เครื่องประกอบการ anodizing | |
| พลังงานไฟฟ้า | DC7-18V (แนะนํา DC12V) |
| ระยะอุณหภูมิ | อุณหภูมิการทํางาน: -40 °C ~ + 85 °C |
| อุณหภูมิการเก็บรักษา: -55°C ~ +85°C | |
| ขนาด | Tx/Rx: 74.6 × 72.9 × 22.5 มิลลิเมตร |
| น้ําหนัก | Tx/Rx 146 กรัม |
|
|
