| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-615MT |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |

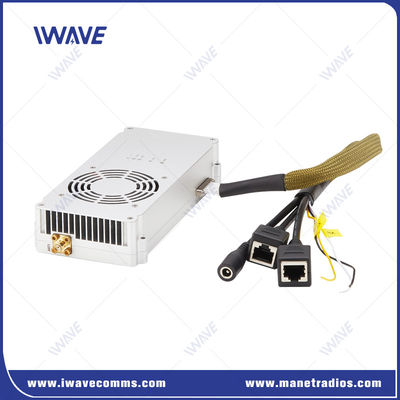

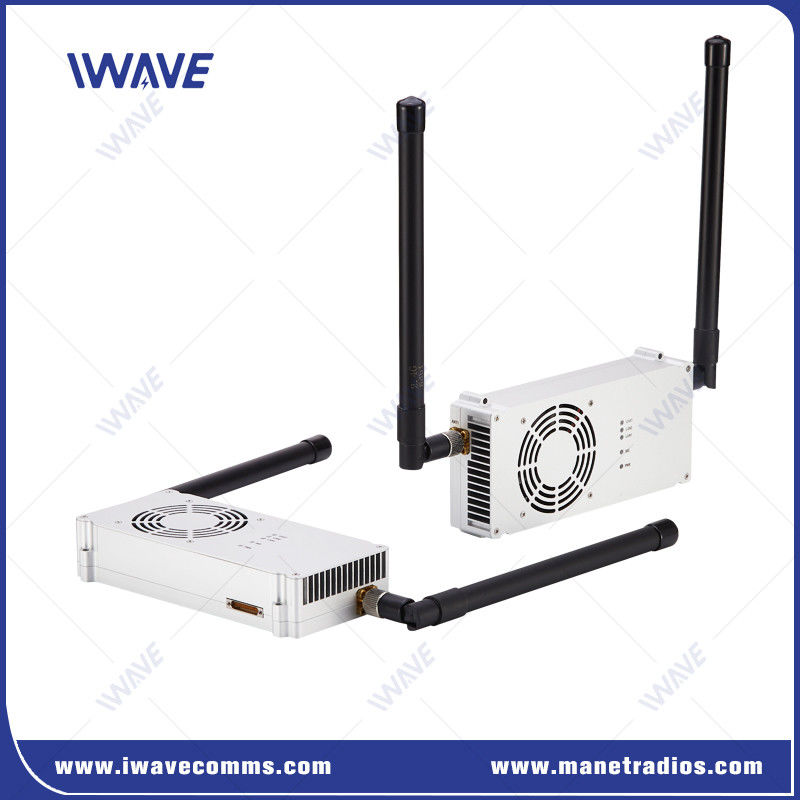

50KM Drone ระยะไกล TCPIP/UDP MIMO IP MESH Link
คําแนะนํา
FD-615MT 50KM Drone ระยะยาว TCPIP/UDP MIMO IP MESH Link สร้างเส้นทางแบบไม่มีศูนย์กลาง การสร้างตัวเอง การปรับตัวเอง และการเยียวยาตัวเอง
เครือข่ายเครือข่ายสื่อสารอัตโนมัติแบบรีเลย์ มีการเคลื่อนไหวแบบไดนามิค, วิดีโอ HD แบบรีเลย์หลายฮอปข้อมูลหลายช่องทางและเสียงความซื่อสัตย์ระหว่างหน่วยที่แตกต่างกันของเครือข่ายเดียวกันในแอพลิเคชั่นที่ซับซ้อน.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
มันมีข้อได้เปรียบอย่างมากในการนําไปใช้ในการส่งสัญญาณไร้สาย VTOL / เครื่องบินโดรนปีกคงที่ / เครื่องบินเฮลิคอปเตอร์ ด้วยน้ําหนักเพียง 280 กรัม
มันมาใน 10W และ 20W รุ่นเพื่อสร้างการเชื่อมโยงการสื่อสารที่เข้ารหัสสําหรับ UAV swarm นอกสายตาในสภาพแวดล้อม RF ที่ซับซ้อน
ลักษณะสําคัญ
มันถูกออกแบบขึ้นอยู่กับมาตรฐานการสื่อสารไร้สาย TD-LTE เทคโนโลยี OFDM และ MIMO มันไม่ได้พึ่งพาสถานีฐานของผู้ดําเนินการใดๆเครือข่ายจะเปลี่ยนเส้นทางโดยอัตโนมัติ โดยใช้ปัจจัยต่างๆ เช่น จํานวนตัวรับและสภาพแวดล้อมของช่อง.
ให้บริการ 50 กิโลเมตรจากอากาศไปยังพื้นดิน Full HD video downlink กับการส่งข้อมูลสองทิศทางสําหรับ VTOL / เครื่องบินไร้คนขับปีกคงที่ / เฮลิคอปเตอร์เพื่อให้คุณสามารถดูและควบคุมสิ่งที่เกิดขึ้นสด.
สินค้า IWAVE IP MESH จะคํานวณและประเมินการเชื่อมต่อปัจจุบันภายในโดยใช้ปัจจัย เช่น ความแข็งแรงของสัญญาณที่ได้รับ RSRP, อัตราการสัมพันธ์สัญญาณกับเสียง SNR และอัตราความผิดพลาดของบิต SERถ้าเงื่อนไขการตัดสินของมันถูกตอบสนอง, มันจะทํางานกระโดดความถี่และเลือกจุดความถี่ที่ดีที่สุดจากรายการ. จะทํางานกระโดดความถี่ขึ้นอยู่กับสภาพไร้สาย. ถ้าสภาพไร้สายเป็นสิ่งที่ดีการกระโดดความถี่จะไม่ได้ดําเนินการจนกว่าเงื่อนไขการตัดสินจะตอบสนอง.
หลังจากการเริ่มต้น, มันจะพยายามที่จะเชื่อมต่อกับจุดความถี่ที่เก็บไว้ก่อน ก่อนการปิดครั้งสุดท้าย.มันจะพยายามใช้จุดความถี่อื่นๆ ที่มีให้ใช้ในการจัดตั้งเครือข่ายโดยอัตโนมัติ.
พลังการส่งของแต่ละโน้ดจะถูกปรับและควบคุมโดยอัตโนมัติตามคุณภาพสัญญาณของมัน |
|
การใช้งาน
การสื่อสารระยะไกล MESH
การติดตามการลาดตระเวนสายไฟฟ้าและน้ํา
การสื่อสารฉุกเฉินสําหรับการดับเพลิง การป้องกันชายแดน และทหาร
การสื่อสารทางทะเล ทุ่งน้ํามันดิจิตอล การจัดทัพเรือ
รายละเอียด
| ความรู้สึก | ||
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| สาธารณะ | เครื่องจักรกล | ||
| เทคโนโลย | MESH ตามมาตรฐานเทคโนโลยี TD-LTE | อุณหภูมิ | -20o ถึง +55oC |
| การเข้ารหัส | ZUC/SNOW3G/AES (128/256) การเข้ารหัสแบบ Layer-2 | ||
| อัตราข้อมูล | 30Mbps (Uplink downlink) | ขนาด | 116*70*17 มิลลิเมตร |
| ความรู้สึก | 10MHz/-103dBm | น้ําหนัก | 190 กรัม |
| ระยะทาง | 50km (อากาศถึงพื้น) NLSO 3km-10km ((จากพื้นไปยังพื้น) ((ขึ้นอยู่กับสภาพแวดล้อมจริง) |
วัสดุ | เงินอะลูมิเนียม anodized |
| ค้อน | 16 หน่วย | การติดตั้ง | การติดตั้งรถยนต์/บนเครื่อง |
| การปรับปรุง | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | พลัง | |
| ป้องกันการกดดัน | การกระโดดความถี่อัตโนมัติ | ||
| พลังงาน RF | 10 วัตต์ | ความดันเข้า | DC 24V ± 10% |
| ความช้า | การส่งสัญญาณแบบกระโดดเดียว≤30ms | การบริโภคพลังงาน | 30วัตต์ |
|
ความถี่ |
อินเตอร์เฟซ |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | อีเทอร์เน็ต | 1xJ30 |
| หมายเหตุ: แผนความถี่รองรับการปรับแต่ง | ไฟฟ้าเข้า | 1 x J30 | |
| ข้อมูล TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| คอมมาร์ต | |
| ระดับไฟฟ้า | 3.3V และเข้ากันได้กับ 2.85V |
| ข้อมูลการควบคุม | TTL |
| อัตราการจ่าย | 115200bps |
| รูปแบบการส่ง | รูปแบบการผ่าน |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูกสับ, ข้อมูลการควบคุมจะถูกส่งในความสําคัญ |
| หมายเหตุ:1. ข้อมูลที่ส่งและรับจะถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นไปได้ Node FD-615MT สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม คุณสามารถกําหนดรูปแบบ |
|
การนิยามอินเตอร์เฟซ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
