| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟไอเอ็ม-2410 |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |

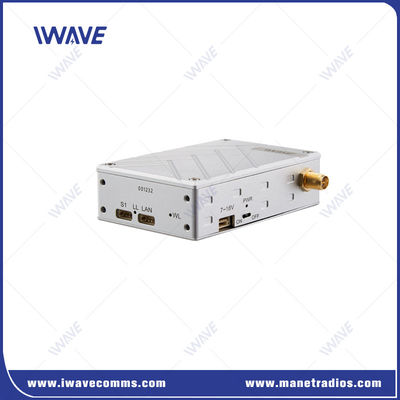

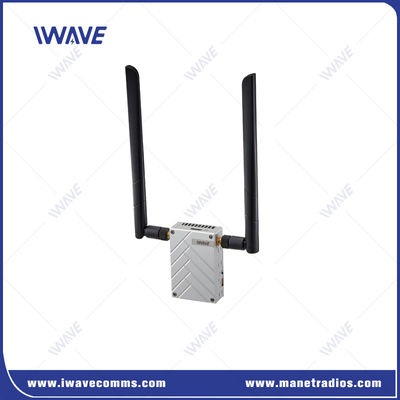

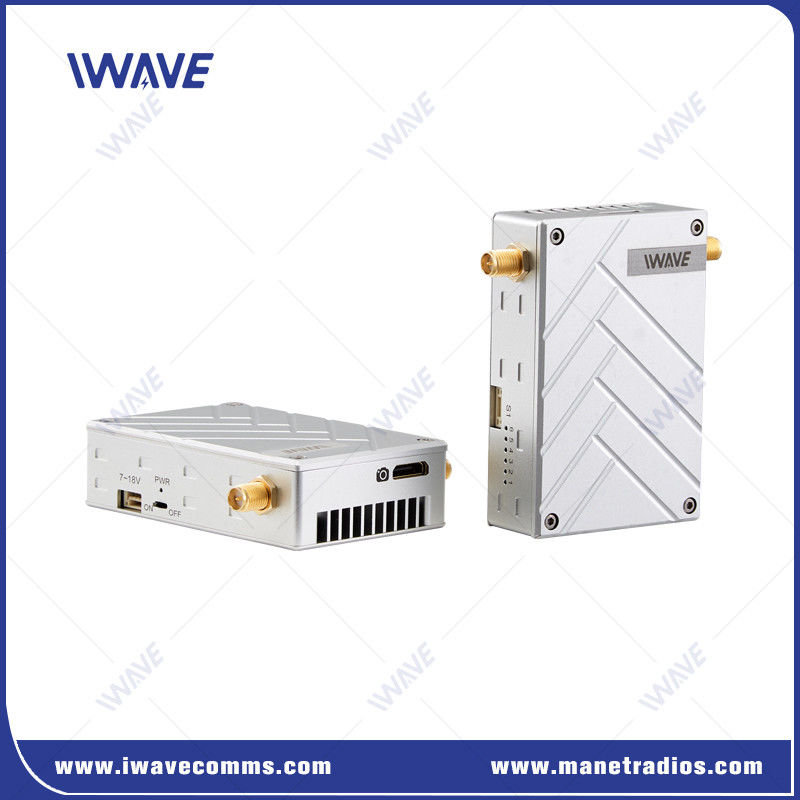

เครื่องส่งวิดีโอ Drone 10km สําหรับกล้อง HDMI และเทเลเมตร
คําแนะนํา
FIM-2410 เป็นเครื่องส่งวิดีโอแบบโดรน 10 กม. สําหรับการส่งวิดีโอ HD และข้อมูลเทเลเมตรีในเวลาจริง
เนื่องจากสัญญาณไร้สายจํานวนมากได้ออกอากาศผ่านช่วง 2.4GHz เพื่อหลีกเลี่ยงการรบกวนFIM-2410 ใช้เทคโนโลยี TDD-COFDM และความรู้สึกสูงเพื่อให้ความมั่นคงของเชื่อมต่อไร้สายในเมืองและสภาพแวดล้อมที่วุ่นวาย.
สายเชื่อมข้อมูลแบบสองทิศที่ผสมผสานด้วยน้ําหนักเบา ((93g) โดยเฉพาะการออกแบบเพื่อให้สามารถดําเนินการได้โดยอิสระสําหรับเครื่องบินไร้คนขับพาณิชย์และอุตสาหกรรม
มีกลไกการเข้ารหัส AES128 เพื่อป้องกันการเข้าถึงวิดีโอไร้สาย โดยไม่ผ่านการอนุญาต และมันยังเข้ากับเครื่องควบคุมการบินมากมายโปรแกรมภารกิจและภาระประโยชน์.
ลักษณะสําคัญ ● อัลการิทึมพิเศษทําให้ 12 กม. มีคุณภาพภาพภาพภาพ 1080P ที่ดีขึ้น ● ติดต่อกับเครื่องจอสมาร์ท ผ่าน HDMI เพื่อการติดตามวีดีโอสด ● ความช้าระยะสั้นจากปลายไปปลาย 15-30ms ● รองรับแบนด์ 2.3Ghz, 2.4Ghz และ 2.5Ghz ที่ไม่ได้รับใบอนุญาต ● เครื่องรับวิดีโอและเทเลเมทรี HD ● รองรับ Pixhawk2/cube/V24.8/4 และ Apm 2.8 ● โปรแกรมสนับสนุนพื้นดิน: แผนการภารกิจและ QGround ● การสื่อสารโดยเครื่องบินไร้คนขับ + การประมวลภาพและการวิเคราะห์ ● การเชื่อมโยงข้อมูลแบบสองทิศทางสําหรับ UAVs และ Drones ที่ใช้กันเอง ● การสนับสนุนอินเตอร์เฟซ Ethernet TCPIP/UDP ● เทคโนโลยี CNC มีตัวเรือนสกัดเหล็กอัลลูมิเนียมสองชั้น ทนต่อการกระแทกที่ดีและระบายความร้อน ● อุณหภูมิการทํางาน: -40°C+85°C ● ขนาดรวม: 72*47x19 มิลลิเมตร ● น้ําหนัก: 93 กรัม |
|
โค้ด Orthogonal Frequency Division Multiplexing (COFDM)
การกําจัดการขัดขวางหลายเส้นทางอย่างมีประสิทธิภาพ แก้ปัญหาประสิทธิภาพ และปรับปรุงความน่าเชื่อถือในการส่งสัญญาณ
ความช้าต่ําจากปลายไปปลาย
● ความช้าจาก tx ถึง rx ต่ํากว่า 33ms
● การ บันทึก เอนโทรปี CABAC และ อัตรา การ กด ที่ สูง เพื่อ รับประกัน คุณภาพ วิดีโอ ที่ สูง ใน อัตรา บิต เรท ที่ ต่ํา
● แต่ละเฟรมถูกโค้ดให้มีขนาดเท่ากัน เพื่อไม่ให้มีความยืดหยุ่นเพิ่มเติมในช่องไร้สายที่เกิดจากเฟรมขนาดใหญ่ I
● การปรับรหัสความเร็วสูงสุดให้กับเครื่องแสดง
การสื่อสารระยะไกล
การปรับปรุงแบบพัฒนา FEC Alogrithm PA ที่มีประสิทธิภาพสูง และโมดูล RF ที่มีความรู้สึกสูง เพื่อรักษาความมั่นคงและความยาวไกลของสายไร้สายระหว่างหน่วยอากาศกับสถานีควบคุมพื้นดิน
อุณหภูมิการทํางาน -40 °C ~ + 85 °C
ชิปและส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดถูกออกแบบพิเศษด้วยเกรดอุตสาหกรรม ทนทาน -40 °C ~ 85 °C

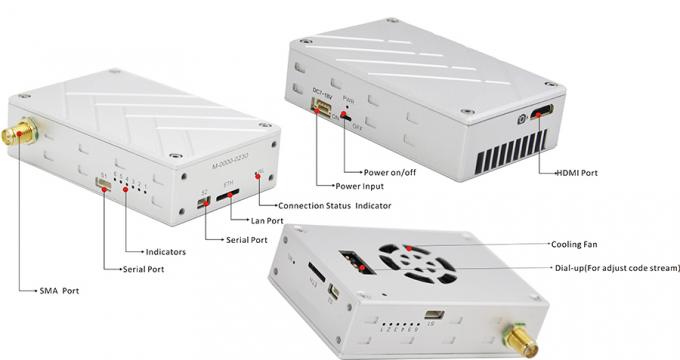

ท่าเรือต่าง ๆ
เครื่องส่งวิดีโอ UAV FIM-2410 มีพอร์ตต่าง ๆ HDMI, LAN และสองพอร์ตลําดับสองทิศสายพานเหล่านี้สามารถส่งข้อมูลวีดีโอและเทเลเมตรี HD ได้ถึง 10 กิโลเมตรระหว่างสถานีพื้นดินและหน่วยอากาศ. การเข้าสายลําดับถูกออกแบบมาเพื่อใช้กับ Cube Autopilot, Pixhawk 2/V24.8/4 ป.ม. 28.
การใช้งาน
เครื่องบินไร้สายที่มีการสตรีมวีดีโอในเวลาจริง มีการใช้งานที่หลากหลายในด้านการถ่ายภาพ การเฝ้าระวัง การเกษตรการช่วยเหลือจากภัยพิบัติและขนส่งอาหารในพื้นที่ห่างไกลหรือยากของเมือง.
รายละเอียดของเครื่องส่งวิดีโอ Drone
| ความถี่ | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz สําหรับตัวเลือกของคุณ |
| การตรวจสอบความผิดพลาด | LDPC FEC/Video H.264/265 การแก้ไขความผิดพลาดที่ยิ่งใหญ่ |
| พลังงานส่ง RF | 1Watt (อากาศถึงพื้นดิน 10-16km) |
| การบริโภคพลังงาน | TX: 10 วัตต์ |
| RX: 6 วัตต์ | |
| ความกว้างแบนด์วิทของความถี่ | 4/8MHz |
| ความช้า | ≤ 15-25ms |
| อัตราการส่ง | 3-5Mbps |
| มี ความ สัมผัส | -100dbm@4Mhz, -95dbm@8Mhz |
| สเปซสีวิดีโอ | พื้นฐานที่ 4:2:0 |
| แอนเทนนา | 1T1R |
| อินเตอร์เฟส Video Input/Output | HDMI mini TX/RX หรือแปลง FFC เป็น HDMI-A RX/TX |
| รูปแบบการยับยับวีดีโอ | H.264+H265 |
| Bitrate | สูงสุด 115200bps (การปรับซอฟต์แวร์) |
| การเข้ารหัส | AES 128 |
| ระยะทางส่ง | ระยะทางทางอากาศถึงพื้นที่ 10-12 กม. |
| เวลาเริ่มต้น | < 30s |
| ฟังก์ชันสองทาง | สนับสนุนข้อมูลวีดีโอและดูเพล็กซ์พร้อมกัน |
| ข้อมูล | รองรับ TTL |
| พลังงานไฟฟ้า | DC 7-18V |
| อินเตอร์เฟซ | 1080P/60 HDMI มินิ RX x1 |
| 100Mbps Ethernet ไปยัง USB / RJ45 ใน Windows * 1 | |
| S1 TTL สายพานลําดับสองทิศ x1 | |
| พลังงานเข้า x1 | |
| ไฟชี้ | สถานะทางเข้า/ทางออก HDMI |
| การส่งและรับ | |
| สถานะการทํางานของบอร์ดวีดีโอ | |
| พลัง | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC) |
| ระยะอุณหภูมิ | อุณหภูมิการทํางาน: -40 °C ~ + 85 °C |
| อุณหภูมิการเก็บรักษา: -55°C ~ + 100°C | |
| การออกแบบลักษณะ | เทคโนโลยี CNC / เปลือกเหล็กเหล็กอัลลูมิเนียมคู่ที่มีการออกแบบกันน้ํา |
| ขนาด | 72*47*19 มม. |
| น้ําหนัก | Tx: 93g/Rx: 93g |
แพ็คเกจ
|
|
