| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FPM-8416S |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ดี/พี, ที/ที |

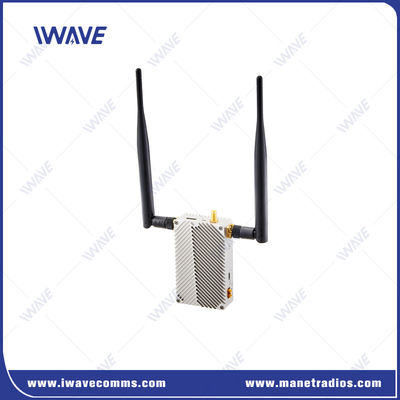

16km SDI HDMI Full HD ระบบส่งภาพดิจิตอลด้วย Mavlink Telemetry
คําอธิบาย
ระบบส่งภาพดิจิตอล FPM-8416S เป็นระบบเชื่อมโยงวิดีโอแบบ Full HD UAV ขนาด 14-16 กม.มันส่งกระแสวิดีโอ 1080P 30fps ที่ความช้าต่ํา 80ms และกระแสวิดีโอ 720P 60fps ที่ความช้า 50msเทคโนโลยี IWAVE FHSS ทําให้ช่วงความถี่ของมันมีการขัดแย้งน้อยที่สุด เพื่อหลีกเลี่ยง 2.4Ghz ที่เต็มไปด้วยคน FPM-8416S ใช้ UHF 800Mhz และ 1.4Ghz
นอกจากการถ่ายทอดวีดีโอแล้ว FPM-8416S drone video link ยังทําให้ข้อมูลควบคุมการบินสามารถถ่ายทอดได้ถึง 16 กม. พร้อมกับการถ่ายทอดวีดีโอมันทํางานได้ดีกับ Pixhawk Mission Planner และ QGround.
หน่วยอากาศของ FPM-8416S เพียง 130 กรัม ((4.6oz). ขนาดเล็กและการ dissipation ความร้อนที่ดีกว่าการทํางานเป็นพิเศษที่ออกแบบสําหรับ UAV, เครื่องบินไร้คนขับหรือระบบอื่น ๆ ที่ไม่มีคนขับ.
ลักษณะสําคัญ
● HDMI และ SDI input และ output ● 1*100Mbps Ethernet port สําหรับการส่งข้อมูล TCPIP/UDP ● ระบบควบคุมทางไกล |  |
FPM-8416S Uav Video Link มี 2 สายด่วนสองทิศ เพื่อเชื่อมต่อกับ Pixhawkดังนั้นคุณสามารถใช้ FPM-8416S เพื่อพร้อมกันรับวิดีโอจาก Drone และควบคุม Drone ผ่าน Mission Planner และ QGround บนพื้นดิน.
● 800Mhz และ 1.4G แบนด์ การทํางาน
ตัวเลือกความถี่สองแบบ 800MHz และ 1.4GHz เพื่อให้คุณหลีกเลี่ยงการจมสัญญาณ 2.4Ghz
● การ แบ่ง สูง ต่ํา สูง ต่ํา (COFDM)
กําจัดการขัดแย้งหลายเส้นทางได้อย่างมีประสิทธิภาพ ภายใต้การส่งสัญญาณระยะไกล และทําให้ FPM-8416S เครื่องบินไร้คนขับ สายส่งวิดีโอมีความมั่นคงที่แข็งแกร่งสําหรับระยะไกล
● FHSS สําหรับการป้องกันการขัดขวาง
ในส่วนของฟังก์ชันกระโดดความถี่ ทีม IWAVE มีอัลการิทึมและกลไกของตัวเอง
ระหว่างการทํางาน FPM-8416S เครื่องส่งวิดีโอดิจิตอล UAV จะคํานวณภายในและประเมินการเชื่อมต่อปัจจุบันบนพื้นฐานของปัจจัย เช่น ความแข็งแรงของสัญญาณที่ได้รับ RSRP,และอัตราความผิดพลาดของบิต SERถ้าเงื่อนไขการตัดสินของมันถูกตอบสนอง มันจะทํางานกระโดดความถี่ และเลือกจุดความถี่ที่ดีที่สุดจากรายการ
● การ ส่ง ผ่าน รหัส
FPM-8416S UAV video link ใช้ AES128 สําหรับการเข้ารหัสวีดีโอ เพื่อป้องกันการจับกุมคลื่นวีดีโอของคุณโดยไม่ได้รับอนุญาต
ท่าเรือต่าง ๆ

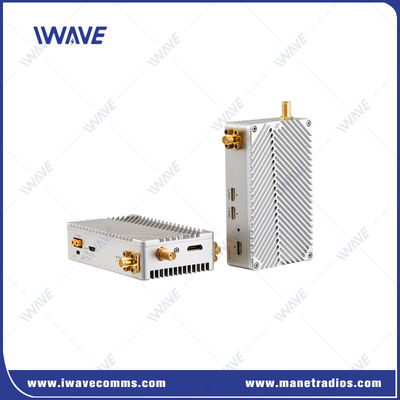

FPM-8416S ดิจิทัล Drone Video Link มีพอร์ต HDMI, SDIสายพาน LAN สองสาย และสายพานลําดับสองทิศหนึ่งสาย โดยที่ผู้ใช้สามารถรับการถ่ายภาพ Full HD และควบคุมการบินด้วย Pixhawk ในเวลาเดียวกัน.
การใช้งาน
เครื่องส่งวิดีโอแบบ Drone แบบไร้สาย เป็นเครื่องบินแบบ Drone ที่ใช้สําหรับการใช้งานที่สําคัญ เช่น ข่าวกรอง การสอดส่อง และการสํารวจนอกจากนั้น, เครื่องส่งวิดีโอ COFDM สําหรับ UAV ยังมีบทบาทสําคัญในอุตสาหกรรมกระบวนการและการเหมืองแร่, การจัดส่ง Drone, การตรวจสอบพื้นฐานและผู้ตอบสนองครั้งแรกเพื่อทําให้การตัดสินใจเร็วและมีประสิทธิภาพมากขึ้น
รายละเอียด
| 800Mhz | 806 ~ 826 MHz | |
| 1.4Ghz | 1428 ~ 1448 MHz | |
| ความกว้างแบนด์วิธ | 8MHz | |
| พลังงาน RF | 0.6วัตต์ | |
| ระยะการส่ง | 800Mhz: 16km1400Mhz: 14km | |
| แอนเทนนา | 800Mhz | TX: Omni Antenna / 25cm ความยาว / 2dbi RX: Omni Antenna/60cm ความยาว/6dbi |
| 1.4Ghz | TX: Omni Antenna / 35cm ความยาว / 3.5dbi RX: Omni Antenna/60cm ความยาว/5dbi | |
| อัตราการส่ง | 3Mbps (HDMI หรือ SDI Video Stream, Ethernet Signal และการแบ่งปันข้อมูลลําดับ) | |
| อัตรา Baud | 115200bps ((ปรับได้) | |
| ความรู้สึก | -106@4Mhz | |
| อัลกอริทึมความอดทนความผิดพลาดแบบไร้สาย | การแก้ไขความผิดพลาด FEC แบบต่อเนื่อง / การแก้ไขความผิดพลาด Super Codec วิดีโอ | |
| อัตราความช้าจากปลายไปปลาย | ความช้าในการรหัส + การส่ง + การถอดรหัส720P/60 <50 ms1080P/60 <80 ms | |
| เวลาในการสร้างลิงค์ | < 1s | |
| การปรับปรุง | QPSK ลิงค์ขึ้น/ลิงค์ลง | |
| การบดภาพ | เอช264 | |
| สเปซสีวิดีโอ | 4:2:0 (ตัวเลือกที่ 4:2(2) | |
| การเข้ารหัส | AES128 | |
| เวลาเริ่มต้น | 15s | |
| พลัง | DC12V (7?? 18V) | |
| อินเตอร์เฟซ | อินเตอร์เฟซบน Tx และ Rx เหมือนกัน ●วิดีโอเข้า / ออก: มินิ HDMI × 1 ●วิดีโอเข้า / ออก: SDI ((SMA) × 1 ●อินเตอร์เฟซการใส่พลังงาน×1 ●อินเตอร์เฟซแอนเทนนา: SMA×2 ●ลําดับ×1: (แรงดัน: +-13V ((RS232), 0 ~ 3.3V ((TTL) ●อีเธอร์เน็ต: 100Mbps x 3 | |
| ตัวชี้วัด | ●พลัง ● การ เชื่อมโยง แบบ ไร้ สาย ●ตัวแสดงการตั้งค่า | |
| การบริโภคพลังงาน | Tx: 9W ((Max) Rx: 6W | |
| อุณหภูมิ | ●ทํางาน: -40 ~ + 85 °C ●เก็บ: -55 ~ + 100 °C | |
| ขนาด | Tx/Rx: 93 x 55.5 x 23.5 มิลลิเมตร | |
| น้ําหนัก | Tx/Rx: 130 กรัม | |
| การออกแบบกล่องโลหะ | เทคโนโลยี CNC / เปลือกเหล็กสแตนเลียมคู่ | |
| กล่องเหล็กเหล็กอัลลูมิเนียมคู่ | ||
| เครื่องประกอบการ anodizing | ||
ครับ
|
|
