| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟไอเอ็ม-2450 |
| ขั้นต่ำ: | 1 ชุด |
| ระยะเวลาการจัดส่ง: | 7-14 วัน |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |

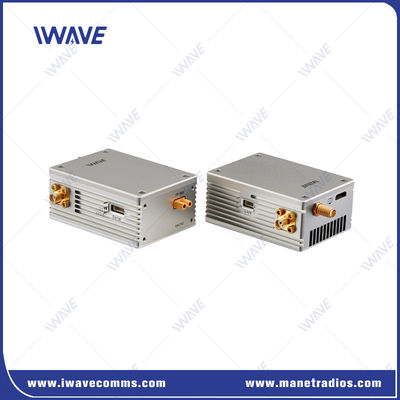

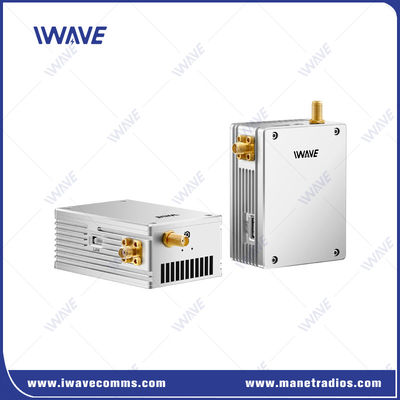

2.4GHz 50km UAV/FPV/Fixed Wing Drone เครื่องรับส่งและรับสัญญาณ HDMI COFDM
ระบบ Advanced Mini Link (FIM-2450) เป็นระบบข้อมูลดิจิตอลและระบบ Video Link ที่มีความทันสมัย ที่ถูกออกแบบให้กับ UAVs ขนาดเล็ก และ UASs ขนาดเล็กกว่ามันเหมาะสําหรับแพลตฟอร์มที่มีความต้องการ SWaP ที่เข้มข้นกว่า.
ระบบสถาปัตยกรรมที่เปิดเปิดให้บริการแบบ Full Duplex Broadband เทคนิคการแก้ไขความผิดพลาดและการสื่อสารความเร็วสูง พร้อมความสามารถในการลดภาพวีดีโอในเวลาจริง, LAN และข้อมูลลําดับและข้อมูลจากเซ็นเซอร์หลายสายด้วยประสิทธิภาพสายสีที่สูงและการคัดเลือกอัตราการส่งข้อมูล ระบบสามารถให้เครื่องบินไร้คนขับหลายเครื่องทํางานในพื้นที่อากาศใกล้เคียงเดียวกัน
ด้วยระยะทางสูงถึง 50 กม., FIM-2450 เหมาะสําหรับภารกิจ UAV และ UGV ที่ขยายออกไปรวมถึงการสํารวจสนามรบและการตรวจหา IED.
ตัวเลือกความถี่
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 ~ 2482 MHz |
| 2.5Ghz | 2500 ~ 2570 MHz |
ลักษณะ
|
|
การใช้งาน:

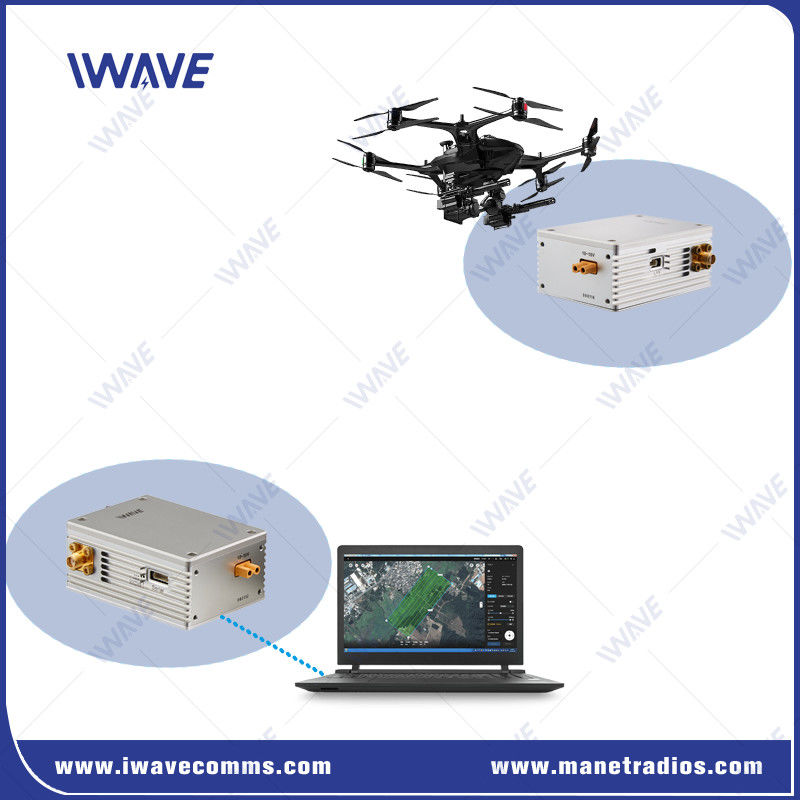

ส่วนประกอบ: เครื่องส่งในอากาศที่บูรณาการ เครื่องรับที่ดิน และแอนเทนน์ทิศทาง (ตัวอย่างเช่น ปาราโบลิกที่มีอัตราการเพิ่มสูงสําหรับระยะไกล)
การใช้งาน:
การบังคับใช้กฎหมาย: การเฝ้าระวังระหว่างการปฏิบัติการ (เช่น การติดตามฝูงชน การติดตามผู้ต้องสงสัย)
การตอบสนองฉุกเฉิน: ถ่ายทอดสดสําหรับการดับเพลิง, การค้นหาและการช่วยเหลือ
ติดตามโครงสร้างพื้นฐาน: ตรวจสอบท่อไฟฟ้า สายไฟฟ้า หรือพื้นที่ประสบภัย
รายละเอียด
| ความถี่ | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 ~ 2482 MHz | |
| 2.5Ghz | 2500 ~ 2570 MHz | |
| ความกว้างแบนด์วิธ | 2/4/8MHz | |
| พลังงาน RF | 2W (Bi-Amp, พลังงานสูงสุด 2W ของเครื่องขยายกําลังแต่ละเครื่อง) | |
| ระยะการส่ง | 50 กิโลเมตร | |
| อัตราการส่ง |
1.5/3/6Mbps (คลื่นรหัสวีดีโอและข้อมูลลําดับ) ช่องวีดีโอที่ดีที่สุด 2.5Mbps |
|
| อัตรา Baud | 115200 ((ปรับ) | |
| ความรู้สึกต่อ Rx | -100/-95/-90dbm | |
| อัลกอริทึมความอดทนความผิดพลาดแบบไร้สาย | การแก้ไขความผิดพลาดแบบ FEC ต่อไป / การแก้ไขความผิดพลาด Super Codec | |
| ความช้าของวิดีโอ |
ความช้าในการโค้ด + การส่ง + การถอดรหัส 720P/60 < 50 ms 1080P/60 < 80ms |
|
| เวลาในการสร้างลิงค์ | < 1s | |
| การปรับปรุง | QPSK ลิงค์ขึ้น/ลิงค์ลง | |
| รูปแบบการบดภาพ | เอช264 | |
| สเปซสีวิดีโอ | 4:2:0 (ตัวเลือกที่ 4:2(2) | |
| การเข้ารหัส | AES128 | |
| เวลาเริ่มต้น | 25s | |
| พลัง | DC-12V (1018V) | |
| อินเตอร์เฟซ |
อินเตอร์เฟซบน Tx และ Rx เหมือนกัน
|
|
| ตัวชี้วัด |
|
|
| การบริโภคพลังงาน |
Tx: 17W ((Max) Rx: 6W |
|
| อุณหภูมิ |
การทํางาน: -40 ~ + 85 °C การเก็บรักษา: -55 ~ + 85 °C |
|
| ขนาด | Tx/Rx: 73.8 x 54 x 31 มิลลิเมตร | |
| น้ําหนัก | Tx/Rx: 160 กรัม | |
| การออกแบบกล่องโลหะ | เทคโนโลยี CNC | |
| กล่องเหล็กเหล็กอัลลูมิเนียมคู่ | ||
| เครื่องประกอบการ anodizing | ||
|
|
