| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FNM-8416 |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ดี/พี, ที/ที |

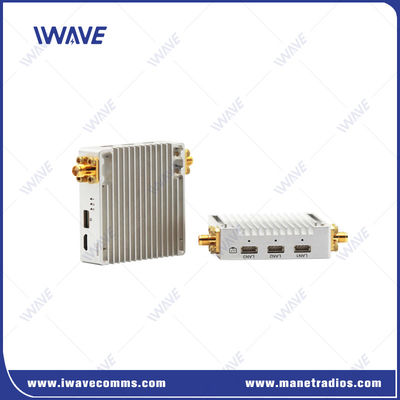

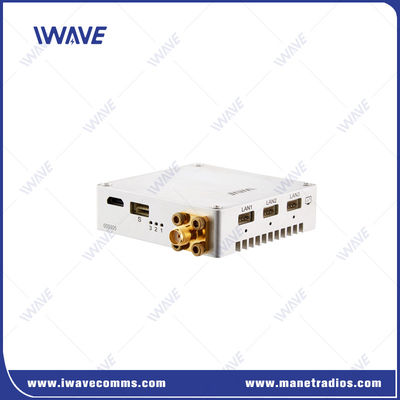

1.4GHz / 800Mhz 16km Drone Camera Transmitter TCPIP และ UDP วิดีโอระยะยาว HD
คําอธิบาย
FNM-8416 เครื่องส่งวิดีโอ UAV เป็นระบบส่งวิดีโอ hd ความช้าต่ําที่เข้ารหัสจากปลายไปปลายสําหรับ Drones ที่ใช้เทคโนโลยี COFDMมันให้บริการ Full HD กล้อง IP วิดีโอ-ลิงค์ และการสั่งและควบคุมข้อมูลลิงค์สองทิศทาง ที่ได้รับการออกแบบโดยเฉพาะสําหรับ Drones การค้าและอุตสาหกรรมและระบบ UAV อัตโนมัติ. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416 มีน้ําหนักเพียง 65 กรัม/2.3 ออนซ์ และใช้โปรโตคอล COFDM ส่วนตัว มีการส่งสัญญาณระยะไกลความรู้สึกสูงและความสามารถในการทํางานสูงสําหรับระยะทาง 14-16 กม..
ลักษณะสําคัญ
|
 |
การแก้ไข RF ที่ใช้พลังงานต่ํา ((500mw) ซึ่งรวมถึงอัลแกรติมกระโดดความถี่ที่ทันสมัย และเทคโนโลยีป้องกันการขัดขวางที่น่าทึ่ง ทําให้ระยะทางการสื่อสารสูงถึง 16 กิโลเมตร
ทีมงาน IWAVE มีอัลการิทึมและกลไกของตัวเอง สําหรับการกระโดดความถี่
ระหว่างการทํางาน, การเชื่อมต่อข้อมูลดิจิทัล FNM-8416 ภายในคํานวณและประเมินการเชื่อมต่อปัจจุบันโดยใช้แรงสัญญาณที่ได้รับ RSRP, อัตราการสัมพันธ์สัญญาณกับเสียง SNR,อัตราความผิดพลาดของบิต SER และปัจจัยอื่น ๆหากเงื่อนไขการตัดสินถูกตอบสนอง การกระโดดความถี่จะดําเนินการและจุดความถี่ที่ดีที่สุดจะถูกเลือกจากรายการ
กําจัดการขัดขวางหลายเส้นทางในการส่งสัญญาณระยะไกลได้อย่างมีประสิทธิภาพ
การสื่อสาร N-LOS ให้สัญญาณวิทยุที่แข็งแกร่งในขณะที่การต่อต้านการแทรกแซงและเอาชนะจุดตาบอด
ป้องกันการโจมตีที่เป็นอันตราย และการเข้าถึงที่ไม่อนุมัติในเวลาจริงของวิดีโอของคุณ โดยไม่ต้องการแทรกแซงของผู้ประกอบการ
FNM-8416 การเชื่อมต่อข้อมูลและวิดีโอ 1.4Ghz และ 800Mhz รองรับการใส่ข้อมูล UART และยังได้รับการจัดสรรด้วย 3 ท่า LAN. ผ่านพวกเขาผู้ใช้สามารถเชื่อม UAV,เครื่องบินไร้คนขับ หรือ เครื่องบินไร้คนขับอื่น ๆ ที่มีเครื่องมือ PC ภายในเครื่อง, กล้อง IP หรือภาระ IP อื่นๆ
การใช้งาน
FNM-8416 800Mhz และ 1.4Ghz data link ได้ถูกออกแบบมาเป็นสายส่งและรับมืออาชีพสําหรับ Drone และ UAV ในอุตสาหกรรม เช่น การวาดแผนภาพทางอากาศการตรวจสอบเส้นทางและการปกป้องสัตว์ป่ามันถูกนํามาใช้กับเทคโนโลยีการปรับปรุง RF ที่ใหม่ใหม่ ซึ่งรองรับการสื่อสารระยะไกลที่ป้องกันการขัดแย้ง
รายละเอียด
| รายละเอียด | ||
| ความถี่ | 800Mhz | 806 ~ 826 MHz |
| 1.4Ghz | 1428 ~ 1448 MHz | |
| ความกว้างแบนด์วิธ | 8MHz | |
| พลังงาน RF | 0.6watt ((Bi-Amp, 250mw กําลังเฉลี่ยของเครื่องขยายกําลังแต่ละเครื่อง) | |
| ระยะการส่ง | 800Mhz: 16km1400Mhz: 14km | |
| อัตราการส่ง | 6Mbps (Video Stream, Ethernet Signal และการแบ่งปันข้อมูลลําดับ) การแพร่กระจายวิดีโอที่ดีที่สุด 2.5Mbps | |
| อัตรา Baud | 115200bps ((ปรับได้) | |
| ความรู้สึกต่อ Rx | -104/-99dbm | |
| อัลกอริทึมความอดทนความผิดพลาด | การแก้ไขความผิดพลาดด้านหน้าของ FEC แบนด์ฐานไร้สาย | |
| ความช้าของวิดีโอ | วิดีโอไม่ถูกกด ไม่มีความช้า | |
| เวลาในการสร้างลิงค์ | < 1s | |
| การปรับปรุง | Uplink QNSK/Downlink QNSK | |
| การเข้ารหัส | AES128 | |
| เวลาเริ่มต้น | 15s | |
| พลัง | DC-12V (718V) | |
| อินเตอร์เฟซ | 1อินเตอร์เฟซบน Tx และ Rx เหมือนกัน 2. Video input/output: Ethernet × 3 การใช้งานของเครื่องออนไลน์ 3. อินเตอร์เฟซการเข้าพลังงาน×1 4อินเตอร์เฟซแอนเทนนา: SMA×2 5. ซีเรียล×1: (วอลเตจ:±13V(RS232), 0~3.3V(TTL) |
|
| ตัวชี้วัด | 1พลัง 2. ตัวชี้สถานะอีเทอร์เน็ต 3ตัวชี้วัดการตั้งค่าการเชื่อมต่อไร้สาย x 3 |
|
| การบริโภคพลังงาน | Tx: 5WRx: 3.5W | |
| อุณหภูมิ | การทํางาน: -40 ~ + 85 °C การเก็บ: -55 ~ + 85 °C | |
| ขนาด | Tx/Rx: 57 x 55.5 x 15.7 มิลลิเมตร | |
| น้ําหนัก | Tx/Rx: 65 กรัม | |
| การออกแบบ | เทคโนโลยี CNC | |
| กล่องเหล็กเหล็กอัลลูมิเนียมคู่ | ||
| เครื่องประกอบการ anodizing | ||
|
|
