| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-61MN |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
ข้อมูลวิดีโอและเทเลเมตรี 4K
คําแนะนํา
IWAVE ได้เปิดตัววิทยุที่กําหนดด้วยโปรแกรม FD-61MN ที่ถูกออกแบบมาเพื่อให้บริการเครือข่ายเครือข่ายไซเบอร์ที่ปลอดภัย สําหรับการสื่อสารแบบไม่มีคนใช้ขนาดเล็ก ระยะกลาง 10 กม.วิดีโอและข้อมูลความละเอียดสูง.
การเชื่อมต่อข้อมูล FD-61MN สามารถสร้างเครือข่าย ad-hoc ได้ แต่ละผู้เข้าร่วมสามารถเข้าร่วม, เข้าร่วมใหม่หรือออกจากเครือข่ายโดยอัตโนมัติการจัดสรรช่วงเวลาใหม่สามารถทําเพื่อให้บริการความกว้างขวางความถี่สูง 4k วิดีโอสตรีมและข้อมูล telemetry mavlink สําหรับผู้เข้าร่วมเฉพาะเจาะจง.
ลักษณะสําคัญ

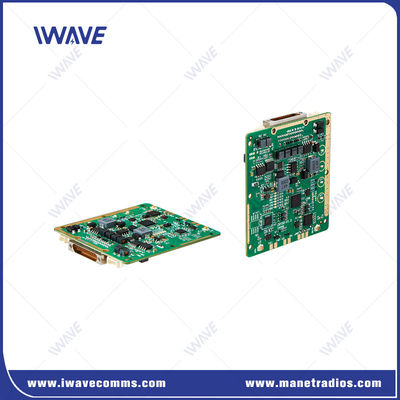

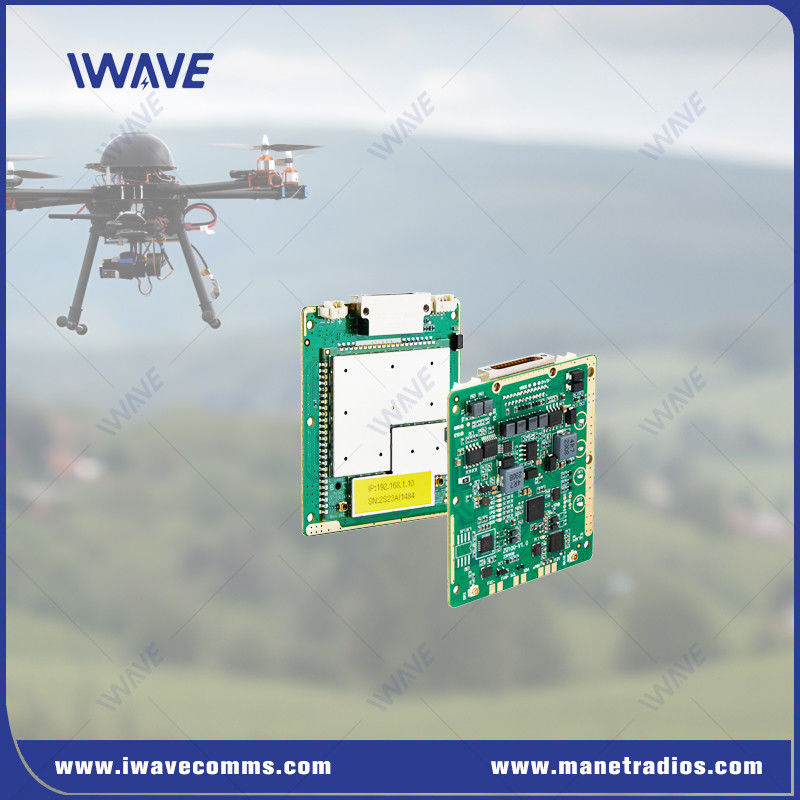

FD-61MN เป็นโมดูล MANET SDR ที่มีความฉลาด ที่ทําให้สามารถสร้างเครือข่ายแบบเครือข่ายไร้สาย ที่แข็งแกร่งมันให้ความปลอดภัยการเชื่อมต่อที่น่าเชื่อถือสูงสําหรับการใช้งานที่ต้องการมากมาย รวมถึงการถ่ายทอดวีดีโอในเวลาจริงสําหรับการสอดส่องทางมือถือ การสื่อสาร NLOS (นอกสายตา)และการบัญชาการและการควบคุมของเครื่องบินไร้คนขับและหุ่นยนต์.
●อินเตอร์เฟซพล็อกอินการบินมาตรฐานสูง
เครื่องเชื่อม J30JZ มีข้อดีคือพื้นที่ติดตั้งเล็ก น้ําหนักเบา เชื่อมต่อได้อย่างน่าเชื่อถือเป็นต้น เพื่อให้การสื่อสารมั่นคงและน่าเชื่อถือ.
ปรับปรุงปินและซ็อตต่าง ๆ เพื่อตอบสนองความต้องการการเชื่อมต่อและการสื่อสารต่าง ๆ
●ความ ปลอดภัย
1การเข้ารหัส ZUC/SNOW3G/AES128
2. รองรับผู้ใช้งานปลายการกําหนดรหัสผ่าน
●พลังงานเข้าที่กว้าง
ความแรงกดไฟเข้าขนาดใหญ่ DV5-32V
●การออกแบบขนาดเล็กเพื่อการบูรณาการง่าย
1ขนาด: 60 * 55 * 5.7 มิลลิเมตร
2น้ําหนัก: 26 กรัม
3. IPX RF Pot: ใช้ IPX เพื่อแทนเครื่องเชื่อม SMA แบบดั้งเดิมเพื่อประหยัดพื้นที่
4เครื่องเชื่อม J30JZ ประหยัดความเร็วมากสําหรับการบูรณาการกับความต้องการพื้นที่เล็ก
การใช้งาน
มินิ UAS
กลุ่ม UAV
เครื่องบินไร้คนขับ
UGV
การขยายสายไร้สาย Ethernet
เทเลเมทรีไร้สาย
NLOS การถ่ายทอดวีดีโอไร้สาย
ระบบควบคุมไร้สาย
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | ฐาน MESH ตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| การกระจายเฉลี่ยที่ปรับตัวของอัตราการใช้ระบบ | ||
| สนับสนุนผู้ใช้ในการตั้งขั้นต่ําความเร็ว | ||
| ระยะทาง | 10km ((อากาศถึงพื้น) 1km-3km ((NLOS ดินไปยังดิน) | |
| ความจุ | 16 หน่วย | |
| ความกว้างแบนด์วิธ | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz | |
| พลัง | 25dBm±2 (2w หรือ 10w ตามคําขอ) | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการขัดขวาง | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| การบริโภคพลังงาน | อัตราเฉลี่ย: 4-4.5Watt สูงสุด: 8 วัตต์ | |
| ไฟฟ้าเข้า | DC5V-32V | |
| ความรู้สึกของตัวรับ | ความรู้สึก ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | - 100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | - 104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20MHZ | - 100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| การควบคุมการส่งข้อมูล | |||||
| อินเตอร์เฟซคําสั่ง | การตั้งค่าคําสั่ง AT | การสนับสนุน VCOM port/UART และ port อื่นๆ สําหรับการตั้งค่าคําสั่ง AT | |||
| การตั้งค่า | รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรม | ||||
| ระบบทํางาน | โหมดเซอร์เวอร์ TCP โหมดลูกค้า TCP รูปแบบ UDP UDP Multicast MQTT โมดบัส | ●เมื่อตั้งเป็นเซอร์เวอร์ TCP เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์ ●เมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป ●TCP Server, TCP Client, UDP, UDP Multicast, TCP Server/Client ร่วมกันอยู่ MQTT | |||
| อัตรา Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| รูปแบบการส่ง | รูปแบบการผ่าน | ||||
| หลักเกณฑ์ | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT | ||||
