| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-6100 |
| ขั้นต่ำ: | 2ยูนิต |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
โรบอติกส์ NLOS 3km ระบบไร้คนใช้ ข้อมูลเทเลเมตรและ HD Video IP MESH Oem Module
คําแนะนํา

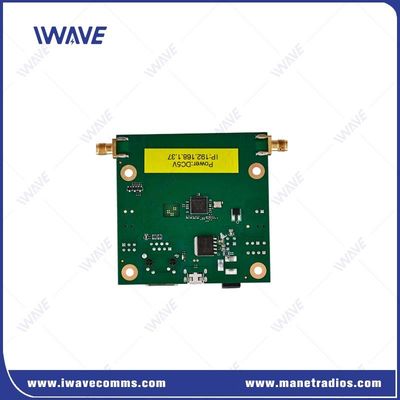

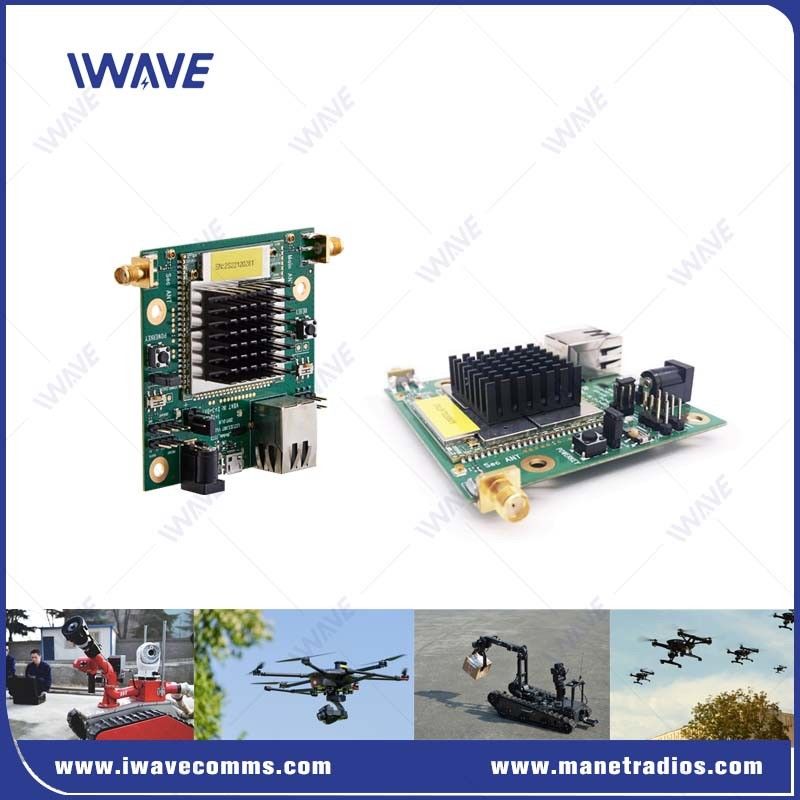

FD-6100 เป็นเครื่องเชื่อมข้อมูลดิจิตอล OEM แบบสามวงจรที่คอมแพคต์ ใช้ในช่วงความถี่ 800MHz, 1.4GHz และ 2.4GHzมันเหมาะสมสําหรับการติดตามและการถ่ายทอดวีดีโอใน UAVs (ยานบินไร้คนขับ) และ UGVs (ยานบินไร้คนขับ).วิทยุ IP Mesh ให้บริการที่น่าเชื่อถือและปรับปรุงได้ MANET (Mobile Ad-hoc Network) การแก้ไขสําหรับแม้แต่สิ่งแวดล้อมที่ต้องการมากที่สุดFD-6100 รับประกันการเชื่อมต่อที่แข็งแรงและปลอดภัย ผ่านทั้งสามช่วงความถี่, โดยใช้เทคโนโลยี FHSS (Frequency Hopping Spread Spectrum) และใช้ความรู้สึกสูงของมาตรฐานเทคโนโลยี TD-LTE เพื่อให้ผลงาน RF ที่แข็งแรงความสามารถในระยะไกล ทําให้สามารถสื่อสารวีดีโอและเทเลเมตรีแบบไร้สายที่มีคุณภาพสูง.
ลักษณะสําคัญ
|
● การ ออกแบบ เครือข่าย น้ํายา ที่ ปรับปรุง ตัว เอง ให้ เหมาะ กับ การ ใช้ งาน ใน เครื่องมือ มือ ถือ ● อัตราการส่งข้อมูล: 30Mbps (รวม Uplink และ Downlink) ● การทํางานในความถี่สามแดน (800MHz/1.4GHz/2.4GHz สามารถเลือกผ่านโปรแกรม) ● รูปแบบ OEM (บอร์ดเปล่า) สําหรับการบูรณาการแพลตฟอร์ม ● ระยะไกล Line-of-Sight (LOS) สําหรับ UAVs: 10 กม. (อากาศสู่พื้นดิน) ● ปรับพลังงานผลิตรวมได้ถึง 25dBm ● รองรับถึง 32 หน่วยบนเครือข่าย MESH ความถี่เดียว ● ระยะการปรับพลังงาน RF: -40dBm ถึง +25dBm ● รองรับระบบ Mesh, Point-to-Multipoint และ Point-to-Point ● การส่งข้อมูล IP และ Serial Data ในเวลาเดียวกัน ● ระยะอุณหภูมิการทํางาน: -40°C ถึง +80°C ● การ รหัส AES 128/256-bit เพื่อ ความ ปลอดภัย |
|
การใช้งาน
FD-6100 ทําให้เครือข่าย Mesh สามารถสร้างและเยียวยาตัวเองได้ เครือข่าย Mesh ปรับปรุงความแข็งแกร่ง, ขยายระยะทางและปรับปรุงการสื่อสารร่วมกันมันเป็นที่เหมาะสมสําหรับขนาดและน้ําหนัก UxV หลักการ, ให้บริการ SWaP ของการแก้ไข naked-board สําหรับแพลตฟอร์มและระบบการบูรณาการ
●เหมาะสําหรับใช้งานสําหรับการครอบคลุมพื้นที่กว้างและหลายฮอป, การใช้งานมือถือ เช่น โรบอติกส์
●การสื่อสารทางกลยุทธ์
●การถ่ายทอดวีดีโอแบบไร้สาย
รายละเอียด
| สาธารณะ | ||
| เทคโนโลยี | ฐาน MESH ตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| รหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระดับ | 10km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินถึงพื้น) | |
| ความจุ | 16 หน่วย | |
| พลังงาน | 23dBm±2 (2w หรือ 10w ตามคําขอ) | |
| LATENCY | การส่งสัญญาณแบบกระโดดเดียว≤30ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| แอนติ-จาม | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| ความกว้างของแบนด์เวท | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| การบริโภคพลังงาน | 5 วัตต์ | |
| ความแรงในตัว | DC12V | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณ จะส่งข้อมูลการตรวจสอบเป็นอันดับแรก |
|
| หมายเหตุ:1ข้อมูลที่ส่งและรับจะถูกถ่ายทอดในเครือข่าย หลังการเชื่อมต่อเป็นเครือข่ายที่ประสบความสําเร็จ ทุกหน่วย FD-6100 สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม กําหนดรูปแบบด้วยตัวเอง |
||
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 50 กรัม | |
| ขนาด | 7.8*10.8*2เซนติเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| สังคม | 1x COMUART | |
| พลังงาน | DC INPUT | |
| อัตราการผลิต | LED สามสี | |
|
|
