| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-66MN |
| ขั้นต่ำ: | 2PCS |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | D/พี,ที/ที,แอล/C |
การเชื่อมโยงข้อมูล UGV / Drone แบบไร้สายที่ปลอดภัยสําหรับการสื่อสาร NLOS
คําแนะนํา

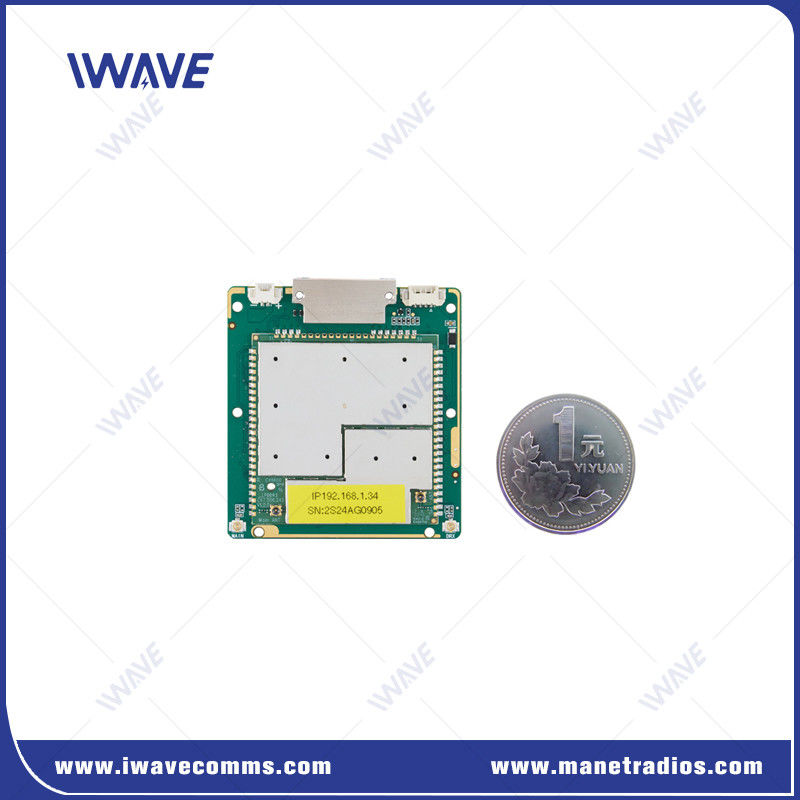

FDM-66MN เป็นสายเชื่อมข้อมูลดิจิทัลความยาวที่พัฒนามากที่สุดที่ออกแบบมาสําหรับหุ่นยนต์มือถือและระบบที่ไม่มีคนขับเคลื่อน. มันให้บริการเชื่อมต่อไร้สายที่ปลอดภัยในความถี่สามเท่า 800Mhz / 1.4Ghz / 2.โปรแกรมจัดการ 4Ghz สามารถเลือก.
FDM-66MN ให้บริการสื่อสารวีดีโอและเทเลเมตรีไร้สายระยะไกลและความเร็วสูงระหว่างหน่วยเคลื่อนที่หนึ่งหรือหลายหน่วยและสถานีควบคุมในสภาพแวดล้อมนอกเครือข่ายและตัดต่อ
ลักษณะสําคัญ
อัตราข้อมูลสูง
●ลิงค์ขึ้นและลิงค์ลง 30Mbps
ระยะทางการสื่อสารที่ไกล
● -สายตา (NLOS) และสภาพแวดล้อมเคลื่อนที่: 500 เมตร-3 กม.
●สายตาจากอากาศไปยังพื้นดิน 10-15 กม.
● ขยาย ระยะทาง การ สื่อสาร ผ่าน การ เพิ่ม เครื่อง เสริม พลัง
●การสนับสนุนเครื่องขยายเสียง RF ภายนอก (มีการจัดทําคู่มือ)
ความปลอดภัยสูง
●การใช้รูปคลื่นที่เป็นสิทธิพิเศษ นอกจากการเข้ารหัส AES 128
การบูรณาการง่าย
● มี อินเตอร์เฟส และ โปรต็อกอล มาตรฐาน
● 3*พอร์ต Ethernet สําหรับการเชื่อมต่ออุปกรณ์ IP ภายนอก
● โมดูล OEM สําหรับการบูรณาการง่ายในแพลตฟอร์มต่าง ๆ และการแก้ไขการเชื่อมต่อแบบอิสระ
เอกสาร API
●FDM-66MN ให้บริการ API สําหรับความสอดคล้องกับระบบปฏิบัติการและแพลตฟอร์มต่างๆ
ความช้าต่ํา
● node slave - master node ความช้าในการส่ง <= 30ms
ความ สัมผัส ที่ ไม่ มี เทียบ
● -103dbm/10MHz
การนิยามอินเตอร์เฟซ
| J30JZ คํานิยาม: | ||||||
| ปิน | ชื่อ | ปิน | ชื่อ | ชื่อ | ปิน |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | จํานวน VIN DC | 22 | BOOT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | จํานวน VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
การใช้งาน
โมดูลสายวิทยุขนาดเล็ก, น้ําหนักเบาและกําหนดด้วยโปรแกรมเป็นพันธมิตรการสื่อสารที่น่าเชื่อถือสําหรับการใช้งานที่ไม่มีคนขับเคลื่อนสําหรับภารกิจ BVLoS ที่ไม่มีคนขับเคลื่อน, UGV, Robotics, UAS และ USV,ความสามารถในระยะไกลของ FDM-66MN ทําให้สามารถส่งข้อมูลแบบ duplex ที่มีคุณภาพสูงพร้อมกันของข้อมูลการถ่ายภาพ Full HD และข้อมูลการควบคุมและเทเลเมตรสามารถให้การสื่อสารระยะทาง 50 กม.แม้จะทํางานในสถานที่ที่วุ่นวายในเมืองที่ไม่เห็นสายตา มันยังสามารถให้ความสะดวกในการสื่อสารได้มากกว่า 20 กม.
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | ฐานไร้สายตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128/256) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| การกระจายเฉลี่ยที่ปรับตัวของอัตราการส่งข้อมูลระบบ | ||
| สนับสนุนผู้ใช้ในการตั้งขั้นต่ําความเร็ว | ||
| ระยะทาง | 10km-15km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินไปยังดิน) |
|
| ความจุ | 16 หน่วย | |
| ความกว้างแบนด์วิธ | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz | |
| พลัง | 25dBm±2 (2w หรือ 10w ตามคําขอ) ทุกหน่วยปรับพลังงานการส่งอัตโนมัติ |
|
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการขัดขวาง | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| การบริโภคพลังงาน | อัตราเฉลี่ย: 4-4.5Watt สูงสุด: 8 วัตต์ |
|
| ไฟฟ้าเข้า | DC5V-32V | |
| ความรู้สึกของตัวรับ | ความรู้สึก ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | - 100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | - 104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20MHZ | - 100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| วงความถี่ | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| ระบบสื่อสาร | การถ่ายทอดสด, การถ่ายทอดสด | ||||||
| รูปแบบการส่ง | คอนโดแบบ Full Duplex | ||||||
| รูปแบบเครือข่าย | การนําทางแบบไดนามิก | อัตโนมัติอัพเดทเส้นทางตามสภาพการเชื่อมต่อในเวลาจริง | |||||
| การควบคุมเครือข่าย | การติดตามของรัฐ | สถานะการเชื่อมต่อ / rsrp / snr / ระยะทาง / อัพลิงค์และดาวน์ลิงค์ | |||||
| การจัดการระบบ | WATCHDOG: ยกเว้นระดับระบบทั้งหมดสามารถระบุได้ การรีเซ็ตอัตโนมัติ | ||||||
| การส่งต่อ | L1 | กําหนดว่าจะถ่ายทอดใหม่หรือไม่ โดยใช้ข้อมูลต่าง ๆ ที่นําไป (AM/UM); การถ่ายทอดใหม่ HARQ | |||||
| L2 | การส่งต่อของ HARQ | ||||||
| RF | 2 x IPX | |
| อีเทอร์เน็ต | 3xEthernet | |
| Port ซีเรียล | 2x RS232 | |
| ไฟฟ้าเข้า | 2* ไฟฟ้าเข้า (ตัวเลือก) | |
| การควบคุมการส่งข้อมูล | |||||
| อินเตอร์เฟซคําสั่ง | การตั้งค่าคําสั่ง AT | การสนับสนุน VCOM port/UART และ port อื่นๆ สําหรับการตั้งค่าคําสั่ง AT | |||
| การจัดการการตั้งค่า | รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรม | ||||
| ระบบทํางาน | โหมดเซอร์เวอร์ TCP โหมดลูกค้า TCP รูปแบบ UDP UDP Multicast MQTT โมดบัส |
●เมื่อตั้งเป็นเซอร์เวอร์ TCP เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์ ●เมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป ●เซอร์เวอร์ TCP, ลูกค้า TCP, UDP, UDP มูลติคาสต์, TCP Server/client ร่วมกันอยู่, MQTT |
|||
| อัตรา Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| รูปแบบการส่ง | รูปแบบการผ่าน | ||||
| หลักเกณฑ์ | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT | ||||
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 26 กรัม | |

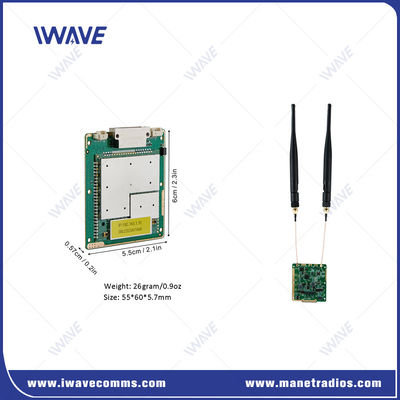

| ขนาด | 60*55*5.7 มิลลิเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
|
|
