| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FDM-66MN |
| ขั้นต่ำ: | 2PCS |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | D/พี,ที/ที,แอล/C |

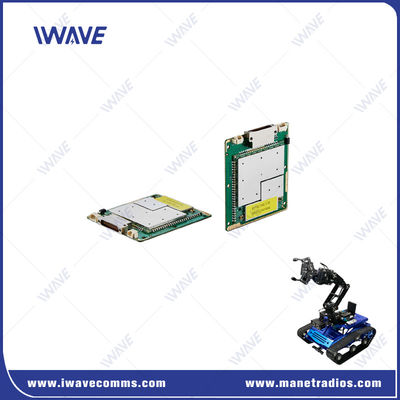

Super Light OEM Digital IP Data Link สําหรับการถ่ายทอดวีดีโอ
รายการFDM-66MNเป็นการแก้ไขการถ่ายทอดไร้สายที่มีความทันสมัย ที่ถูกออกแบบโดย IWAVE โดยใช้ชิปเซ็ต SOC ที่มีความวัยรุ่นเพื่อการผลิตให้ดีขึ้นให้บริการการสื่อสารแบบ Full-duplex ทั้งสําหรับข้อมูล TCP/IP/UDP และสัญญาณควบคุม TTL.

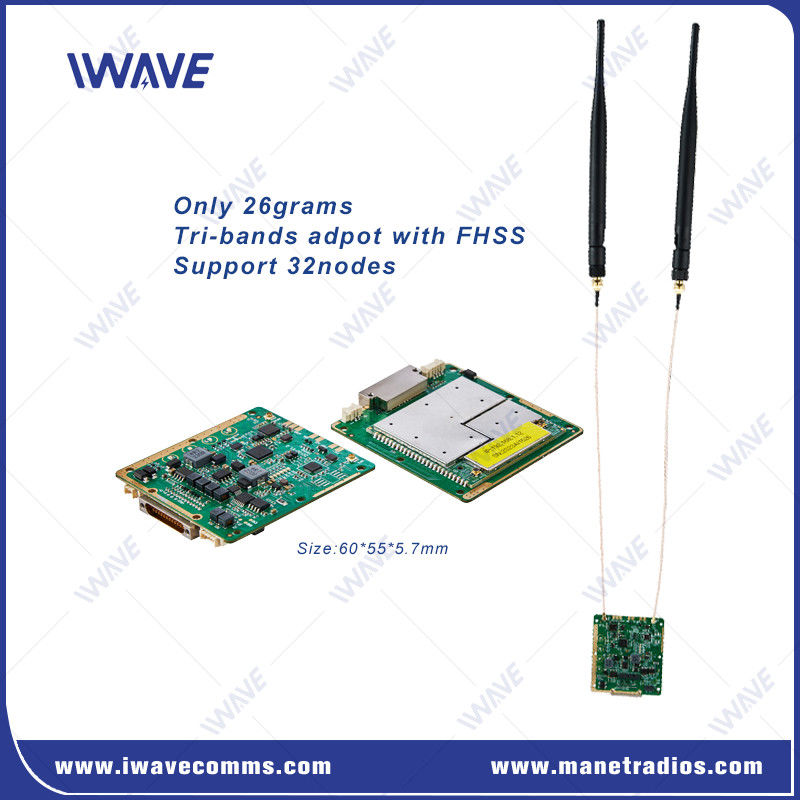

FDM-66MN เป็นเครื่องรับวีดีโอดิจิตอลขนาดเล็กมาก ขนาด 60*55*5.7mm และน้ําหนัก 26 กรัมขนาดเล็กทําให้มันเหมาะสมสําหรับการใช้งานที่มีความรู้สึกต่อน้ําหนักและพื้นที่ เช่น เครื่องบินไร้คนขับขนาดเล็กหรือ UGV.ลักษณะสําคัญ:
ความสามารถในการส่งข้อมูลที่มั่นคงการใช้เทคโนโลยีปรับปรุงการรหัส เพื่อเปลี่ยนกลไกการรหัสและการปรับปรุงอัตโนมัติตามคุณภาพสัญญาณ เพื่อหลีกเลี่ยงการสั่นสะเทือนขนาดใหญ่ในอัตราการส่งเมื่อสัญญาณเปลี่ยนแปลง.
ให้บริการวิดีโอ HD, ข้อมูลและข้อมูลการควบคุมลําดับบน IP
เทคโนโลยีกระโดดความถี่อัตโนมัติ (FHSS) และการปรับปรุงปรับปรุงเพื่อป้องกันการแทรกแซง
จุดสนับสนุนจุดต่อจุด และจุดต่อจุดหลายจุด (เทปโลยีดาว)
3*พอร์ต Ethernet สําหรับการบูรณาการปลายทางต่าง ๆ
ความแรงกดไฟเข้าขนาดใหญ่ DV5-32V
การสื่อสาร IP ความช้าต่ํา
FDM-66MN เป็นคําตอบที่เหมาะสมสําหรับการใช้งานที่ต้องการ เช่น การติดตามทางไกล ยานยนต์ที่ใช้ตัวเอง และเรือของโดรน ด้วยผลงานการสื่อสารที่โดดเด่นและคุณสมบัติที่ยืดหยุ่นมันทําให้การทํางานที่น่าเชื่อถือและมีประสิทธิภาพในสภาพแวดล้อมที่ซับซ้อนที่สุด.
อินเตอร์เฟซ
รายละเอียด
| สาธารณะ | ||
| เทคโนโลย | ฐานไร้สายตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| การเข้ารหัส | ZUC/SNOW3G/AES ((128/256) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| การกระจายเฉลี่ยที่ปรับตัวของอัตราการส่งข้อมูลระบบ | ||
| สนับสนุนผู้ใช้ในการตั้งขั้นต่ําความเร็ว | ||
| ระยะทาง | 10km-15km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินไปยังดิน) |
|
| ความจุ | 16 หน่วย | |
| ความกว้างแบนด์วิธ | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz | |
| พลัง | 25dBm±2 (2w หรือ 10w ตามคําขอ) ทุกหน่วยปรับพลังงานการส่งอัตโนมัติ |
|
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| ป้องกันการขัดขวาง | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| การบริโภคพลังงาน | อัตราเฉลี่ย: 4-4.5Watt สูงสุด: 8 วัตต์ |
|
| ไฟฟ้าเข้า | DC5V-32V | |
| ความรู้สึกของตัวรับ | ความรู้สึก ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | - 100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | - 104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20MHZ | - 100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | - 104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| วงความถี่ | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| ระบบสื่อสาร | การถ่ายทอดสด, การถ่ายทอดสด | ||||||
| รูปแบบการส่ง | คอนโดแบบ Full Duplex | ||||||
| รูปแบบเครือข่าย | การนําทางแบบไดนามิก | อัตโนมัติอัพเดทเส้นทางตามสภาพการเชื่อมต่อในเวลาจริง | |||||
| การควบคุมเครือข่าย | การติดตามของรัฐ | สถานะการเชื่อมต่อ / rsrp / snr / ระยะทาง / อัพลิงค์และดาวน์ลิงค์ | |||||
| การจัดการระบบ | WATCHDOG: ยกเว้นระดับระบบทั้งหมดสามารถระบุได้ การรีเซ็ตอัตโนมัติ | ||||||
| การส่งต่อ | L1 | กําหนดว่าจะถ่ายทอดใหม่หรือไม่ โดยใช้ข้อมูลต่าง ๆ ที่นําไป (AM/UM); การถ่ายทอดใหม่ HARQ | |||||
| L2 | การส่งต่อของ HARQ | ||||||
| RF | 2 x IPX | |
| อีเทอร์เน็ต | 3xEthernet | |
| Port ซีเรียล | 2x RS232 | |
| ไฟฟ้าเข้า | 2* ไฟฟ้าเข้า (ตัวเลือก) | |
| การควบคุมการส่งข้อมูล | |||||
| อินเตอร์เฟซคําสั่ง | การตั้งค่าคําสั่ง AT | การสนับสนุน VCOM port/UART และ port อื่นๆ สําหรับการตั้งค่าคําสั่ง AT | |||
| การจัดการการตั้งค่า | รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรม | ||||
| ระบบทํางาน | โหมดเซอร์เวอร์ TCP โหมดลูกค้า TCP รูปแบบ UDP UDP Multicast MQTT โมดบัส |
●เมื่อตั้งเป็นเซอร์เวอร์ TCP เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์ ●เมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป ●เซอร์เวอร์ TCP, ลูกค้า TCP, UDP, UDP มูลติคาสต์, TCP Server/client ร่วมกันอยู่, MQTT |
|||
| อัตรา Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| รูปแบบการส่ง | รูปแบบการผ่าน | ||||
| หลักเกณฑ์ | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT | ||||
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 26 กรัม | |
| ขนาด | 60*55*5.7 มิลลิเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
|
|
