| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-61MN |
| ขั้นต่ำ: | 2PCS |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทําการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
โมดูลการส่งข้อมูล IP MESH ดิจิตอลแบบสามแดนขนาดเล็กมากสําหรับ UAV
คําแนะนํา
FD-61MN เป็นโมดูลการส่งข้อมูล Digital IP MESH tri-band ของ OEM แบบเล็กสําหรับ Drones, UAV, UGV, USV และยานยนต์ไร้คนขับอื่นๆลิงค์ดิจิทัลเมชนี้สตรีมวิดีโอและข้อมูลผ่านเครือข่าย "ไม่มีพื้นฐาน" ในสามช่วงความถี่ 800Mhz ที่สามารถเลือกด้วยโปรแกรม, 1.4GHz และ 2.4GHz
ในฐานะวิทยุที่กําหนดด้วยซอฟต์แวร์ (SDR) ที่คอมแพคต์ FD-61MN เหมาะสําหรับเครื่องบินไร้คนขับ, ระบบหุ่นยนต์ และรถยนต์ที่ใช้ได้โดยอิสระ มีระยะทางในการทํางานที่น่าประทับใจถึง 10 กิโลเมตร ความสามารถในการสร้างตัวเองและการเยียวยาตัวเอง พร้อมกับกระโดดความถี่ที่ไม่จํากัดขณะที่อัลการิทึมการแบล็คลิสต์ที่ระบุเวลาที่ฉลาด ช่วยเพิ่มผลงาน.
ลักษณะ
มาตรฐานการสื่อสาร:
โดยใช้มาตรฐานการสื่อสารไร้สาย TD-LTE
ทํางานได้อิสระจากสถานีฐานของเครื่องบินใด ๆ
บริการข้อมูล:
บริการเชื่อมต่อการสื่อสารไร้สายสําหรับวิดีโอ HD, ข้อมูล, และข้อมูลควบคุมลําดับบน IP
เทคโนโลยีป้องกันการขัดขวาง:
ใช้เทคโนโลยีกระโดดความถี่อัตโนมัติ (FHSS)
ใช้การปรับปรุงปรับปรุงเพื่อเพิ่มความทนทานต่อการขัดขวาง
เครือข่ายสร้างและเยียวยาตัวเอง
สร้างเครือข่าย Mesh ที่ปรับตัวต่อเนื่อง
อํานวยความสะดวกให้แกนเข้าหรือออกอย่างไดนามิก โดยให้ความต่อเนื่อง แม้แตะแกนจะหายไป
การใช้งาน
การเชื่อมโยงวีดีโอและข้อมูลแบบไร้สายระดับสูง
บริการบริการวีดีโอและข้อมูล HD โดยใช้ IP สําหรับหน่วยยุทธศาสตร์ที่เคลื่อนไหวสูงในด้านความปลอดภัยและการป้องกัน
รูปแบบ OEM สําหรับการบูรณาการแพลตฟอร์ม

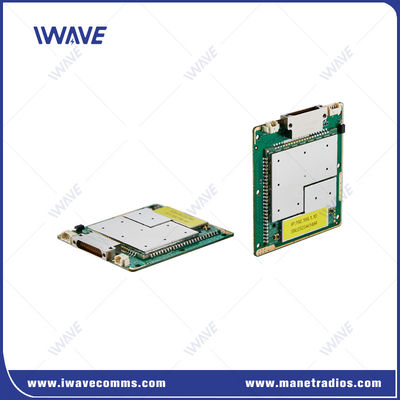

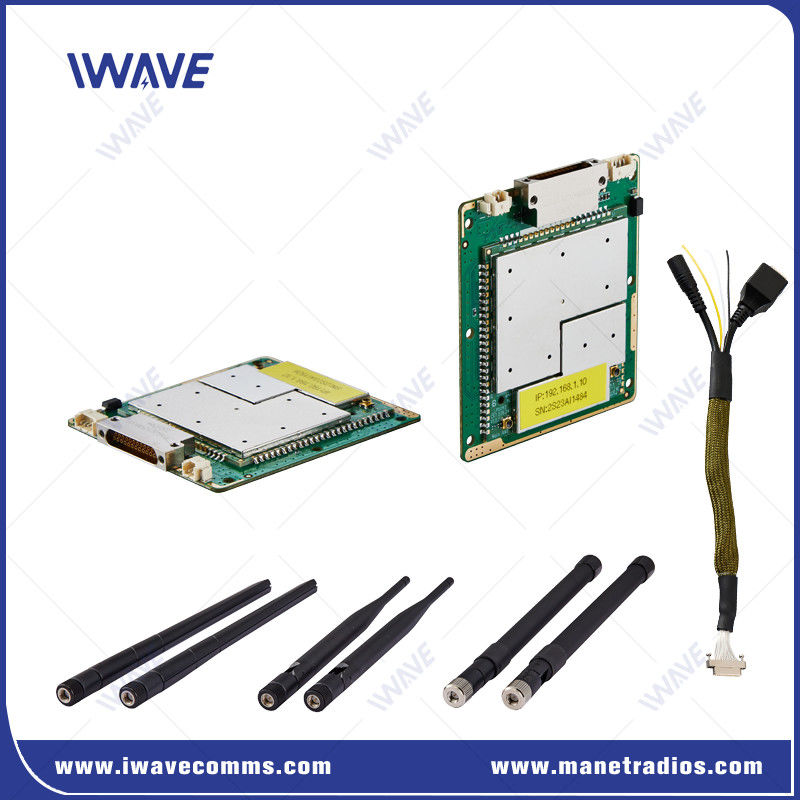

FD-61MN มีในรูปแบบ OEM (บอร์ดเปล่า) ทําให้เหมาะสําหรับการบูรณาการในระบบหุ่นยนต์ที่หลากหลาย
การส่งข้อมูลการควบคุมเทเลเมตร
สามารถรับและส่งข้อมูลการควบคุมทางโทรทัศน์ผ่านที่อยู่ IP และพอร์ต ทําให้สามารถควบคุมหน่วยแต่ละหน่วยได้อย่างแม่นยําในระบบหลายหุ่นยนต์
ระยะที่สามารถปรับขนาดได้
ระยะทางเพิ่มเติมสามารถบรรลุได้ด้วยการเพิ่มเครื่องกระตุ้นกระตุ้น เพิ่มความสามารถในการปฏิบัติงาน
รายละเอียด
| เทคโนโลย | Adhoc ตามมาตรฐานเทคโนโลยี TD-LTE |
| การเข้ารหัส | ZUC/SNOW3G/AES128 ชั้น 2 แบบเลือก |
| อัตราข้อมูล | แม็กซ์ 30Mbps ((Uplink และ Downlink) |
| ระยะการสื่อสาร | ระยะทางจากอากาศสู่พื้นดิน 10 กม. NLOS ดินไป ดิน 1-3 กม. |
| ค้อน | 16 node |
| พลังงาน RF | 23dBm±2 (2w, 5w หรือ 10w ตามคําขอ) |
| ความช้า | ปลายสู่ปลาย≤5ms-15ms |
| การปรับปรุง | QPSK ปรับปรุง 16QAM, 64QAM |
| ป้องกันการขัดขวาง | FHSS ((Frequency Hop Spread Spectrum) ความถี่ที่กระโดดกระจาย |
| ความกว้างแบนด์วิธ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| การบริโภคพลังงาน | 5 วัตต์ |
| ไฟฟ้าเข้า | DC5-32V |
| ขนาด | 60*55*5.7 มิลลิเมตร |
| น้ําหนัก | 26 กรัม |
| ความถี่สามแดน | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Port LAN | 3x Ethernet Port |
| คอมมาร์ต | 1xCOMUART |
| ไฟฟ้าเข้า | 1* DC5-32V |
ฟังก์ชัน Port Serial ที่มีพลังสําหรับบริการข้อมูล
1.อัตราการจ่ายสูงการถ่ายทอดข้อมูลทางท่าอากาศ: อัตราการส่งสัญญาณสูงสุด 460800
2.หลายโหมดการทํางานของพอร์ตลําดับ: โหมด TCP Server, โหมด TCP Client, โหมด UDP, โหมด UDP Multicast, โหมดการส่งโปร่งใส, ฯลฯ
3.MQTT, Modbus และโปรโตคอลอื่นๆ รองรับโหมดเครือข่าย IoT ที่มีประตูลําดับ ซึ่งสามารถใช้ได้อย่างยืดหยุ่นในการเชื่อมต่อผู้ใช้สามารถส่งคําสั่งควบคุมให้กับหน่วยอื่นได้อย่างแม่นยํา (drone)หมาหุ่นยนต์ หรือหุ่นยนต์ที่ไม่มีคนขับ) ผ่านตัวควบคุมทางไกล แทนที่จะใช้โหมดการออกอากาศหรือโหลดหลายรายการ
|
อินเตอร์เฟซคําสั่ง |
การตั้งค่าคําสั่ง AT |
API/HTTP/UART สําหรับการตั้งค่าคําสั่ง AT |
|
การจัดการการตั้งค่า |
รองรับการตั้งค่าผ่าน WEBUI, API และโปรแกรมจัดการ |
|
|
ระบบทํางาน |
โหมดเซอร์เวอร์ TCP โหมดลูกค้า TCP รูปแบบ UDP UDP Multicast MQTT โมดบัส |
ฉันเมื่อตั้งเป็นเซอร์เวอร์ TCP เซอร์เวอร์พอร์ตลําดับรอการเชื่อมต่อคอมพิวเตอร์
ฉันเมื่อตั้งเป็นลูกค้า TCP เซอร์เวอร์พอร์ตลําดับจะเริ่มการเชื่อมต่อกับเซอร์เวอร์เครือข่ายที่กําหนดโดย IP ที่ไป
ฉันTCP Server, TCP Client, UDP, UDP Multicast, TCP Server/Client ร่วมกันอยู่ MQTT
|
|
อัตราการจ่าย |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
หลักเกณฑ์ |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, รูปแบบผ่าน |
|
|
การจัดการระบบ |
รองรับฟังก์ชัน WATCHDOG สามารถระบุข้อยกเว้นระดับระบบทั้งหมด และรีเซ็ตได้โดยอัตโนมัติ |
|
