| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-680X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |
ป้องกันการขัดขวาง ความเร็ว 300km / h ความถี่ FHSS กระโดด UAV Data Link
คําแนะนํา

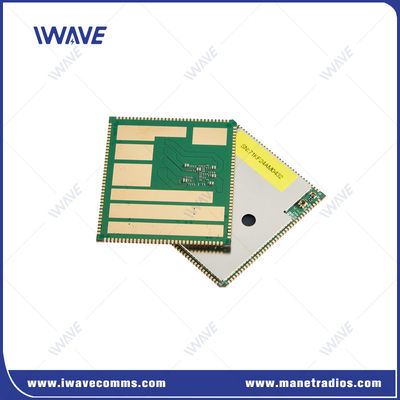

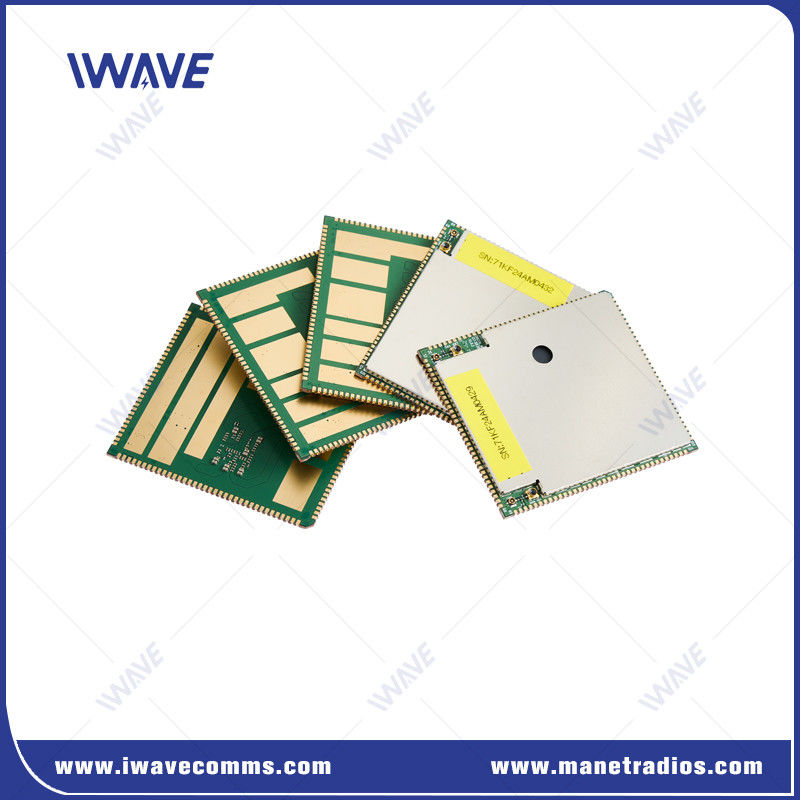

FDM-680X เป็น IP MESH SDR ((SoftwareDefined Radio)สายเชื่อมข้อมูล UAVทํางานในช่วง 1.4GHz และช่วงความถี่ 600Mhzมีความสามารถในเครือข่าย 63 hop และ 64 node, พลังการผลิต 200MW (2x2 MIMO), อัตราการส่งข้อมูลสูงถึง 100Mbps และการเข้ารหัส AESเหมาะสําหรับการถ่ายวิดีโอในสถานที่ และสามารถใช้ได้อย่างกว้างขวางใน UAV / UGV / USV และการสื่อสารฉุกเฉินในสาขาป้องกันไฟการช่วยเหลือ การเฝ้าระวัง และตํารวจ
ผู้ใช้สามารถพัฒนาและบูรณาการมันในระบบของตัวเอง ด้วยการสนับสนุนโดยเต็มที่ของทีมงาน IWAVE
IWAVE เป็นบริษัทเทคโนโลยีระดับโลก ที่เปลี่ยนแปลงวิธีการสื่อสารของเราโซลูชั่นการสื่อสารที่นวัตกรรมของเราทําให้คุณสามารถทํางาน, แลกเปลี่ยนและสื่อสารข้อมูลไร้สายความกว้างข่ายสูง การส่งเสียงและวิดีโอระหว่างและระหว่างยานบินไร้คนขับ (UAVs)เครื่องจักรยานที่ใช้บนพื้นดินโดยไม่มีคนขับ (UGVs) และระบบรถยานที่ใช้โดยไม่มีคนขับอื่น ๆ.
ข้อดีของสายเชื่อมข้อมูล UAV
วิดีโอหลายคาสต์
ในปัจจุบัน FDM-680Xr สามารถสตรีมวิดีโอที่มีคุณภาพสูงไปยังหลายหน่วยรับ
ความช้าต่ํา
ความยืดหยุ่นต่ํา มีปัญหาน้อย FDM-680X ถูกออกแบบมาเพื่อการใช้งานหุ่นยนต์ระยะไกลที่น่าเชื่อถือ
เครือข่ายยืดหยุ่น
ออกแบบมาเพื่อให้เครือข่ายทนทาน FDM-680X มาพร้อมกับ 566-678Mhz และ 1420-1530Mhz ตัวเลือกความถี่ความถี่ในการทํางานจะกระโดดโดยอัตโนมัติภายในช่วงนี้ในสภาพแวดล้อมยับยั้งซับซ้อน.
การผลิตสูง
ระบบนี้ให้อัตราการส่งข้อมูล 100Mbps ทั้งสําหรับอัพลิงค์และดาวน์ลิงค์พร้อมกัน ทําให้การถ่ายทอดข้อมูลมีประสิทธิภาพในแอปพลิเคชั่นที่ต้องการ
พลังงาน ปรับตัวเอง
FDM-680X ปรับพลังส่งและรับของมันอย่างไดนามิกขึ้นอยู่กับสภาพช่องทาง, ปรับปรุงการบริโภคพลังงานและลดการรบกวนของเครือข่ายเพื่อผลงานที่น่าเชื่อถือมากขึ้น.
การใช้สายเชื่อมข้อมูล UAV
|
|
 |
การระบุสายเชื่อมข้อมูล UAV
|
หน้าที่ |
คําอธิบาย |
รายละเอียด |
|
ขนาด PCB |
46.58±0.15 มิลลิเมตร 52.00±0.15 มิลลิเมตร 2.90±0.10 มิลลิเมตร |
|
|
RF |
ความถี่ |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
ระดับพลังงาน RF |
23dBm±2 ((1.4 GHz) |
|
|
23dBm±2 ((600MHz) |
||
|
ความรู้สึก |
1Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200จุดความถี่) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
อินเตอร์เฟซ |
UART |
3 |
|
HSIC |
USB 2.0 ความเร็วสูง |
|
|
USB |
USB 2.0 ความเร็วสูง |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
แอนเทนนา |
2 |
|
|
พลัง |
VSYS |
3.7V ~ 4.35V ((แนะนํา 4V) |
|
D1V8A |
1.8V การออกกําลัง |
|
|
D2V85A |
2.85V การออกกําลัง |
|
|
VCC_D3V3 |
3.3V การออกกําลัง |
|
|
5V_FEM |
การใช้พลังงานชิป RF PA |
|
|
สายด่วน master-slave |
การตั้งค่าหน่วยกลาง |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
อัตราข้อมูล |
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
|
|
ความจุ |
รองรับจํานวนหน่วยเครือข่าย N≥2 และสูงสุด 64 หน่วยบริการหรือ 63 หน่วยภาวะ IDLE |
|
|
ระบบสื่อสาร |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
|
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
||
|
การเข้าถึง |
สนับสนุน multiple slave node ในการเข้าถึงเครือข่าย ในเวลาเดียวกัน |
|
|
อัตราข้อมูล |
สล็อปเน็ตและเมสเตอร์เน็ตทั้งหมดแบ่งปันการทํางาน ความกว้างแบนด์ในทิศทางเดียว ขณะเดียวกันด้านบนและด้านล่าง (20Mhz ไม่ต่ํากว่า 100Mbps) |
|
|
สถานะการเชื่อม |
ทุกหน่วยในเครือข่ายจะเชื่อมต่อกันตลอดเวลา |
|
|
การควบคุมพลังงาน |
ปรับปรับการส่งพลังงาน |
|
|
เริ่มต้น |
ทั้ง master node และ slave node รองรับการตั้งค่าล่วงหน้า |
|
|
พลังงานคงที่ |
การตั้งค่าพลังงานคงที่ (เปลี่ยนแค่ master node) |
|
|
ความถี่คง |
การตั้งค่าความถี่ล็อค |
|
FAQ:
คําถาม: เครื่องบิน UAV SDR นี้สามารถรองรับระบบ P2P หรือ P2MP ได้หรือไม่?
ตอบ: ครับ
คําถาม: มันรองรับจํานวน node ในเครือข่ายหนึ่งกี่ nodes?
ตอบ: เครือข่ายดาวรุ่งนี้มีสูงสุด 64 หน่วย และเครือข่าย Mesh มีสูงสุด 32 หน่วย
|
|
