เครื่องรับข้อมูลวิดีโอและเทเลเมตรี่ความถี่กระโดดสําหรับระบบที่ไม่มีคนขับ
คําแนะนํา
ระบบ FDM-680X Unmanned Systems ถูกสร้างขึ้นบนสถาปัตยกรรม FPGA 2.0 ที่ก้าวหน้า โดยรวมเทคโนโลยีหลายรูปแบบคลื่น, ultra-wideband และความเร็วสูงมันมี MIMO (Multiple Input Multiple Output) ความสามารถในการรับและส่งสองครั้งระบบนี้ทําให้เชื่อมต่อแบบไร้สายที่แข็งแกร่งทั้งสําหรับรถยนต์เคลื่อนที่และแพลตฟอร์มที่ไม่มีคนขับให้การสื่อสารโดยไม่หยุดยั้ง แม้กระทั่งในช่วงการเคลื่อนที่ความเร็วสูงถึง 300 km/h.

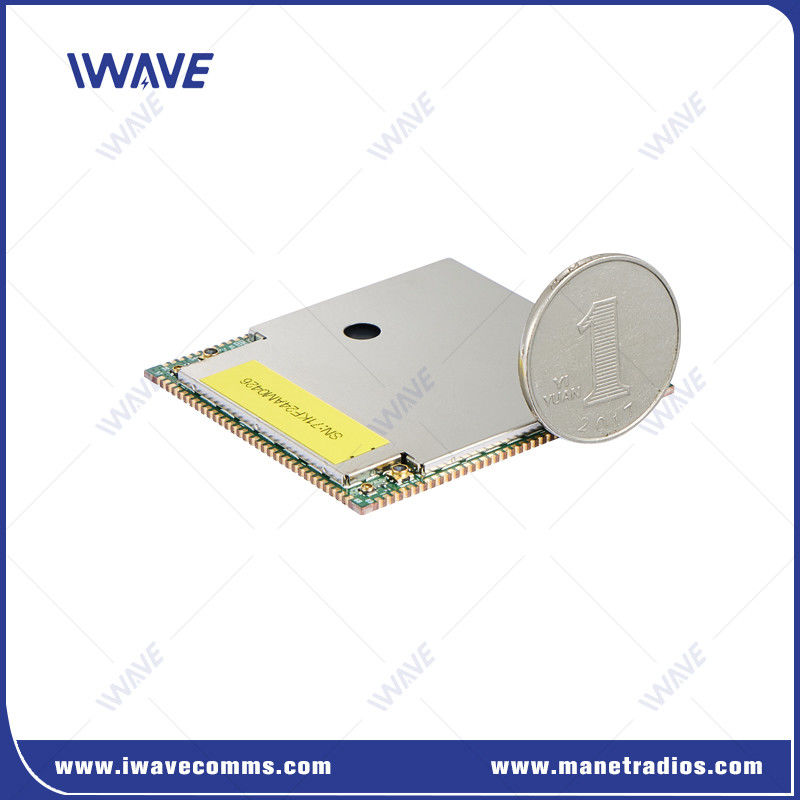

ขนาด 52*46*2.9mm ทําให้มันเล็กที่สุด OEM โมดูลวิทยุเบนด์กว้างและผู้สมัครที่ดีสําหรับการบูรณาการระบบในระบบขนาดเล็กไร้ผู้คนเพื่อทํางานในสภาพแวดล้อมที่ท้าทายเช่นการตรวจสอบภายในอาคารหรืออุโมงค์.
ข้อดีของระบบที่ไม่มีคนขับ
|
ลักษณะของระบบไร้สาย |
ความปลอดภัย | ลักษณะการส่ง | ลักษณะของชั้นทางกายภาพ |
|
|
|
|
การใช้งาน
เครื่องบินไร้คนขับ (UAV)
เครื่องจักรยานพื้นดินไร้คนขับ (UGV)
เรือพื้นที่อิสระ (ASV)
การบริหารเรือหุ่นยนต์
เครือข่ายตอบสนองฉุกเฉิน
เครือข่าย ทหาร
เมืองฉลาด
ทีมที่เชื่อมต่อกันในสภาพแวดล้อมที่ห่างไกล
อุตสาหกรรม IoT (IIoT)
การสื่อสารรถยนต์ต่อทุกสิ่งทุกอย่าง (V2X)
ดรอนรุกรุก
การระบุSOC แบบไร้สาย
|
หน้าที่ |
คําอธิบาย |
รายละเอียด |
|
ขนาด PCB |
46.58±0.15 มิลลิเมตร 52.00±0.15 มิลลิเมตร 2.90±0.10 มิลลิเมตร |
|
|
RF |
ความถี่ |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
ระดับพลังงาน RF |
23dBm±2 ((1.4 GHz) |
|
|
23dBm±2 ((600MHz) |
||
|
ความรู้สึก |
1Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200จุดความถี่) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200จุดความถี่) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
อินเตอร์เฟซ |
UART |
3 |
|
HSIC |
USB 2.0 ความเร็วสูง |
|
|
USB |
USB 2.0 ความเร็วสูง |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
แอนเทนนา |
2 |
|
|
พลัง |
VSYS |
3.7V ~ 4.35V ((แนะนํา 4V) |
|
D1V8A |
1.8V การออกกําลัง |
|
|
D2V85A |
2.85V การออกกําลัง |
|
|
VCC_D3V3 |
3.3V การออกกําลัง |
|
|
5V_FEM |
การใช้พลังงานชิป RF PA |
|
|
สายด่วน master-slave |
การตั้งค่าหน่วยกลาง |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
อัตราข้อมูล |
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
|
|
ความจุ |
รองรับจํานวนหน่วยเครือข่าย N≥2 และสูงสุด 64 หน่วยบริการหรือ 63 หน่วยภาวะ IDLE |
|
|
ระบบสื่อสาร |
สายพานใดในเครือข่ายสามารถตั้งค่าเป็นสายพานหลักได้ |
|
|
ทุกหน่วยเชื่อมต่อแบ่งปันอัตราข้อมูลความจุของระบบอัพลิงค์และดาวน์ลิงค์ |
||
|
การเข้าถึง |
สนับสนุน multiple slave node ในการเข้าถึงเครือข่าย ในเวลาเดียวกัน |
|
|
อัตราข้อมูล |
สล็อปเน็ตและเมสเตอร์เน็ตทั้งหมดแบ่งปันการทํางาน ความกว้างแบนด์ในทิศทางเดียว ขณะเดียวกันด้านบนและด้านล่าง (20Mhz ไม่ต่ํากว่า 100Mbps) |
|
|
สถานะการเชื่อม |
ทุกหน่วยในเครือข่ายจะเชื่อมต่อกันตลอดเวลา |
|
|
การควบคุมพลังงาน |
ปรับปรับการส่งพลังงาน |
|
|
เริ่มต้น |
ทั้ง master node และ slave node รองรับการตั้งค่าล่วงหน้า |
|
|
พลังงานคงที่ |
การตั้งค่าพลังงานคงที่ (เปลี่ยนแค่ master node) |
|
|
ความถี่คง |
การตั้งค่าความถี่ล็อค |
|
|
|
