| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-780X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

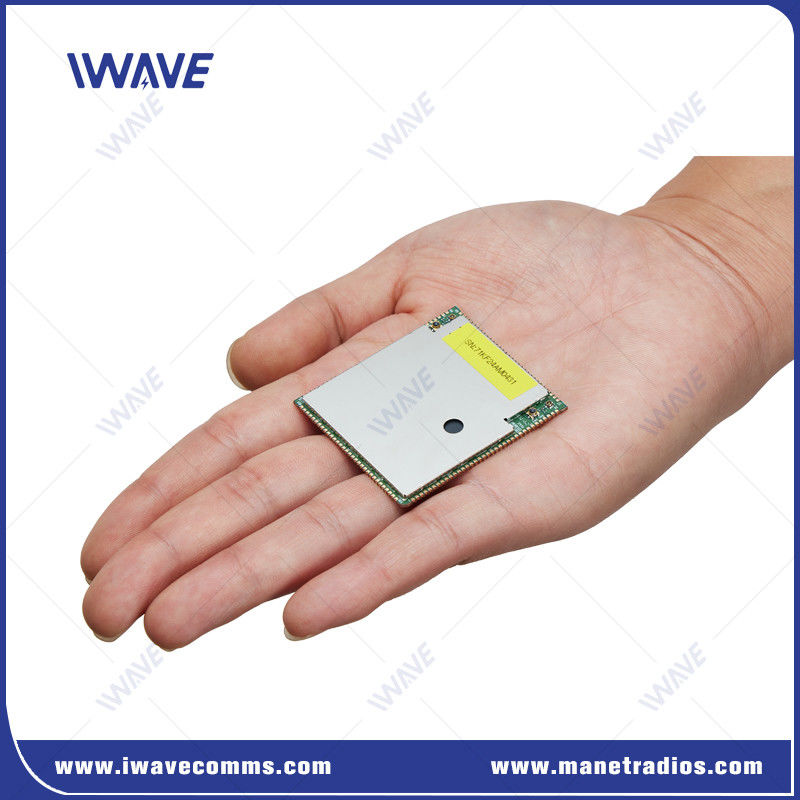

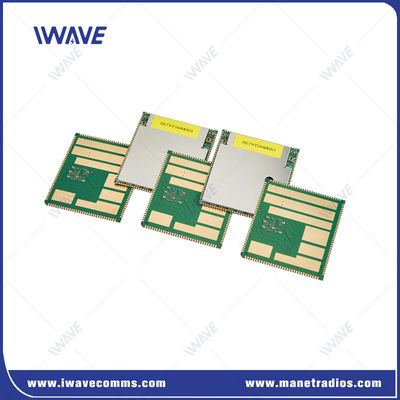

1.4GHz ระยะไกล FHSS FPGA Mesh ระยะไกล Data Link Module สําหรับ UAV Swarm
คําแนะนํา
FD-780X เป็นสายเชื่อมข้อมูลระยะไกล SDR Mesh ที่ใช้คําตอบ FPGA มันรองรับการกระโดดความถี่และการเลือกการเลือกความถี่ที่ดีที่สุดโดยอัตโนมัติในกรณีที่มีการรบกวนทางแม่เหล็กไฟฟ้า. ทําให้เครือข่ายเบนด์กว้างสามารถจัดระเบียบและถ่ายทอดตัวเองได้ในกรณีที่ซับซ้อน สามารถใช้ได้ในการรวมสื่อสารต่างๆ สําหรับกรณีการใช้งานที่ต่างกันเช่นบน UAV หรือ USV ที่เคลื่อนย้ายมันถูกใช้เป็นหลักในการเชื่อมต่อระหว่างมัลติมีเดียระหว่างเครื่องบินไร้คนขับและสถานีฐาน รวมทั้งเป็น Node Mesh relayผู้ใช้งานสามารถพัฒนามันได้ด้วยระบบของตัวเอง และ IWAVE จะให้การวาดร่องรอย,pinout และอ้างอิงเอกสารสกีตราสกัดสําหรับการพัฒนาของคุณ
ข้อดีของการเชื่อมต่อข้อมูลระยะไกล
|
|
|
การใช้งาน
 |
|
|
การระบุเครื่องส่งวีดีโอไร้สาย
|
รายการฟังก์ชัน |
คําอธิบาย |
รายละเอียด |
|
PCB |
บอร์ดอินเตอร์เฟียสแบบเดียว |
ระยะความอดทน: 46.58±0.15 มิลลิเมตร 52.00±0.15 มิลลิเมตร 2.90±0.10 มิลลิเมตร |
|
RF |
ระยะ RF 1 |
1420-1530MHz |
|
ระยะ RF 2 |
566-678MHz |
|
|
ระดับพลังงาน |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
ความรู้สึก (1Mbps) |
1.4G ((ช่อง 14700) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200ช่องทาง) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
อินเตอร์เฟซ |
UART |
3 |
|
HSIC |
USB 2.0 ความเร็วสูง |
|
|
USB |
USB 2.0 ความเร็วสูง |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
พลัง |
VSYS |
3.7V ~ 4.35V,แนะนํา 4.0V (เข้า) |
|
D1V8A |
1.8V การออก |
|
|
A2V85A |
2.85V การออก |
|
|
VCC_D3V3 |
3.3V การออก |
|
|
5V_FEM |
แหล่งไฟฟ้าชิป RF PA (Input) |
|
|
เครือข่าย |
โหมดเครือข่าย |
เครือข่าย Ad Hoc ที่ไม่มีศูนย์กลาง |
|
ความจุ |
สูงสุด 32 หน่วย |
|
|
หอม |
สนับสนุนทอปโลจีการนําทางหลายฮอป, ถึง 31 ฮอป |
|
|
การสื่อสาร |
รองรับโหมดการส่ง unicast, multicast และการออกอากาศ |
|
|
อัตราข้อมูล |
ทุกหน่วยสื่อสารและแบ่งปันความกว้างแบนด์วิธการทํางาน และอัตราการสูงสุดคือ 100Mbps |
|
|
การปรับสynchronization เวลา |
อิสระจากนาฬิกาภายนอก, อัตโนมัติ |
|
|
การควบคุมพลังงาน |
ทุกหน่วยสอดคล้องปรับกําลังการส่ง |
|
|
การผสมผสานเซบเน็ต |
รองรับการแยกเครือข่ายหนึ่งเป็นหลายเครือข่าย |
|
|
ความเร็วการเคลื่อนไหว |
ความเร็วสูงสุด 300km/h |
|
|
การส่งต่อ |
HARQ การส่งต่อ |
|
|
ป้องกันการติด |
รองรับการกระโดดความถี่แบบไดนามิก ภายในและข้ามช่วงความถี่ |
บริการ OEM/ODM:
หากคุณต้องการแสดง LOGO แบรนด์ของคุณเองบนสินค้า เช่น สายเคเบิล, กระเป๋าแพคเกจ, เติมประทับ หรือที่ไหนก็ตาม. มันไม่มีปัญหาใด ๆ. บริการ OEM และ ODM ของเราพร้อมที่จะทํามันเสมอ
การบรรจุ:
ตามสตาร์ดาร์ด เอ็กซ์พอร์ต แพ็คเกจ
กล่องกระดาษกล่องไม้
การขนส่ง
- สายด่วนระหว่างประเทศ เช่น UPS, TNT, DHL ฯลฯ
- การบินระหว่างประเทศ: CA, AA, EA เป็นต้น
- ทางทะเล
|
|
