| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-660X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

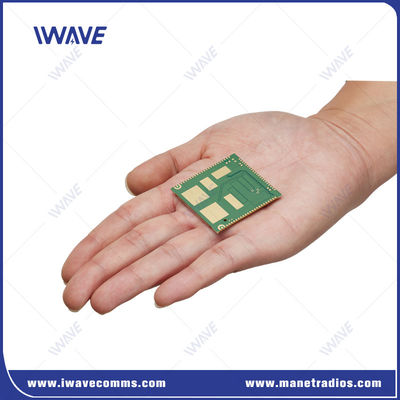

20km UHF แบนด์ 2 ทาง UAV เครื่องส่งวิดีโอข้อมูล RC Control Link Module
คําแนะนํา
FDM-660X เป็นโมดูล IP PTMP SoC แบบไร้สาย สามารถส่งข้อมูลเสียง วิดีโอ และ IP ได้ในเวลาจริง และโน้ดหลักหนึ่งสามารถรองรับ 32 โน้ด slave ได้มันมีความสามารถในการป้องกันและป้องกันการแทรกแซงที่แข็งแรง กับ FHSS, และเหมาะสําหรับการสื่อสารทางเคลื่อนที่ในสภาพแวดล้อมที่ซับซ้อน. มันสามารถนําไปใช้กับความปลอดภัยสาธารณะ, ตํารวจอาวุธ, การควบคุมไฟ, การป้องกันอากาศพลเมือง, , EOD Robot และ UGV เพื่อจัดตั้งการสื่อสารในเวลาจริงและรวดเร็ว และการประสานงานและการบัญชาการแบบรวม
ข้อดีของเครื่องส่งวิดีโอ UAV(FDM-660X)
|
|
 |
รายละเอียดของ UAVเครื่องส่งวีดีโอ
| การส่ง | อุปกรณ์รับภาพของโมดูลควบคุมหลักสําหรับการรับข้อมูลและการรหัส | กล้อง |
| โมดูลควบคุมหลักส่งข้อมูลที่เข้ารหัสไปยัง FD-610X ผ่านอินเตอร์เฟซ USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| FD-610X ส่งข้อมูลภาพที่เข้ารหัสไปยังปลายรับผ่านอินเตอร์เฟซอากาศ | ||
| การรับ | จุดรับ FD-610X รับข้อมูลภาพที่โค้ด แล้วส่งมันไปยังโมดูลควบคุมหลักอย่างโปร่งใส | |
| FD-610X ส่งข้อมูลไปยังโมดูลควบคุมหลักผ่าน USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| หลังจากโมดูลควบคุมหลักได้รับข้อมูล มันทําการถอดรหัสและแสดงภาพ | ||
| ขนาด PCB | 43.40*45.00*3.00 มิลลิเมตร | |
| RF | ความถี่ | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| พลังงาน RF | 25dBm | |
| ความรู้สึก (การเข้าถึง) |
2.4Ghz ((24415 ช่อง) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
การเข้าถึง |
| 1.4Ghz ((14379 ช่อง) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
การเข้าถึง | |
| 800Mhz ((8160 ช่อง) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
การเข้าถึง | |
| อินเตอร์เฟซ | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ความเร็วสูง | |
| สหรัฐ | USB 2.0 ความเร็วสูง | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| แอนเทนนา | 2 |
แนะนําของ UAV Video Transmitter ((FDM-660X)
TDD OFDM เครื่องรับสัญญาณไร้สายแบบ Full-duplex สําหรับวิดีโอและข้อมูล Link
สูงสุด 30Mbps Iperf Throughput @ 20MHz ช่อง
รองรับระบบ Point-to-Point และ Point-to-Multipoint
2 Ethernet และ 3 ช่องทาง RS232 การเชื่อมต่อข้อมูล
เสียงใน / ออกสนับสนุนโดยใน Audio codec
เครื่องรับสัญญาณไร้สายระยะไกลที่มีพลังงาน RF 10W
|
|
| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-660X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษมาตรฐาน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

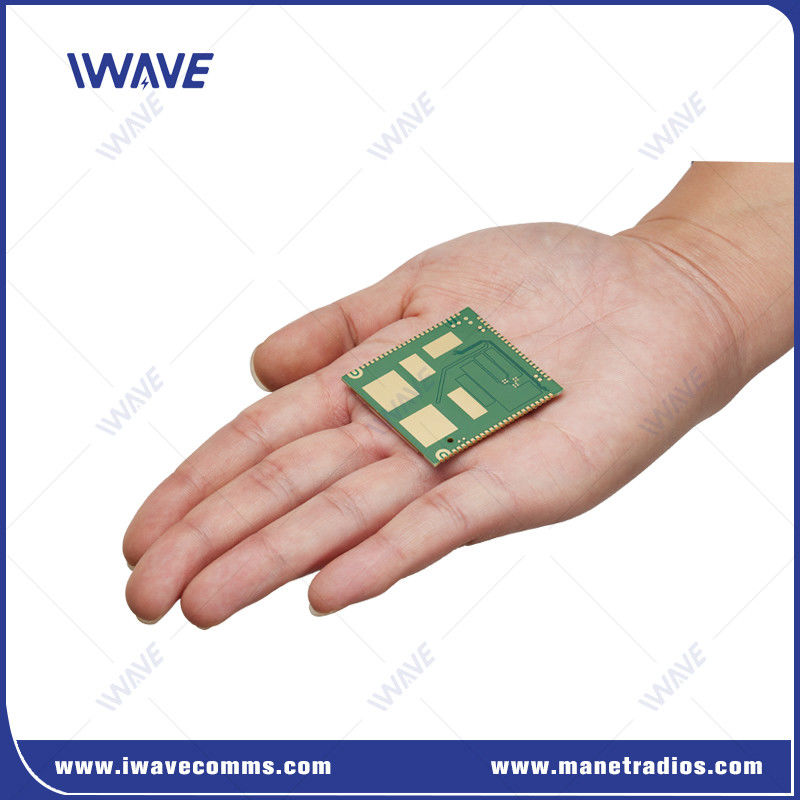

20km UHF แบนด์ 2 ทาง UAV เครื่องส่งวิดีโอข้อมูล RC Control Link Module
