| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-660X |
| ขั้นต่ำ: | 2 |
| ราคา: | negotiable |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

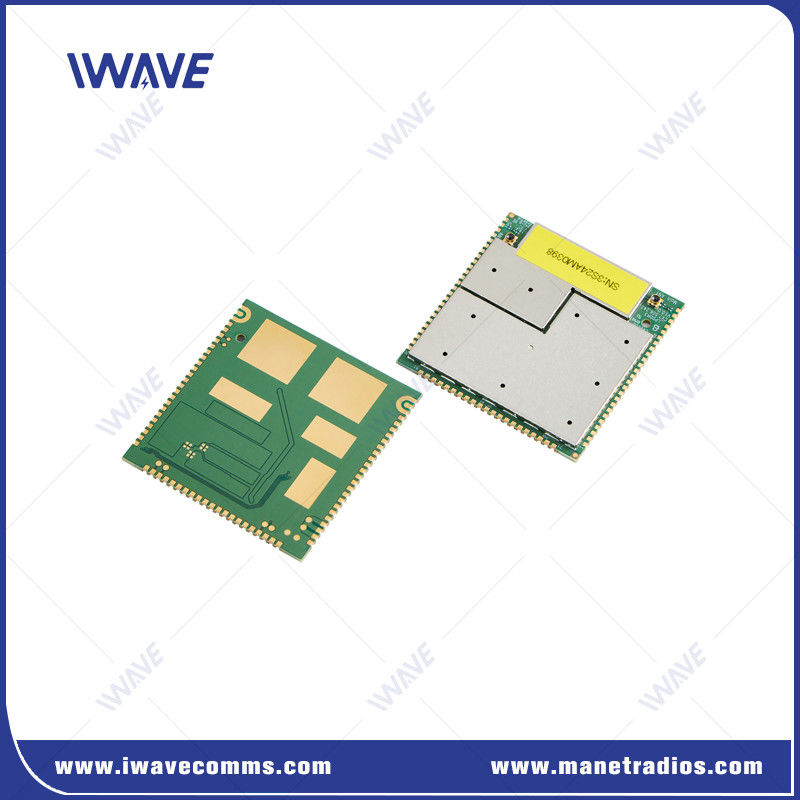

TDD OFDM สองทางไร้สายวิดีโอข้อมูล RC การควบคุมลิงค์ SDR โมดูลคอร์ด
คําแนะนํา
การใช้ทอปโลยีดาว IP ที่ทันสมัย และการกระโดดความถี่ความเร็วสูง FDM-6800 ยอดเยี่ยมในสภาพแวดล้อมที่ท้าทายมันเหมาะสมกับการใช้งานที่หลากหลายรวมทั้งระบบที่มีคนและไม่มีคนใช้ รวมทั้งการใช้งานทางการค้าและการใช้งานทางกลยุทธ์
IWAVE มีความเชี่ยวชาญในการพัฒนาโซลูชั่นเครือข่ายไร้สายระดับอุตสาหกรรม โดยเน้นเทคโนโลยี Mesh และจุดต่อหลายจุดสําหรับระบบหุ่นยนต์เครื่องวิทยุไร้สายระยะไกลถูกออกแบบมาเพื่อการใช้งานที่หลากหลายรวมถึง UAVs, UGVs, AMRs, โรบอตเคลื่อนที่, ทีมที่เชื่อมต่อ, และภาครัฐ / ภาคการป้องกันIWAVE ทําให้ผู้ใช้สามารถแก้ปัญหาที่ซับซ้อน โดยสร้างเครือข่ายสื่อสารที่ปรับปรุงได้ด้วยระบบที่ไม่มีคนขับ.
ข้อดีของโมดูล SDR(FDM-660X)
|
การสนับสนุน Master-Slave:หน่วยหลักหนึ่งสามารถจัดการได้ถึง32สล็อปโน๊ด การสื่อสารระหว่างอากาศกับพื้นดินn: ให้บริการถึง 20 กิโลเมตรของวิดีโอไร้สาย, MAVLink, และการถ่ายทอดข้อมูลโทรทัศน์ การส่งสัญญาณนอกสายตา (NLOS)การถ่ายทอดโทรศัพท์เคลื่อนไหวในระยะ 1-3 กม. ในสภาพแวดล้อม NLOS ป้องกันการแทรกแซงคุณสมบัติ Frequency Hopping Spread Spectrum (FHSS) ภายในและข้ามช่วงความถี่เพื่อความต้านทานต่อการรบกวน ทริ-การสนับสนุนวง: ระยะความถี่ที่เลือกได้800 MHz และ 1.4 GHz และ 2.4 GHz. อินเตอร์เฟสหลากหลาย:รวม RJ45, TTL, RS232, RS485, RS422, และ SBUS (สามารถปรับแต่งได้) โปรแกรมกําหนดวิทยุ (SDR):การใช้งานที่ใช้งานผ่านเว็บไซต์โดยเข้าใจง่าย เพื่อการใช้งานและการบริหารง่าย โปรแกรมติดตามเครือข่าย:การติดตาม SNR, RSSI, topology node และระยะทางระหว่าง node ในเวลาจริง |
 |
รายละเอียดของโมดูลเทเลเมตร
| การส่ง | อุปกรณ์รับภาพของโมดูลควบคุมหลักสําหรับการรับข้อมูลและการรหัส | กล้อง |
| โมดูลควบคุมหลักส่งข้อมูลที่เข้ารหัสไปยัง FD-610X ผ่านอินเตอร์เฟซ USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| FD-610X ส่งข้อมูลภาพที่เข้ารหัสไปยังปลายรับผ่านอินเตอร์เฟซอากาศ | ||
| การรับ | จุดรับ FD-610X รับข้อมูลภาพที่โค้ด แล้วส่งมันไปยังโมดูลควบคุมหลักอย่างโปร่งใส | |
| FD-610X ส่งข้อมูลไปยังโมดูลควบคุมหลักผ่าน USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| หลังจากโมดูลควบคุมหลักได้รับข้อมูล มันทําการถอดรหัสและแสดงภาพ | ||

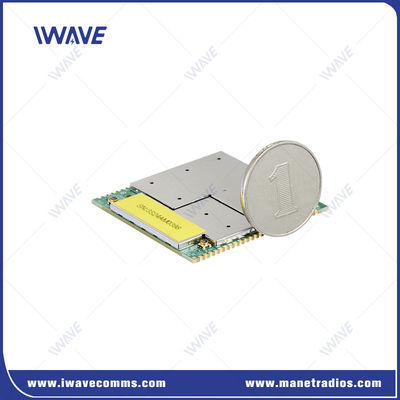

| ขนาด PCB | 43.40*45.00*3.00 มิลลิเมตร | |
| RF | ความถี่ | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| พลังงาน RF | 25dBm | |
| ความรู้สึก (การเข้าถึง) |
2.4Ghz ((24415 ช่อง) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
การเข้าถึง |
| 1.4Ghz ((14379 ช่อง) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
การเข้าถึง | |
| 800Mhz ((8160 ช่อง) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
การเข้าถึง | |
| อินเตอร์เฟซ | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ความเร็วสูง | |
| สหรัฐ | USB 2.0 ความเร็วสูง | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| แอนเทนนา | 2 |
FAQ
1โมดูลใช้ไฟฟ้ากี่แอมเปอร์
การใช้พลังงานประมาณ 4W
ปัจจุบันเท่ากับการบริโภคพลังงาน หารด้วยความแรงกดไฟฟ้า
4 / 12 = 0.33A, ถ้าคุณใช้ไฟฟ้า 12 โวลต์
2ผมต้องการโอนข้อมูลแบบวีดีโอไร้สาย ระยะ 150 กิโลเมตร ระยะความถี่ไหนดีกว่า
มี 2 รุ่นในช่วงความถี่ที่แตกต่างกัน
ระยะความถี่ของรุ่นที่ 1 ตั้งแต่ 1420 MHz ถึง 1530 MHz, โดยความถี่ความกว้าง 110 MHz สําหรับ FHSS.
ระยะความถี่ของรุ่นที่ 2 ตั้งแต่ 806 MHz ถึง 826 MHz หรือ 1420 MHz ~ 1530 MHz โดยมีความกว้างความถี่เพียง 20 MHz หรือ 40 MHz สําหรับ FHSS
วิศวกรของเราแนะนําให้คุณเลือกเวอร์ชั่นที่ 1 เพราะมันสามารถให้จุดที่ช้าช้าในการเลือกเมื่อสัญญาณอ่อนแอหรือถูกขัดขวาง
|
|
