| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-660X |
| ขั้นต่ำ: | 2 |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/P |

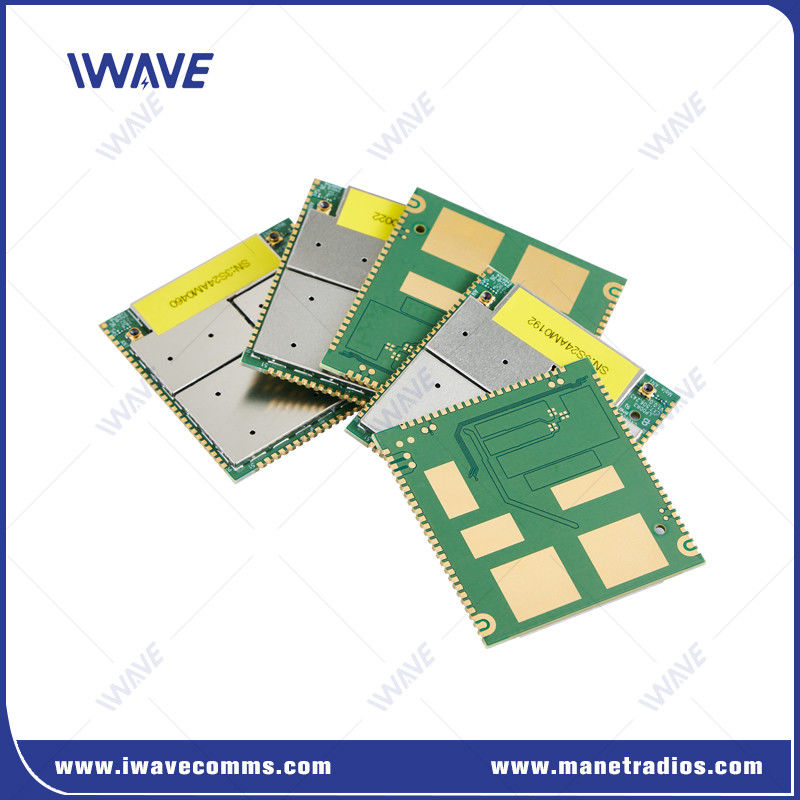

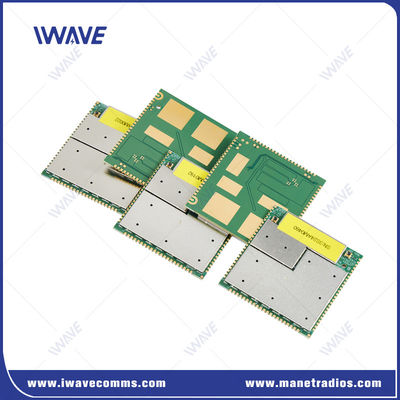

โมดูลโทรเมตรวิทยุระยะยาวที่มีสเปคเตอร์กระจายความถี่กระโดด
คําแนะนํา
FDM-660X เป็นอุปกรณ์ IP PtMP ขนาด 200MW ที่คอมแพคต์ ที่ถูกปรับปรุงให้เหมาะกับการสื่อสารระยะไกล และภารกิจอากาศที่มีอัตราการส่งข้อมูลสูงการปรับปรุงพลังงานสูงกว่า เช่น รุ่น 10W กับ PA สามารถไปถึง 100-150km สายไร้สาย.
ระบบนี้ใช้สถาปัตยกรรม FPGA รองรับฟังก์ชันรูปคลื่นหลายรูปแบบ การทํางาน ultra-wideband และการกระโดดความถี่ความเร็วสูงใน topology ดาวมันสามารถจัดการทั้งข้อมูลและการถ่ายทอดวิดีโอในรูปแบบต่าง ๆ, รวมถึงการตั้งจุดต่อจุด,จุดต่อหลายจุด และจุดต่อหลายจุด
ข้อดีของโมดูลเทเลเมตร(FDM-660X):
การส่ง NLOS ยาว:สามารถสื่อสารได้อย่างมั่นคงในระยะทางตั้งแต่ 500m ถึง 3km ในสภาพที่ไม่เห็น (NLOS) ระหว่างระบบพื้นดิน
การสนับสนุนการเคลื่อนไหวความเร็วสูงFDM-660X รักษาการเชื่อมโยงการสื่อสารที่มั่นคง แม้ในความเร็วสูงถึง 300 กม./ชม. ทําให้มันเหมาะสมสําหรับแพลตฟอร์มความเร็วสูง
การผ่านสูง:ประสบความเร็วการเชื่อมต่อขึ้นและลงระหว่าง 80Mbps และ 100Mbps ในเวลาเดียวกัน, รับประกันอัตราการโอนข้อมูลสูงสําหรับการใช้งานที่ต้องการ.
พลังงานปรับตัวเอง:อุปกรณ์จะปรับกําลังการส่งและการรับอัตโนมัติโดยอัตโนมัติโดยใช้สภาพช่องทางในเวลาจริง เพื่อปรับปรุงการใช้พลังงานและลดการขัดแย้งในเครือข่าย
รายละเอียดของโมดูลเทเลเมตร
| การส่ง | อุปกรณ์รับภาพของโมดูลควบคุมหลักสําหรับการรับข้อมูลและการรหัส | กล้อง |
| โมดูลควบคุมหลักส่งข้อมูลที่เข้ารหัสไปยัง FD-610X ผ่านอินเตอร์เฟซ USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| FD-610X ส่งข้อมูลภาพที่เข้ารหัสไปยังปลายรับผ่านอินเตอร์เฟซอากาศ | ||
| การรับ | จุดรับ FD-610X รับข้อมูลภาพที่โค้ด แล้วส่งมันไปยังโมดูลควบคุมหลักอย่างโปร่งใส | |
| FD-610X ส่งข้อมูลไปยังโมดูลควบคุมหลักผ่าน USB หรือ HSIC | อินเตอร์เฟซทางกายภาพ USB/HISC, อนุกรรมทางตรรกะในบัตรเครือข่าย | |
| หลังจากโมดูลควบคุมหลักได้รับข้อมูล มันทําการถอดรหัสและแสดงภาพ | ||
| ขนาด PCB | 43.40*45.00*3.00 มิลลิเมตร | |
| RF | ความถี่ | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| พลังงาน RF | 25dBm | |
| ความรู้สึก (การเข้าถึง) |
2.4Ghz ((24415 ช่อง) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
การเข้าถึง |
| 1.4Ghz ((14379 ช่อง) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
การเข้าถึง | |
| 800Mhz ((8160 ช่อง) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
การเข้าถึง | |
| อินเตอร์เฟซ | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ความเร็วสูง | |
| สหรัฐ | USB 2.0 ความเร็วสูง | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| แอนเทนนา | 2 |
FAQ
1โมดูลใช้ไฟฟ้ากี่แอมเปอร์
การใช้พลังงานประมาณ 4W
ปัจจุบันเท่ากับการบริโภคพลังงาน หารด้วยความแรงกดไฟฟ้า
4 / 12 = 0.33A, ถ้าคุณใช้ไฟฟ้า 12 โวลต์
2ผมต้องการโอนข้อมูลแบบวีดีโอไร้สาย ระยะ 150 กิโลเมตร ระยะความถี่ไหนดีกว่า
มี 2 รุ่นในช่วงความถี่ที่แตกต่างกัน
ระยะความถี่ของรุ่นที่ 1 ตั้งแต่ 1420 MHz ถึง 1530 MHz, โดยความถี่ความกว้าง 110 MHz สําหรับ FHSS.
ระยะความถี่ของรุ่นที่ 2 ตั้งแต่ 806 MHz ถึง 826 MHz หรือ 1420 MHz ~ 1530 MHz โดยมีความกว้างความถี่เพียง 20 MHz หรือ 40 MHz สําหรับ FHSS
วิศวกรของเราแนะนําให้คุณเลือกเวอร์ชั่นที่ 1 เพราะมันสามารถให้จุดที่ช้าช้าในการเลือกเมื่อสัญญาณอ่อนแอหรือถูกขัดขวาง
