| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | FD-6100 |
| ขั้นต่ำ: | 2 |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 3-5วันทำการ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,D/พี,ที/ที |
โมดูล Mesh IP แบบไร้สาย OEM สําหรับการถ่ายทอดวิดีโอ HD สําหรับ UAV และ UGV
คําแนะนํา
FD-6100 ให้บริการส่งข้อมูลเครือข่าย MESH ที่มีองค์ประกอบด้วยตัวเอง และมีระบบเชื่อมต่อเครือข่ายอัตโนมัติ การตั้งทางอัตโนมัติ การปรับความถี่อัตโนมัติการเยียวยาอัตโนมัติในขณะเดียวกัน การบริโภคพลังงานที่ต่ําและขนาดเล็กของมันตอบสนองความต้องการการใช้งานที่หลากหลาย เช่น การผลิตอุตสาหกรรม การสื่อสารฉุกเฉิน การถ่ายภาพการตรวจจับโดยไม่มีคนขับและวิดีโอ.
โดยใช้ชิปเซ็ต SOC และมาตรฐานการสื่อสารแบบไร้สาย TD-LTE FD-6100 รองรับเครือข่าย MESH Ad-Hoc และไม่พึ่งพาเครือข่ายสาธารณะมันใช้เทคโนโลยี OFDM และ MIMO เพื่อรองรับความกว้างแบนด์เวทหลาย: 3MHz / 5MHz / 10MHz / 20MHz การออกแบบสถาปัตยกรรมระบบเรียบของมันสามารถลดความช้าของระบบได้อย่างมีประสิทธิภาพ ปรับปรุงความสามารถในการส่งระบบเพื่อบรรลุระยะทางการส่งไกลความสามารถในการถ่ายทอดข้อมูลขนาดใหญ่ และความสามารถในการป้องกันการแทรกแซงที่แข็งแรง.
การใช้งาน
|
|
| สาธารณะ | ||
| เทคโนโลยี | ฐาน MESH ตามมาตรฐานเทคโนโลยีไร้สาย TD-LTE | |
| รหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระดับ | 10km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินถึงพื้น) | |
| ความจุ | 16 หน่วย | |
| พลังงาน | 23dBm±2 (2w หรือ 10w ตามคําขอ) | |
| LATENCY | การส่งสัญญาณแบบกระโดดเดียว≤30ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| แอนติ-จาม | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| ความกว้างของแบนด์เวท | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| การบริโภคพลังงาน | 5 วัตต์ | |
| ความแรงในตัว | DC12V | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณ จะส่งข้อมูลการตรวจสอบเป็นอันดับแรก |
|
| หมายเหตุ:1ข้อมูลที่ส่งและรับจะถูกถ่ายทอดในเครือข่าย หลังการเชื่อมต่อเป็นเครือข่ายที่ประสบความสําเร็จ ทุกหน่วย FD-6100 สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม คุณจําเป็นต้องกําหนดรูปแบบด้วยตัวเอง |
||
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 50 กรัม | |
| ขนาด | 7.8*10.8*2เซนติเมตร | |
| ความมั่นคง | MTBF≥10000hr | |

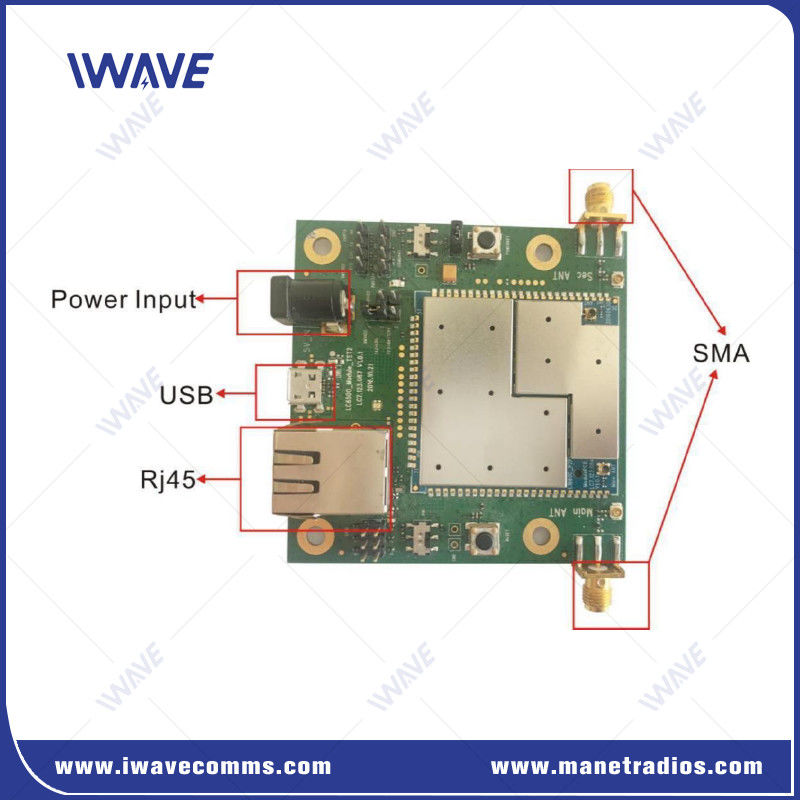

| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| สังคม | 1x COMUART | |
| พลังงาน | DC INPUT | |
| อัตราการผลิต | LED สามสี | |
อินเตอร์เฟซ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
