| ชื่อแบรนด์: | IWAVE |
| เลขรุ่น: | เอฟดีเอ็ม-6600 |

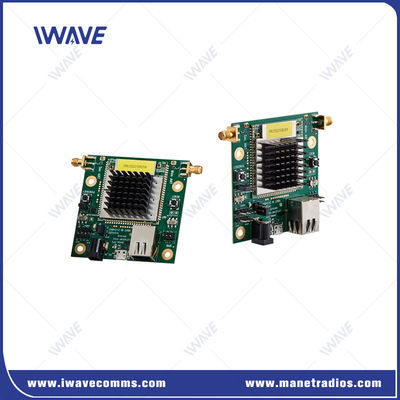

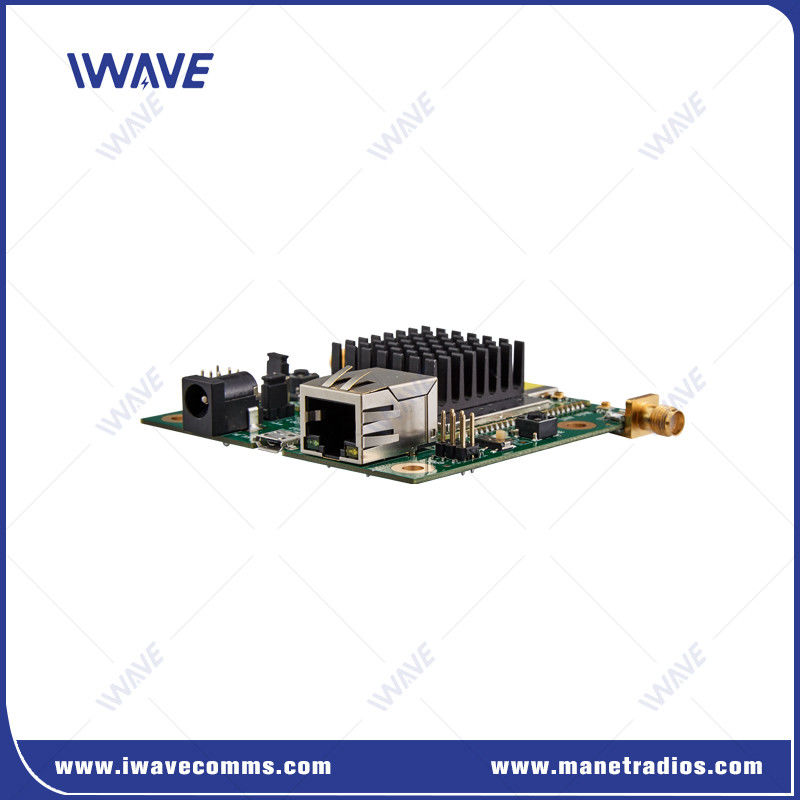

โมดูล PCB ข้อมูลถ่ายทอดวิดีโอแบบคลื่นขยายสายไร้สาย NLOS
คําแนะนํา
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module เป็นอุปกรณ์การสื่อสารที่มีความก้าวหน้าที่ออกแบบมาเพื่อตอบสนองความต้องการสูงของสภาพแวดล้อมอุตสาหกรรมสมัยใหม่มันถูกออกแบบมาเพื่อให้การเชื่อมต่อที่เรียบร้อยและแข็งแกร่ง สําหรับการใช้งานที่หลากหลายที่ต้องการการถ่ายทอดข้อมูลและวิดีโอในเวลาจริงด้วยการสนับสนุนโปรโตคอลไร้สายหลายเครือข่าย อุปกรณ์นี้ทําให้การแลกเปลี่ยนข้อมูลที่น่าเชื่อถือและมีประสิทธิภาพ ทําให้มันเป็นองค์ประกอบที่สําคัญสําหรับการตั้งอุตสาหกรรมใด ๆ
ผลิตภัณฑ์นี้มีโปรโตคอลที่รองรับหลายแบบ รวมถึง TCP/IP สําหรับการสื่อสารเครือข่ายมาตรฐาน, UDP สําหรับการส่งข้อมูลที่เร็วขึ้น, ที่ไม่มีการเชื่อมต่อ, DHCP สําหรับการจัดสรรที่อยู่ IP แบบไดนามิกDNS สําหรับการแก้ไขชื่อโดเมน, และ HTTP/HTTPS สําหรับการเข้าถึงเว็บที่ปลอดภัยความหลากหลายในการสนับสนุนโปรโตคอลให้แน่ใจว่าอุปกรณ์สามารถบูรณาการได้อย่างเรียบร้อยกับพื้นฐานเครือข่ายที่มีอยู่และตอบสนองความต้องการการดําเนินงานที่หลากหลาย.
ลักษณะสําคัญ
การเข้ารหัส: AES 128 บิต สําหรับการถ่ายทอดข้อมูลที่ปลอดภัยจากระยะไกล
โปรต็อกอลที่รองรับ: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS เพื่ออํานวยความสะดวกให้กับโปรต็อกอลไร้สายในเครือข่าย
การรับรอง:MIC, CE รับประกันความสอดคล้องและความปลอดภัย
พลังงานไฟฟ้า:5VDC เพื่อรักษาการทํางานที่น่าเชื่อถือ
ประเภทแอนเทนนา: นอกเครื่องเชื่อม SMA
การใช้งานโมดูล PCB ข้อมูลถ่ายทอดวิดีโอคลื่นขยายสายไร้สาย NLOS
การเฝ้าระวังและความปลอดภัยมันถูกใช้อย่างมากในระบบรักษาความปลอดภัยเพื่อเฝ้าระวังพื้นที่ใหญ่ เช่น ศูนย์กลางเมือง สวนอุตสาหกรรม สนามบิน และชายแดนกล้องหลายตัวสามารถส่งสัญญาณวีดีโอสดไปยังห้องควบคุมกลาง, การเพิ่มความรู้สถานการณ์และความสามารถในการตอบสนอง
การถ่ายทอดและการรายงานเหตุการณ์:ในอุตสาหกรรมการออกอากาศ ระบบไร้สายจุดต่อหลายจุด ทําให้การถ่ายทอดวีดีโอสดจากสถานที่ต่าง ๆ ในงาน (เช่นสนามกีฬา คอนเสิร์ตหรือการประชุม) ไปยังสตูดิโอผลิตหรือรถตู้ถ่ายทอด, สะดวกในการครอบคลุมและการผลิตในเวลาจริง
การตอบสนองฉุกเฉิน:ในช่วงอุทกภัยธรรมชาติ อุบัติเหตุ หรือสถานการณ์ฉุกเฉินอื่นๆ ผู้ตอบสนองครั้งแรกสามารถใช้การถ่ายทอดวีดีโอไร้สาย เพื่อแบ่งปันข้อมูลวีดีโอในเวลาจริง จากเครื่องบินไร้คนขับ กล้องถ่ายภาพจากร่างกายหรือกล้องที่ติดตั้งบนยานที่มีศูนย์ควบคุม, ช่วยในการตัดสินใจและการประสานงานที่รวดเร็วขึ้น
รายละเอียด
| สาธารณะ | ||
| เทคโนโลยี | สายไร้สายที่ใช้มาตรฐานเทคโนโลยี TD-LTE | |
| รหัส | ZUC/SNOW3G/AES ((128) ปรับปรุงเป็นตัวเลือกLayer-2 | |
| อัตราข้อมูล | 30Mbps ((Uplink และ Downlink) | |
| ระดับ | 10km-15km ((อากาศถึงพื้น) 500m-3km ((NLOS ดินถึงพื้น) | |
| ความจุ | ดาวทอปโลยี ปอยต์ถึง 17-พินท์ | |
| พลังงาน | 25dBm (2w หรือ 10w ตามคําขอ) | |
| LATENCY | การส่งสัญญาณแบบกระโดดเดียว≤30ms | |
| การปรับปรุง | QPSK, 16QAM, 64QAM | |
| แอนติ-จาม | อัตโนมัติกระโดดความถี่ข้ามวงจร | |
| ความกว้างของแบนด์เวท | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| การบริโภคพลังงาน | 5 วัตต์ | |
| ความแรงในตัว | DC5V | |
| ความรู้สึก | ||
| 2.4GHz | 20MHZ | -99dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20MHZ | - 100dBm |
| 10 MHz | -103dBm | |
| 5MHZ | - 104dBm | |
| 3MHZ | -106dBm | |
| วงความถี่ | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| สังคม | ||
| ระดับไฟฟ้า | 2ระดับความดัน.85V และเข้ากันได้กับระดับ 3V/3.3V | |
| ข้อมูลการควบคุม | โหมด TTL | |
| อัตราการจ่าย | 115200bps | |
| รูปแบบการส่ง | รูปแบบการผ่าน | |
| ระดับความสําคัญ | ความสําคัญสูงกว่าพอร์ตเครือข่าย เมื่อการส่งสัญญาณถูก crooked ข้อมูลการควบคุมจะถูกส่งในความสําคัญ | |
| หมายเหตุ:1ข้อมูลที่ส่งและรับจะถูกถ่ายทอดในเครือข่าย หลังจากการเชื่อมต่อเป็นเครือข่ายที่ประสบความสําเร็จ ทุกหน่วย FDM-6600 สามารถรับข้อมูลลําดับได้ 2หากคุณต้องการแยกระหว่างการส่ง การรับ และการควบคุม คุณจําเป็นต้องกําหนดรูปแบบของคุณเอง | ||
| อินเตอร์เฟซ | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| สังคม | 1x COMUART | |
| พลังงาน | DC INPUT | |
| อัตราการผลิต | LED สามสี | |
| เครื่องจักรกล | ||
| อุณหภูมิ | -40°C~+80°C | |
| น้ําหนัก | 50 กรัม | |
| ขนาด | 7.8*10.8*2เซนติเมตร | |
| ความมั่นคง | MTBF≥10000hr | |
|
|
